ZRLY-GPD楼宇供配电及照明系统综合实训装置
  • ZRLY-GPD楼宇供配电及照明系统综合实训装置

楼宇供配电及照明系统综合实训装置

ZRLY-GPD楼宇供配电及照明系统综合实训装置(LON总线型),楼宇实训台是上海中人教仪专门为以安全防范技术为主要课题的相关专业研发设计的,咨询热线021-56093262 ...

订购热线:021-66581511

中人教仪厂是专业生产楼宇供配电及照明系统综合实训装置,楼宇实训台及配件的厂家,生产的楼宇供配电及照明系统综合实训装置,楼宇实训台品质过硬,中人品牌在国内已经拥有几百所院校客户。


本文关键词:楼宇供配电及照明系统综合实训装置

ZRLY-GPD楼宇供配电及照明系统综合实训装置
ZRLY-GPD楼宇供配电及照明系统综合实训装置,楼宇实训台(LON总线型)是上海中人教仪专门为以安全防范技术为主要课题的相关专业研发设计的,是一种。

一、楼宇供配电及照明系统综合实训装置,楼宇实训台概述

    楼宇供配电及照明系统综合实训装置,楼宇实训台配合智能建筑楼宇供配电系统有关课程,进行有关供配电低压部分的教学实训,可以让学生了解楼宇中配电基本结构,熟悉供配电监控系统,掌握供配电子系统在楼宇自动化系统中的应用。

同时能进行有关照明配电和控制部分的教学实训,可以让学生了解楼宇中照明配电线路基本结构,熟悉照明监控系统,掌握照明子系统在楼宇自动化系统中的应用。

该装置能满足 “智能建筑”、“建筑电气”、“楼宇自动化”等科目实训教学的要求。适用于各类职业教育培训机构的教学。

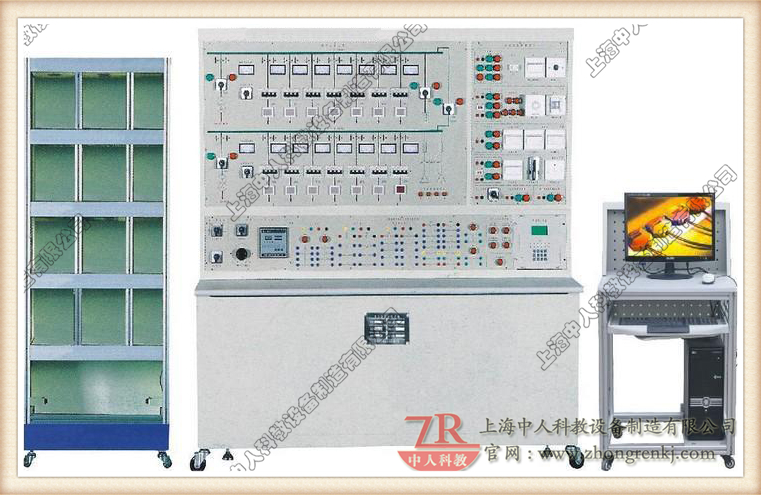

楼宇供配电及照明系统综合实训装置,楼宇实训台

二、楼宇供配电及照明系统综合实训装置,楼宇实训台技术参数

1.输入电源:三相四线~380V±10%  50Hz

2.环境温度:+4℃~+40℃

3.装置容量:<5kVA

4.安全保护:具有漏电保护

三、楼宇供配电及照明系统综合实训装置,楼宇实训台特点

1.供配电系统和照明系统可实现实时调度运行

2.采用DDC采集控制模块实现对电力系统中各类数据的采集

3.采用先进LonWorks总线通信协议组网

4.配备上位机监控系统,可实时监控供配电网络结构,还可监控照明系统,控制照明线路

四、楼宇供配电及照明系统综合实训装置,楼宇实训台基本配置

1.   控制屏

控制屏由两部分组成:楼宇供配电部分和楼宇照明控制部分

楼宇供配电部分由楼宇供配电线路组成,并设置控制电器:微型断路器等,现场设置仪表测量单元,进行电压和电流显示,采用智能电量采集模块完成多种电量的采集:电压、电流功率、电能等,并通过总线完成上位机的各路电量显示。

楼宇照明控制部分由楼宇照明线路组成,并设置照明控制开关,包括传统开关、遥控开关和智能调光装置等。

2.   照明演示柜

照明演示柜为楼宇照明控制部分的演示对象,属于半实物。采用分层结构,能模拟楼层整体照明效果,采用半实物模式,分为五层结构,体现多种照明场景。

3.   下位机系统

下位机系统采用DDC控制器,实现现场数据的采集和开关控制,并可完成供配电线路和照明线路的通断控制,通过LonWorks总线与上位机系统通信。

4.   上位机监控系统

配备监控系统软件,实现对供配电和照明系统的远程监控,实现断路器的消防联动控制,各线路电量参数的监视。

五、楼宇供配电及照明系统综合实训装置,楼宇实训台实训项目

实训一 常用供配电设备认知与应用

实训二 电量传感器认知与应用

实训三 智能建筑的供电运行线路组建与操作

实训四 典型楼层配电运行线路组建与操作

实训五 供配电系统中运行线路状态的现场监测、抄表和控制

实训六 备自投联动运行控制和调试

实训七 应急电源配电线路运行和联动控制

实训八 双电源自动切换控制线路的组建和运行

实训九 配电线路功率因数补偿运行控制

实训十 供配电监控系统运行调度

实训十一 与消防自动报警系统的联动控制

六、系统配置

序号 器材名称 要求 数 量

1

带灯按钮   20只
2 空气开关   11只
3 单刀单掷开关   1只
4 触摸延时开关   1只
5 人体感应延时开关   1只
6 大翘板双路开关   1只
7 声光控延时开关   1只
8 可调光电子镇流器 (1拖1+调光器) 1只
9 遥控开关   1只
10 电子调光开关 (30V~250)可调 1只
11 照度显示器   1只
12 DDC控制模块   1只
13 交流接触器   10只
14 中间继电器   15只
15 时间继电器 ST3PC-B/AC220V 60S 3只
16 节能灯应急电源 分体式额定电压:AC220V/50Hz    灯管功率:7~13W节能灯      电池规格:6V 1.8AH-2.5AH 5只
17 电池(配套应急电源)   5只
18 智能调光装置

设置有8种情景,可按不同的情景自动控制

四路开关量信号输出,触点容量:AC220V,1A

1台
19 照度传感器   1只
20 主动式红外 探测器   1对
21 光字牌   4只
22 小灯杯 35W/AC220V 1个
23 35W/AC220V 3个
24 20W/AC12V 8个
25 节能灯杯(配镇流器) 照明/白光/5W 18个
26 4针H管荧光灯 18W 1个
27 T4直管荧光灯 6W 1个
28 警示灯   1个
29 LON网卡   1个
30 组态软件   1套
31 豪华电脑桌   1张
32 实验导线及配件   1套
