微机线路保护测控实训装置,微机线路保护实验台
  • 微机线路保护测控实训装置,微机线路保护实验台

微机线路保护测控实训装置

【工业级实操型】微机线路保护测控实训装置,微机线路保护实验台电流速断保护实验,定时限过电流保护实验,咨询热线13122891392 ...

订购热线:021-66581511

中人教仪厂是专业生产微机线路保护测控实训装置,微机线路保护实验台及配件的厂家,生产的微机线路保护测控实训装置,微机线路保护实验台品质过硬,中人品牌在国内已经拥有几百所院校客户。


本文关键词:微机线路保护测控实训装置

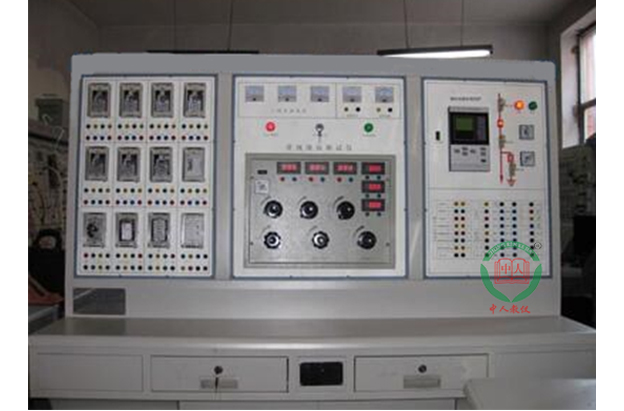

ZRDL-WJ32微机线路保护测控实训装置

装置简介

微机线路保护实验台是我公司依据高等院校电气工程及其自动化专业本科生教材研制的新一代工业级多功能综合实验装置。该实验装置不仅可以满足本科生《电力系统分析》、《电力系统自动化》、《电力系统继电保护》、《电机学》、《工厂供电》、《电力系统调度自动化》等课程多层次的实验教学、实训要求、还为研究生、相关专业老师和工程技术人员进行发电厂自动化、变电站监控、电力系统运行研发提供实验对象。该实验装置功能齐全,自动化程度高,遵循国家相关标准,操作规范符合电力系统实际操作规程。
微机线路保护测控实训装置,微机线路保护实验台

技术指标>

1、基本参数
1)型号:ZRDL-WJ31
2)供电电源:三相五线AC380V,
3)频率:50Hz;
4)功率:1.5KW
5)实验台尺寸:2100mmx820mmx1610mm(长x宽x高,钢质喷塑结构)
6)重量:130kg
2、绝缘性能
绝缘电阻:装置所有电路与外壳之间绝缘电阻在标准试验条件下,不小于100MΩ
介质强度:装置所有电路与外壳的介质强度能耐受交流50Hz,电压2KV(有效值),历时1min试验,而无绝缘击穿或闪络现象。当复查介质强度时,试验电压值为规定值的75%
3、冲击电压
导电部分对外露的非导电金属部分及外壳之间,在规定的试验大气条件下,能耐受幅值为5KV的标准雷电波短时冲击检验。
4、抗干扰能力
装置能承受GB/T14598.13规定的频率为1MHz及100KH衰减振荡波(第一个半波电压幅值共模为2.5KV,差模为1K)脉冲干扰试验;
装置能承受GB/14598.14规定的严酷等级为Ⅳ级的静电放电干扰试验;
装置能承受GB/T14598.9规定的严酷等级为Ⅲ级的辐射电磁场干扰试验;
装置能承受GB/T14598.10规定的严酷等级为ⅣV级的快速瞬变干扰试验。
5、机械性能
工作条件:装置能承受严酷等级为1级的振动响应、冲击响应检验;
运输条件:装置能承受严酷等级为1级的振动耐久、冲击耐久及碰撞检验。
6、环境温度
工作:-10℃~+50℃
贮存:-25℃~+70℃;在极限值下不施加激励量,装置不出现不可逆变化,温度恢复后装置应能正常工作;
大气压力:86-106kPa(相当于海拔高度2km及以下)
相对湿度:不大于95%,无凝露;
其它条件:装置周围的空气中不应含有带酸、碱、腐蚀或爆炸性的物质。

装置主要配置

装置中所配置的软件和硬件均为工业级产品,并在国内电力系统中有广泛的应用。
数字线路距离保护装置
V-1系统故障发生器
电流继电器
欠电压继电器
过电压继电器
中间继电器
时间继电器

实验项目:

◆常规继电器特性试验
电流继电器特性实验
欠电压继电器特性实验
过电压继电器特性实验
中间继电器特性实验
时间继电器特性实验
信号继电器特性实验
冲击继电器特性实验
电流速断保护实验
定时限过电流保护实验
过电压保护实验
过负荷保护实验
过电流保护实验
低电压启动过电流保护实验
◆数字线路保护
三相三段五时限过电流保护实验
三相一次自动重合闸实验
低周减载实验
小电流接地选线实验
两段零序过流保护实验
过负荷告警保护实验
母线绝缘监察、PT断线保护实验
故障录波、事故记录、告警记录、通信等功能


本文链接:http://www.zhongrenkj.comhttp://www.zhongrenkj.com/product/828.html
文章来源:www.zhongrenkj.com     编辑:中人教仪厂     时间:2019-03-28 15:49

常见问题:

1、如果我要购买微机线路保护测控实训装置、微机线路保护实验台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的微机线路保护测控实训装置、微机线路保护实验台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开微机线路保护测控实训装置、微机线路保护实验台的发票,您需要提供开票资料。

3、你们的产品都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
