ZRDL-ZH电力系统综合自动化技能实训考核平台

一、概述

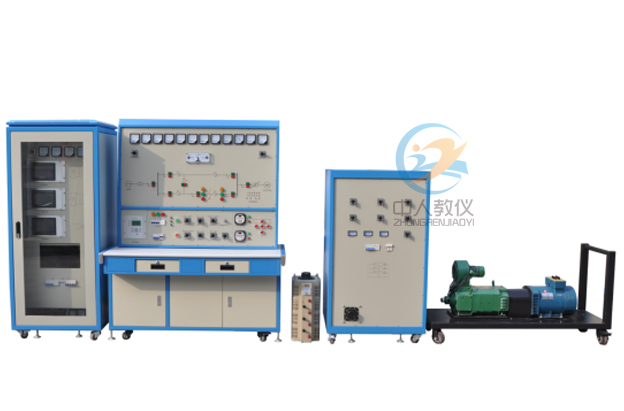

电力系统综合自动化实验室设备由五部分组成：同步发电机组、机组控制柜、输电线路及监视保护屏、无穷大电力系统和阻抗负载。对风力发电并网过程中常用的自动装置、监控、电力系统运行、继电保护等教学内容进行操作、测试和试验。装置采用固定式结构。
本实训平台适用于高校、中专、技校电力、电气、自动化类各专业相关课程的实训与实验，也可用于电力行业对从事风力发电专业人员的培训。
电力系统综合自动化技能实训考核平台,电力系统综合自动化实验室设备

二、特点

1.自动装置全部采用7吋彩色人机界面显示，直观、清晰
2.自动装置将指示灯和按键组合在人机界面上，美观、简洁、操作方便
3.自动装置采用软件调试和校准，调试人员不拆面板即可调试
4.自动装置人机界面上可以直接设置系统运行参数，及实时显示运行状态
5.具有完善的人身保护功能

三、实训项目

1. 原动机的起动与运转
l 调速装置操作
l 调速装置及原动机控制
2. 发电机机电特性
l 发电机的空载特性曲线测试
l 发电机的短路特性曲线测试
l 发电机外特性及调整特性
l 发电机零功率因数负载特性
3. 同步发电机励磁控制
l 微机励磁装置基本操作
l 不同α角（控制角）励磁电压波形观测
l 同步发电机起励
l 控制方式及其相互切换
l 逆变灭磁和跳灭磁开关灭磁
l 伏赫限制
l 欠励限制
l 同步发电机强励
l 调差特性
l 过励限制
4. 准同期并列运行
l 微机准同期装置基本操作
l 自动准同期条件测试
l 线性整步电压形成（相敏环节）测试
l 导前时间整定及测量方法
l 压差、频差和相差闭锁与整定
l 手动准同期并网
l 半自动准同期并网
l 自动准同期并网
5. 单机----无穷大系统稳定运行方式
l 单回路稳态对称运行
l 双回路和单回路的稳态对称运行比较
l 单回路稳态非全相运行
6. 单机带负荷
l 独立系统特性
l 投、切不同负荷
l 单机甩负荷
7. 电力系统功率特性（功角）和功率极限（静态稳定性）
l 无调节励磁时，功率特性和功率极限的测定
l 手动调节励磁时，功率特性和功率极限的测定
l 微机自并励时，功率特性和功率极限的测定
l 微机他励时，功率特性和功率极限的测定
l 单回路、双回路输送功率与功角关系
l 提高电力系统静态稳定性
8. 电力系统暂态稳定性
l 短路类型对电力系统暂态稳定性的影响
l 故障切除时间对暂态稳定的影响
l 有无强励磁对暂态稳定性影响试验
l 线路重合闸及其对系统暂态稳定性影响
l 同步发电机异步运行和再同步
l 提高电力系统暂态稳定性的措施

四、配置清单

序号	名称	规格型号	单位	数量
1.	三相同步发电机		台	1
2.	Z4型直流电动机		台	1
3.	三相自耦调压器		台	1
4.	模拟输电线路和短路电抗		只	8
5.	电流互感器		只	3
6.	电压互感器		只	6
7.	电力仪表		只	22
8.	交流接触器		只	9
9.	交，直流继电器		只	25
10.	转换开关		只	8
11.	各类按钮		只	14
12.	无穷大系统		台	1
13.	微机调速器		台	1
14.	微机励磁装置		台	1
15.	微机准同期装置		台	1
16.	调速、励磁同步变压器		台	4
17.	触发控制模块		台	3
18.	微机保护装置		套	1
19.	发电机、变压器组控制屏		台	1
20.	发电厂系统道闸控制屏		台	1
21.	负载柜（包含感性和阻性负载）		台	1
22.	实训指导书		本	1
