液体流量仪表校准实验台,阀门管路流量仪表校验实验台
  • 液体流量仪表校准实验台,阀门管路流量仪表校验实验台

液体流量仪表校准实验台

液体流量仪表校准实验台,阀门管路流量仪表校验实验台主要采用称重法,对孔板、电磁、涡轮、涡街流量计进行标定和校验,咨询热线13122891392 ...

订购热线:021-66581511

中人教仪厂是专业生产液体流量仪表校准实验台,阀门管路流量仪表校验实验台及配件的厂家,生产的液体流量仪表校准实验台,阀门管路流量仪表校验实验台品质过硬,中人品牌在国内已经拥有几百所院校客户。


本文关键词:液体流量仪表校准实验台
液体流量仪表校准实验台

1、项目概述

流量是生产与科学试验中的重要参数,不论是工业生产还是科学试验都需要进行流量的测量,以核算过程或设备的生产能力及各部分流量所占的比例,以便对过程或设备作出评价。目前,测量流量的仪表大致可分为三类,即速度法、体积法和质量流量法。
虽然各种流量仪表在出厂前都进行了流量标定,建立了流量刻度标尺,但是在实验室或生产上应用时,工作介质、压强、温度等操作条件往往和原来标定时的条件不同。为了精确地使用流量计,则需要在使用之前进行现场校准工作。
阀门管路流量仪表校验实验台主要采用称重法,对孔板流量计、电磁流量计、涡轮流量计、涡街流量计进行标定和校验。采用高精度采集仪采集数据,经过串口传输给计算机使用;运用C#2005和SQL搭建软件平台,完成实时数据读取,数据计算和数据存储,历史数据查询以及实时曲线绘制,并实现流量计标定。

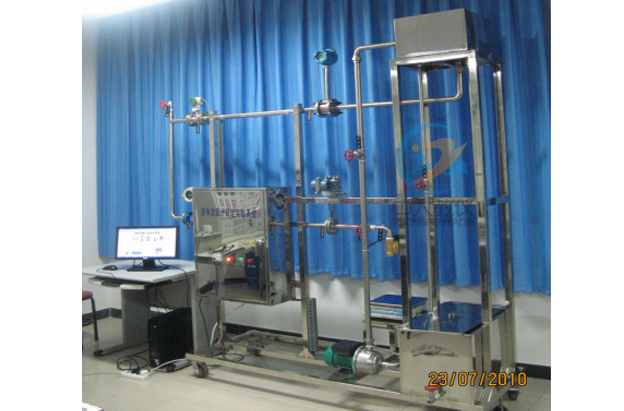

液体流量仪表校准实验台,阀门管路流量仪表校验实验台

2. 技术参数

流量范围:1~10m³/h
压力:1.6MPa
介质:水
仪表测量精度:0.5级
电源:440V 16A
输出信号:4~20mA

3. 工作原理

(1)打开总阀2,打开循环水泵1,并调节溢流阀3的高度,使高位水箱4中处于一定的水位,调节比例阀7,从而保证水路系统中的水流稳定。
(2)打开称量筒18的进水阀16和出水阀15,确认出水阀有水流出;
(3)打开排液阀14,同时关闭称量筒的进水阀16,使水箱中水流尽后,关闭出水阀15,此时除称量筒外构成一个闭环循环系统;
(4)关闭排液阀14、15,同时打开水箱进水阀16,这时系统构成一个环路;
(5)在计算机上操作,开始检测,具体软件操作在软件部分阐述;
(6)实验结束,先关闭水泵,放尽称称量筒里液体;
(7)调节溢流阀3的高度和调节阀7,调节环路流量,重复以上操作。
实验系统的温度、压力、流量、重量等状态参数由相应的传感器或测量仪器获取。实验数据的处理由上位计算机专用软件进行计算和显示,可显示实时数据和实时曲线。

4.配置清单

序号 名      称 型   号   规   格 数量
水路系统
1 水泵 不锈钢 1台
2 截止阀 闸阀,排污阀,排气阀,过滤器等 5只
3 管路 塑钢管,接头,不锈钢管,法兰,连接件 1套
4 高位水箱 不锈钢 1只
5 水槽 不锈钢 1只
6 机架结构 不锈钢,自制 1套
电子称重单元
1 电子秤 串口通讯,9903-15kg/9903-15kg 1台
2 称量筒 不锈钢 1只
数据采集系统
1 数据采集单元 自制 1台
2 数据传输电缆 RS232/485,支持MODBUS协议 1只
3 信号线 RVVP 2×0.75 1批
4 温度传感器 PT100 2只
测量控制单元
1 计算机 OptiPlex 380;  2009W 20英寸 HAS 宽屏显示器 1套
2 有机玻璃板 具体外形尺寸见图纸 1套
3 比例调节阀 φ20 1只
4 电磁阀 φ20 4只
5 电气辅材 空气开关,漏电保护器,电线,光电隔离模块,线槽 1套
待校准流量计
1 孔板流量计 φ20 一体化孔板流量计 1套
2 涡街流量计 φ20 LUGB系列涡街流量计典型产品 1套
3 涡轮流量计  φ20 LW系列液体涡轮流量计 1套
4 电磁流量计 φ20 LD系列电磁流量计典型产品 1套


本文链接:http://www.zhongrenkj.comhttp://www.zhongrenkj.com/product/998.html
文章来源:www.zhongrenkj.com     编辑:中人教仪厂     时间:2019-07-03 14:24

常见问题:

1、如果我要购买液体流量仪表校准实验台、阀门管路流量仪表校验实验台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的液体流量仪表校准实验台、阀门管路流量仪表校验实验台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开液体流量仪表校准实验台、阀门管路流量仪表校验实验台的发票,您需要提供开票资料。

3、你们的产品都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
