数控车床装调与维修考核实训设备(华中系统),数控车床实验装置
  • 数控车床装调与维修考核实训设备(华中系统),数控车床实验装置

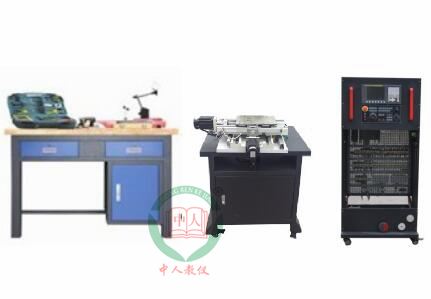

数控车床装调与维修考核实训设备(华中系统)

数控车床装调与维修考核实训设备(华中系统),数控车床实验装置采用模块化结构,通过不同的组合,完成数控机床的电气装调、系统调试、数控机床功能部件机械几何精度检测及维护 ...

订购热线:021-66581511

中人教仪厂是专业生产数控车床装调与维修考核实训设备(华中系统),数控车床实验装置及配件的厂家,生产的数控车床装调与维修考核实训设备(华中系统),数控车床实验装置品质过硬,中人品牌更荣获中国知名品牌证书,在同行业居领先地位,并在国内已经拥有2000多所院校客户。


本文关键词:数控车床装调与维修考核实训设备(华中系统)
ZRSKZ-01数控车床装调与维修考核实训设备(华中系统)


基本实验实习项目

实验1   数控车床电气综合实验装置电源控制
实验2   数控系统的操作、接口实验
实验3   变频器变频调速实验(系统控制)
实验4   四工位自动刀架实验
实验5    X轴步进电机驱动控制实验
实验6   Z轴伺服电机驱动控制实验
实验7   二坐标正负超程限位、零点实验
实验8   手轮(手摇脉冲发生器)实验
实验9    车床数控系统控制螺纹加工实验
实验10   数控车床系统通讯实验
实验11   数控车床编程与连接实验
实验12  数控车床电气综合安装
实验13  数控车床NC参数调试
实验14  数控车床丝杆反向间隙补偿
实验15  数控车床丝杆螺距补偿
实验16   十字滑台平行度检测及调整
实验17   十字滑台垂直度检测及调整
实验18   十字滑台拆、装调试

产品组成部分

ZRSKZ-01数控车床装调与维修考核实训设备是由HNC-21T3数控系统,机床电气控制接口板、主轴变频调速实验板、交流伺服驱动器及伺服电机、输入输出模块、四工位刀架、低压电气元件的原理和接线、编程及机械等组成。
产品的特点:
☆尽其所能将所配数控系统的精髓,用最直观的方法展示给用户,使用户能最大限度的参与并获得深切的体会以达到融会贯通的效果。
☆方便拆卸的方案设计,使得用户在机械、电气等诸方面得到现场般的训练,使其留下深刻的印象。
☆涉及内容丰富;数控系统、伺服单元、逻辑控制、低压电器、电机
实训台配有:自动刀架1台、主轴电机与编码器1套、冷却泵1台、步进、伺服电机各1台、精密型十字滑台(二坐标)1台及限位开关和机床零点等。

实验台技术参数:

1、输入电源:AC380V(三相四线制)、50HZ
2、故障考核24项
3、工作环境:温度-100C~400  C
4、整机容量:≤2kVA;
5、电气控制单元尺寸:长×宽×高(mm)=800mm×600 mm×1800 mm;
6、十字滑台单元尺寸:长×宽×高(mm)=660mm×660mm×370mm;
7、十字滑台参数:
Ä机械拆装与机电联调
Ä直线导轨E型块拆装、调整实训
Ä联轴器拆装实训
Ä滚珠丝杠螺母副拆装实训
Ä四工位电动刀架拆装实训;
Ä滑台垂直度与平行度检测调整实训
★技术参数
Ä两轴方形进口直线导轨
Ä进口滚珠丝杠(直径/螺距)1605mm
Ä弹性联轴器
Ä丝杠行程:X300/Z300mm
Ä材质:铸铁
Ä配置电机扭矩:≥2.4N/M
Ä重量:80KG
Ä主轴电机功率:0.55KW(变频无级100-1500转)

设备概述

数控车床实训设备适合于职业院校数控机床装调维修技能比赛和职业院校的数控装调维修专业、数控加工专业、机电一体化专业的教学与实训,该设备是根据职业学校数控维修专业教学特点,结合企业的实际需求以及岗位技能工艺规范要求而开发的具有生产型功能与学习型功能的实训设备,该设备采用模块化结构,通过不同的组合,完成数控机床的电气装调、系统调试、数控机床功能部件机械几何精度检测及维护维修等实训项目,满足企业对这类型人才的需求,还适合数控装调工的职业技能鉴定。

设备功能说明

数控车床实训设备由电气控制单、数控机床功能部件等组成。
1、电气控制单元功能说明:
电气控制单元主要包含数控系统、进给驱动、主轴单元、刀架控制电路、冷却控制电路、接口单元、保护电路、电源电路等组成。该单元包含完整的数控车床电气控制部分,内嵌有数控机床智能化考核系统,以及接口转换单元,可以直接与数控机床功能部件进行连接用于真实的电气调试与维修实训;也可以通过接口转换单元和电气安装实训单元连接完成对数控机床功能部件的调试。立式结构符合真实的数控电气安装环境,器件布局与实际机床一致,符合GB/T5226.1-1996标准,可以更贴合实际岗位要求进行技能训练。
配置的智能化故障维修系统通过产生故障、故障分析、故障诊断、线路检查、故障点确定等过程训练学生数控机床维修能力,配合计算机软件可以进行学生登录、自动评分、成绩统计等方便的实训结果评价功能,还可以通过网络连接进行数控技术的应知考核,大大减轻教师的故障设定、评分、统计等工作量,是一套集实施、检查、评估于一体的数控技术教育装备。
2、数控机床功能部件单元说明:
   数控机床功能部件单元选择的是具有代表性的两轴精密十字滑台,该部件采用同真实机床完全相同的机械结构,主要是为解决数控机床机械拆装项目的实训难而特别设计的,在传统的数控机床机械拆装实训中,一般采用真实机床来进行机械拆装训练,其教学成本高、损耗大,机床部件重导致拆装难度大、精度恢复不易等实际难题,很难开展全员的拆装与精度检测实训,该十字滑台是提炼了真实机床在拆装过程中的核心技能,即学生主要是拆装传动部件,例如滚珠丝杆、直线导轨、联轴器、伺服电机等,该设备是把这些部件集成到一台十字滑台上进行练习,这样既节约了成本,又训练了核心技能,为了保证精度与刚性,十字滑台模块整体为高刚性的铸铁结构,采用树脂砂造型并经过时效处理,确保长期使用的精度,导轨采用直线导轨,直线导轨安装采用与真实机床安装相同的压块结构进行固定;轴承采用成对的角接触轴承;结构上采用模块化,下装有滑轮,可以自由移动,可以完成机械传动部件中的丝杆、直线导轨、丝杆支架的拆装实训及导轨平行度、直线度、双轴垂直度等精密检测技术的实训,完成机电联调与数控机床机械装配核心技能的训练,完成螺距补偿、反向间隙补偿等实训项目。
数控车床装调与维修考核实训设备

配置清单

序号 材料名称与规格型号 数量 单位
1 数控系统(采用HNC-21T3) 1
2 电气控制单元(采用铁质钣金喷塑结构) 1
3 精密型十字滑台(二坐标)带桌子 1
4 手摇脉冲发生器(手轮)(安装在面板上) 1
5 四工位刀架 1
6 冷却泵电机 1
7 三相交流伺服电机、三相步进电机 (安装在二坐标上) 各1
8 交流伺服单元、三相混合步进驱动单元(安装在网孔板上) 各1
9 X、Z轴正负限位、机床回零开关(安装在二坐标上) 2
10 变频器(安装在网孔板上) 1
11 输出继电器板(安装在网孔板上) 1
12 灭弧器31TX1-31A03(安装在网孔板上) 2
13 交流接触器CJX1-22(正泰)(安装在网孔板上) 5
14 直流继电器MY2N(安装在网孔板上) 5
15 断路器DZ47-60(安装在网孔板上) 4
16 漏电保护器DZ47LE-16(安装在网孔板上) 1
17 智能故障单元(安装在网孔板上) 1
18 智能故障通讯口(安装在侧板隔离器的DB25插口上) 1
19 RS232通讯口(安装在侧板隔离器的DB9插口上) 1
20 急停开关(驱动)(安装在副面板上) 1
21 工作灯(安装在侧板上) 1
22 照明开关(安装在侧板上) 1
23 直流24V电源(安装在网孔板上) 2
24 650W控制变压器(安装在柜内) 1
25 1500W隔离变压器(安装在柜内) 1
26 CAD/CAM软件光盘 1
27 变频器使用手册 1
28 HNC-21T3操作说明 1
29 HNC-21T3编程说明书 1
30 实训设备指导书 1
31 智能考核模块(含硬件与软件) 1
