数控铣床电气控制与维修综合实训台,数控铣床维系实训台
  • 数控铣床电气控制与维修综合实训台,数控铣床维系实训台

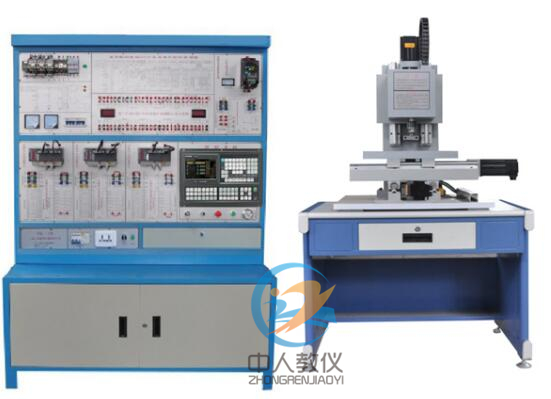

数控铣床电气控制与维修综合实训台

数控铣床电气控制与维修综合实训台,数控铣床维系实训台适合职业培训学校的安装、维修电工高级班,安装、维修电工技师班,安装、维修电工高级技师班和铣床工中、高级和技师的培 ...

订购热线:021-66581511

中人教仪厂是专业生产数控铣床电气控制与维修综合实训台,数控铣床维系实训台及配件的厂家,生产的数控铣床电气控制与维修综合实训台,数控铣床维系实训台品质过硬,中人品牌更荣获中国知名品牌证书,在同行业居领先地位,并在国内已经拥有2000多所院校客户。


本文关键词:数控铣床电气控制与维修综合实训台

ZRSKX-01数控铣床电气控制与维修综合实训台


基本实验实习项目

实验1 数控铣床维修实训装置电源控制
实验2 数控系统的操作、接口实验
实验3 主轴调速实验(系统控制)
实验4  变频主轴参数优化实验
实验5 X轴伺服电机驱动控制及参数调试实验
实验6 Y轴伺服电机驱动控制及参数调试实验
实验7 Z轴伺服电机驱动控制及参数调试实验
实验8 正负超程限位、零点实验
实验9 手轮(手摇脉冲发生器)实验
实验10  数控铣床数控系统控制加工实验
实验11  数控铣床系统通讯实验
实验12 数控铣床电气综合安装布局实验
实验13 数控铣床NC参数调试(-)
实验14 数控铣床NC参数调试(二)
实验15 数控铣床故障诊断与排除
实验16 数控铣床几何精度检测
实验17   数控铣床操作、编程与试件加工
实验18 数控铣床的保养和维护
实验19   数控铣床丝杆反向间隙补偿实验
实验20   数控铣床丝杆螺距误差补偿实验

概述

数控铣床综合实训考核装置是根据《中华人民共和国教育行业标准(数控技术应用专业仪器设备配备标准)》、教育部“振兴21世纪职业教育课程改革和教材建设规划”、“紧缺人才”培训规划的教学要求,结合生产实际和职业岗位的技能要求,按照职业学校的教学和实训要求研制和开发的产品。适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。还适合职业培训学校的安装、维修电工高级班,安装、维修电工技师班,安装、维修电工高级技师班和铣床工中、高级和技师的培训和鉴定。
使用该装置可以使学生掌握数控车床系统控制原理、电气设计方法、元器件的选择、铣床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容,达到工业生产现场实习效果。该装置采用开放式结构、模块化设计,既可用于教学、也可用于课程设计、毕业设计和实训,有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力,使受训对象最大限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控铣床结构,同时也为技术人员进行数控铣床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。

产品组成部分

实验台是由数控系统,机床电气控制接口板、主轴变频调速实验板、交流伺服驱动器及伺服电机、输入输出模块、低压电气元件的原理和接线、编程、接线及在数控机床中的应用。

数控控制原理

现代数控系统是采用微处理器或专用微机的数控系统,让事先存放在存储器里的系统程序(软件)来实现控制逻辑,实现部分或全部数控功能,并通过接口与外围设备进行联接,称为计算机控制的机床,简称CNC系统。

产品的特点:

1.产品依据数控机床装调维修工职业及岗位的技能要求,结合数控机床维修技术领域的特点,能让学员在较为真实的环境中进行训练,以锻炼学员的职业能力,提高职业素养。
2.产品结合目前国内数控系统的使用情况,以及数控教学和设备的现状,提供了发那科、西门子、广数、华兴、华中等国内外知名数控系统,符合目前国内数控教学的现状和特点,为数控教学和实操训练提供支撑。
3.以实际工作任务为载体,根据工作任务开展过程中的特点划分实施环节,分系统设计、电气安装与连接、机电联调与故障排除、机床试加工等几个真实工作过程的职业实践活动,再现典型数控机床电气控制及机械传动的学习领域情境,着重培养学员对数控机床的电器安装接线、机电联调、故障检测与维修、数控机床维护等综合能力。
4.与实际应用技术相结合,包含数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术,培训学员对数控机床的基本工具和量具的使用能力,强化学员对数控机床的安装、接线、调试、故障诊断与维修等综合能力。

产品结构和组成

1.系统由机床实训柜、半实物型等组成。
2.机床实训柜采用铁质亚光密纹喷塑结构,正面装有数控系统和操作面板,器件与实际机床厂的模式一致。上面装有变频器、伺服驱动器、交流接触器、继电器、保险丝座、断路器、开关电源等,柜内装有接线端子排和走线槽、变压器等;电气柜底部设计为空,给用户预留盛放资料、工具等。
3.系统采用三相五线制AC380V交流电源供电,并设有漏电保护器、指示灯指示和保险丝等,具有过载保护、短路保护和漏电保护装置,在电压异常或出现短路情况时自动动作,保护人身和设备安全。
4.数控系统采用发那科、西门子、广数、华兴、华中等国内外知名厂家的主流数控系统(用户必选),能满足不同类型机床的实训教学。
5.X、Y、Z轴由交流伺服电机驱动,运动方向上设有正负限位、参考点等开关,采用接近式传感器;主轴由三相异步电机驱动,变频调速控制。


实验台技术参数:

1、输入电源:AC380V(三相五线制)、50HZ
2、故障考核32项
3、工作环境:温度-100C~400  C
4、整机容量:≤2kVA;
5、实验台尺寸:长×宽×高(mm)=1370 mm×750 mm×1890 mm;
6、智能数控车床故障诊断维修考核模块:功能具有可设置数控车床几十个典型的电气故障。考核系统采用智能考核的方式,并具有联网的功能。故障可通过计算机设置,也可在智能考核终端上设置。学生对故障现象进行分析,在考核终端上输入相应的故障代码进行故障排除,多台设备可通过无线网络和上位机进行联网,对教师登陆、学生考试、故障题库、分别设置集中管理。并能对考试结果进行分析评估、存档、打印。
机床参数:
导轨形式:高精度工业圆形直线导轨
丝杆形式:进口滚珠丝杆
工作台尺寸:370*200MM          X、Y、Z行程:350*200*200MM
主轴夹头:1-13MM             机床规格:700*550*800MM
机床桌:1200*720*800

配置清单

序号 材料名称与规格型号 数量 单位
1 数控系统(采用GSK980MDC) 1
2 机床实训控制台(采用铁质钣金喷塑结构) 1
3 半实物型铣床 1
4 手摇脉冲发生器(手轮)(安装在面板上) 1
5 冷却泵电机 1
6 三相交流伺服电机 (安装在机床上) 3
7 交流伺服单元(安装在面板上) 3
8 X、Y、Z轴正负限位、机床回零开关(安装在机床上) 共9
9 主轴电机(安装在机床上) 1
10 电压表6L2(0~450V)(安装在面板上) 1
11 电压表85L17(0~450V)(安装在面板上) 1
12 24V数字直流电压表(安装在面板上) 2
13 灭弧器31TX1-31A03(安装在面板上) 1
14 交流接触器CJX1-22(正泰)(安装在面板上) 2
15 直流继电器MY2N(安装在面板上) 4
16 KT18-32(安装在面板上) 3
17 断路器DZ47-60-C5(安装在面板上) 2
18 漏电保护器DZ47LE-32(安装在柜上) 1
19 EL(安装在面板上) 1
20 风机(安装在柜内)(安装在面板上) 1
21 急停开关(强电)(安装在面板上) 1
22 急停开关(系统)(安装在副面板上) 1
23 钥匙开关(安装在副面板上) 1
24 风机开关(安装在面板上) 1
25 照明开关(安装在面板上) 1
26 单相电源插座(安装在柜上) 1
27 RS232通讯模块(安装在柜侧面) 1
28 电源指示灯(安装在柜上) 1
29 信号连接线(安装在面板上) 1
30 强电连接线(安装在面板上) 1
31 直流24V电源(安装在柜内) 2
32 1000控制变压器(安装在柜内) 1
33 1500W隔离变压器(安装在柜内) 1
34 12W变压器(安装在柜内) 1
35 钥匙(每套2把) 1
36 CAD/CAM和通讯软件光盘 1
37 编程与操作说明书 1
38 参数说明书 1
39 实训台指导书 1
40 实验台故障电路图 1
41 智能故障模块操作单元(含硬件与软件) 1





本文链接:http://www.zhongrenkj.com/skxc/1048.html
文章来源:www.zhongrenkj.com     编辑:中人教仪厂     时间:2019-09-23 08:52

常见问题:

1、如果我要购买数控铣床电气控制与维修综合实训台、数控铣床维系实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的数控铣床电气控制与维修综合实训台、数控铣床维系实训台是否能开17%增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具17%增值税专用发票,如果您需要开数控铣床电气控制与维修综合实训台、数控铣床维系实训台的发票,您需要提供开票资料。

3、你们的产品都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
