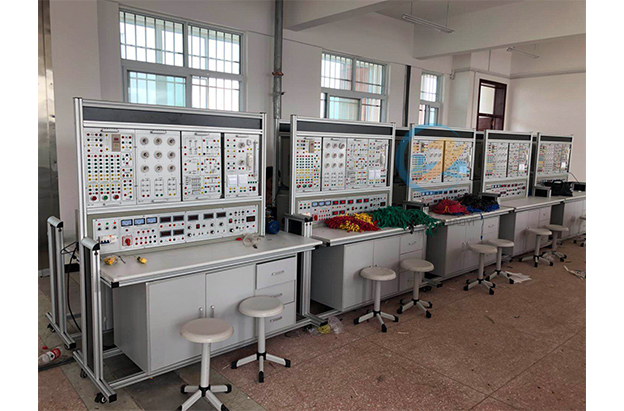

ZRDG-188F电工数电模电三合一实验台
一、产品概述
电工电子实验室设备采用挂箱式结构，简洁明了，布局合理，使用方便灵活。实验仪表全数字化显示、精度高，对实验中所涉及的电源、仪器仪表采取可靠保护，同时设置可靠的人身安全保护体系，性能优越。适用 “电工基础”“电工学”“数电”“模电”等课程的实验教学与技能实训考核。
二、产品特点
1、人身安全保护电流型和电压型漏电保护和防触电实验导线
三、实训项目
1. 基本电工仪表的使用与测量误差的计算
2. 减小仪表测量误差的方法
3. 欧姆定律
4. 电阻的串、并、混联电路
5. 电阻分压器电路
6. 电容的串、并、混联电路
7. 电容的充放电电路
8. 伏安法测电阻
9. 节点电压法
10. 回路电压法
11. 支路电流法
12. 电阻与温度的关系:用伏安法测出灯丝在不同电压下的阻值
13. 电压表量程的扩展
14. 电流表量程的扩展
15. 电路元件的伏安特性
16. 直流电阻电路故障的检查
17. 电路中电位的测量
18. 基尔霍夫电压定律
19. 基尔霍夫电流定律
20. 电压源外特性的测定叠加原理
21. 叠加原理
22. 电压源与电流源的等效变换
23. 负载获得最大功率的条件
24. 戴维南定理
25. 诺顿定理
26. 互易定理
27. 二端口网络
28. 双联开关两地控制
29. RLC串联交流电路
30. RLC并联交流电路
31. RLC串联谐振电路
32. 电感、电容元件在直流和交流电路中的特性
33. 正弦稳态下RL、RC串联电路
34. 日光灯电路的连接
35. 提高功率因数的方法
36. 电磁感应现象
37. 互感耦合电路
38. 互感线圈同名端的判断
39. 一阶电路过渡过程的研究
40. 二阶电路过渡过程的研究
41. 单相变压器
42. 变压器参数测定及绕组极性判别
43. 交流电路参数的测量
44. 三相负载的星形联结
45. 三相负载的三角形联结
46. 三相交流电路功率的测量
47. 功率因数及相序的测量
48. 单相电度表的安装及使用
49. 三相鼠笼式异步电动机的使用
50. 三相异步电动机点动控制
51. 三相异步电动机自锁控制
52. 三相异步电动机既可点动又自锁控制
53. 接触器联锁正反转控制
54. 按钮联锁正反转控制
55. 接触器和按钮双重联锁正反转控制
56. 常用电子仪器的使用
57. 二极管的简单测试
58. 晶体三极管输入输出特性实验
59. 单级放大电路
60. 两级放大电路
61. 负反馈放大电路
62. 射极跟随器
63. 差动放大电路
64. 场效应管放大器
65. RC正弦波振荡电路
66. LC振荡器及选频放大器
67. 集成运放的基本参数测试
68. 集成运放比例求和运算电路
69. 集成运放的积分、微分电路
70. 集成运放的电压比较器电路
71. 波形发生器
72. 有源滤波器
73. 集成功率放大器
74. 互补对称功率放大器
75. 集成稳压器
76. 串联稳压电路
77. 晶闸管可控整流电路
78. 晶体管开关特性、限幅器与钳位器
79. TTL集成逻辑门的逻辑功能与参数测试
80. CMOS集成逻辑门的逻辑功能与参数测试
81. 集成逻辑电路的连接和驱动
82. 组合逻辑电路的设计与测试
83. 译码器及其应用
84. 数据选择器及其应用
85. 触发器及其应用
86. 计数器及其应用
87. 移位寄存器及其应用
88. 脉冲分配器及其应用
89. 使用门电路产生脉冲信号——自激多谐振荡器
91. 555时基电路及其应用
四、技术条件
1.输入电源：交流三相四线380±5%50HZ2.输入功率：<1.5KVA
3.输出交流电源：三相四线调压输出0～380V
五、配置说明
1.实验台配置a)实验台台体为铝合金框架结构；
b)桌面为防火、防水、耐磨高密度板，铺设绝缘橡胶垫；台脚用带刹车的尼龙材质万向轮，可移动可固定，中间还设有支撑脚，结构坚固，造型美观大方；
c)实验凳：每张实验桌配置 1 张实验凳。凳面是进口 PP 注塑成型；中管直径 50mm，管壁厚度 1.2mm，圆管；装饰套为 ABS注塑成型；
d)电源控制屏：包含交直流数字电压电流功率功率因数表，直流稳压电源；恒流源、信号源、交流三相电源、交流低压电源等技术指标里的全部组成；
e)实验挂箱标配 6 只；
f)模拟电路实验模块 8 块；
g)180W 三相异步电动机 1 台：星形/三角形联接；铝合金外壳。
2.实验挂箱
实验挂箱面板正面印有原理图及符号，反面焊有相应元器件，需要测量及观察的部分装有锁紧式接插件，使用方便、直观、可靠，实验电路采用单元电路方式设计，每个单元电路以基本电路为主，再连接不同的元件为该电路参数或通过不同的单元电路组合，完成不同的实验要求。
a)电工技术挂箱
提供单相、三相负载电路。负载为三个完全独立的灯组，可连接成Y或△两种三相负载线路，每个灯组均设有三个并联的白炽灯灯座(每组设有三个开关控制三个负载支路的通断)，各灯组留有电流测试插孔，便于电流的测量。
b)电工技术挂箱
设有高压电容0.47µF/630V、1µF/630V、2.2µF/630V、4.7µF/630V，用于改变功率因数的实验；设有10W镇流器、启辉器、10W荧光灯管及短接按钮。电路中留有电流测试孔，便于电流的测量；配1只升降压铁芯变压器36V/220V1只，原、副边均留有电流测试孔，便于原、副边电流的测量。
c)电工技术挂箱
配置3只380V交流接触器CJX2、热继电器JRS1D、时间继电器JS14S、3只控制开关（带1常开和1常闭触点）、变压器26V和6.3V各1组、制动电阻10Ω/25W1只、整流桥1组。
d)数字电路挂箱
i.提供二组正负单脉冲发生电路，带电平指示；
ii.提供1HZ～1MHZ连续可调脉冲输出电路；
iii. 1HZ～1MHZ固定脉冲分10路输出，分别为1HZ、2HZ、10HZ、100HZ、200HZ、1KHZ、10KHZ、100KHZ、500KHZ、1MHZ，其中1HZ带指示灯显示；
iv.12路开关量输入显示电路，模拟交通灯控制模式，输入端带保护功能；
v.16路开关量输出电路，输出端自带显示电路，直观显示开关量的输出状态，同时输出端带保护功能；
vi. 6位七段LED共阳数码显示器，自带BCD码译码电路；2位独立数码管，可装共阳或共阴数码管，输入端带保护；
vii.直流信号源：双路-5V～+5V，-0.5V～+0.5V连续可调；
低压交流输出0V、14V、16V、18V和双路带中心抽头7.5V；
ix.各种管脚的IC插座。
e)电路分析挂箱1
i.戴维南定理和诺顿定理；
ii.基尔霍夫定律、互易原理和叠加原理；
iii.元器件伏安特性的研究；
iv.回转器电路；
元件伏安特性的研究；
vi.负阻抗变换器。
f)电路分析挂箱2
RLC串并联谐振电路；
ii.一阶电路动态过程的研究；
iii.二阶电路动态过程的研究；
iv.交流参数的测定；
分立元件：1-99Ω数字电位器1只，100K精密电位器1只，51Ω/200Ω/220Ω/10KΩ/2KΩ/1.3MΩ等电阻若干，0.1UF/1UF电容、10mH电感等。
g)模拟电路实验模块
i.单管、多管、负反馈和射极跟随器放大电路模块；
ii.差动放大电路模块；
iii.功率放大电路模块；
集成运放实验电路模块；
v.整流、滤波和集成稳压实验电路模块；
vi.串联稳压实验电路模块；
vii.各种电阻、电容、发光管、开关等分立元件模块。
3.直流稳压电源：
两路0--24V连续可调，自动换档，数字表显示，自动过载保护、指示和自动恢复功能；
ii.1路+5V/2A；
iii. 1组±12V直流电压源，输出电流1A；
iv.以上全部直流稳压电源均具有短路软限流和短路自恢复功能。
4.恒流源：0--200mA连续可调，数字表显示，开路保护。
5.测量仪表
i.数字交流电流表1只，测量范围0-200MA，三位半显示，精度0.5级，量程自动切换；
ii.数字交流电压表1只，测量范围0-500V，三位半显示，精度0.5级，量程自动切换；
iii.数字直流电压表1只，测量范围0-50V；三位半显示，精度0.5级
iv.数字直流电流表1只，测量范围0-500mA，三位半显示，精度0.5级；
单相功率、功率因数表1只，测量范围0-500V，0-2A，精度0.5级；
vi.万用表VC890D。
6.实验导线：自锁紧护套实验导线 32 根（红、黄、绿、黑各 8 根），2 号实验导线 40 根，红、黄、绿、黑各 10 根。
7.实训工具：含 10MM 十字螺丝刀、10MM 一字螺丝刀、6 寸尖嘴钳、6 寸钢丝钳、6 寸剥线钳、6 寸斜口钳、批头手柄、套筒、18.5MM 强力剪、电烙铁等。
8.实验指导书、使用说明书 1 套（含电子版）。
9.配备20Mhz数字示波器
