电拖实验台

一、产品概述：

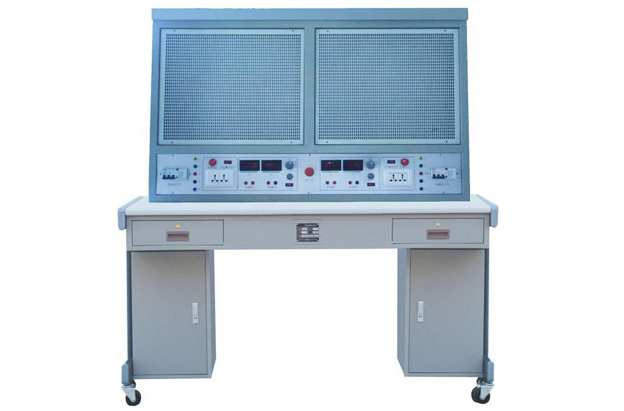

网孔板式电拖技能实训装置引进德国职业教育模式，具有结构安全、灵活、规范、可配接不同的电工元器件，实现多功能的特点。

主要由实训桌和网孔板组成。学生通过实训线路进行元器件的布局安装，接线全部由学生自行完成，有利于培养学生的动手能力和操作技能。实训项目自行确定，所选的项目选择相应的元器件，也可作为电工考证的考核设备。

二、产品特点：

1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷，易扩展功能或开发新实训；

2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；

3、设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全；

4、各电源输出均有监示及短路保护等功能，各测量仪表也均有可靠的保护功能，使用安全可靠；

5、实训台为双人座，即可以两个同学同时进行实训，电源独立，互不干扰。

三、技术参数

1、输入电压：三相四线制380V±10% 50HZ

2、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3、装置容量：＜3kVA

4、外形尺寸：1600mm×750mm×1650mm

四、实训台配备

实训台提供线电压380V和相电压220V两种电源、单相电源插座、交流电压、电流表

1、交流仪表

（1）交流电压表：0～500V带交流电压表二只，精度1.0级。

（2）交流电流表：0～5A带交流电流表二只，精度1.0级，具有超量程报警、指示、切断总电源等

2、直流电源：

提供220V/0.5A励磁电源一路。

提供0～230V/2A可调直流电源，并配有直流仪表显示，精度1.0级

3、网孔板：

每个工位提供一张采用2mm厚不锈钢板网孔板，尺寸：600mm×700mm，为挂件式，实训时挂在控制屏的上下两根方管上，可方便拿下，有利于元件件的安装和布局。

4、实训桌：

为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固、造型美观大方，桌子左右各设有两个抽屉（带锁）。

6、实训工具套件：

配备常用的数字式万用表（DT9205）、剥线钳、尖嘴钳、斜口钳、十字螺丝刀、一字螺丝刀、电烙铁、烙铁架等工具。

7、实验凳：

凳面进口PP注塑成型，颜色为灰白色；升降结构为螺杆升降；中管选用直径50mm，壁厚1.2mm圆管；装饰套为ABS注塑成型。

8、附件

每个设备应备有实验指导书、常用实训工具及安装、布线所需材料。

9、元器件配置：（每台配2套）

配置清单

四、实训项目

1、照明电路安装

2、日光灯电路安装

3、单相电度表安装

4、声光控路灯电路安装

5、触摸延时路灯电路安装

6、双控楼梯灯电路安装

7、电网过电流自动切换备用电源连接

8、接触器点动与连续转动电路连接

9、按钮联锁的正、反转控制电路连接

10、接触器联锁电动机正、反转电路连接

11、接触器和按钮双重联锁、反转控制

12、电动机定子绕组串联电阻启动控制电路

13、按钮切换的Y/△启动按钮控制电路的连接

14、时间继电器切换的Y/△启动控制电路连接

15、电动机半波整流能耗制动控制电路连接

16、电动机全波整流能耗制动控制电路连接

17、电动机反接制动控制电路连接

18、电动机往返行程控制电路连接实训

19、电动机顺序启动控制电路连接实训

20、电动机定时转动运转控制电路连接实训

21、按钮切换的双速电动机控制电路的连接

22、时间继电器切换的双速电动机控制电路连接实训

23、普通车床控制电路连接

24、CA6140车床电气控制电路

25、电动葫芦电气控制

常见问题：

1、如果我要购买电拖实验台、网孔板式电拖技能实训装置，是否有安装、培训服务呢？

答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。

2、你们的电拖实验台、网孔板式电拖技能实训装置是否能开增值税专用发票？

答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开电拖实验台、网孔板式电拖技能实训装置的发票，您需要提供开票资料。

3、你们的产品都是自己生产的吗？都有什么产品资质？

答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
