电子工艺实验台,电子焊接实训台,电子产品制作实训台
  • 电子工艺实验台,电子焊接实训台,电子产品制作实训台

电子工艺实验台

电子工艺实验台,电子焊接实训台,电子产品制作实训台满足学生电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等咨询热线13122891392 ...

订购热线:021-66581511

中人教仪厂是专业生产电子工艺实验台,电子焊接实训台_电子产品制作及配件的厂家,生产的电子工艺实验台,电子焊接实训台_电子产品制作品质过硬,中人品牌在国内已经拥有几百所院校客户。


本文关键词:电子工艺实验台

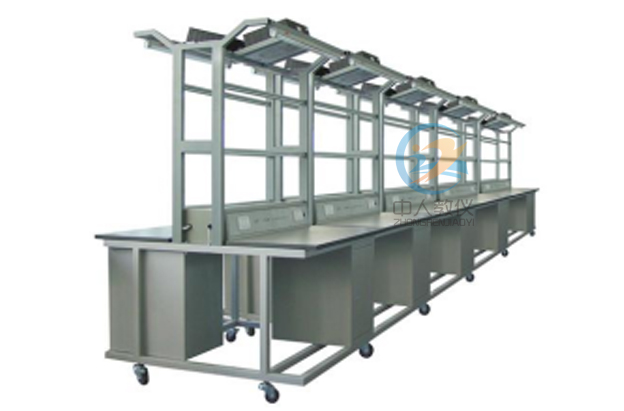

ZRGYD-01C电子工艺实验台

一、产品概述:

电子产品制作实训台是高度仿真的电子焊接装配操作台,满足学生电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。可培养学生的实践能力和创新能力。适合技术学校、职业培训学校、职教中心、鉴定站/所等电子类专业《电子工艺》相关课程的教学实训和鉴定考核。
电子工艺实验台,电子焊接实训台,电子产品制作实训台

二、技术性能

1、输入电源:三相四线380V±10%50Hz
2、工作环境:温度-10℃~+40℃相对湿度<85%(25℃)
3、装置容量:<200VA
4、外形尺寸:1.6m×1.3m×2m。

三、产品构成

电子焊接实训台主要由实训台、电源柜、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构,正反两面均有以下相同的资源。
1、实训台
实训台主要由实训桌、实训面板、钢木框架、顶部框架等组成。
(1)正反两面备配有一个工具柜,可放置实训套件、工具和资料等;台面上铺有绿色防静电桌垫;另外还设有四个带刹车的万向轮,便于移动和固定。
(2)正反两面各有一块实训面板,分别提供九路AC220V电源插座接口和四路固定直流电源,其中直流电源电压分别为±12V、±5V,每路均有短路、过渡保护和自动恢复功率。
(3)钢木框架为双层结构。第一层用于挂放元件盒(焊接工序用)或实训挂箱(调试工序用)。第二层设有四个PVC夹板,可用来夹放相关实训资料。
(4)顶部框架上设有电风扇和30W日光灯(照明设备)各两个。
2、电源柜
(1)输入电源:三相四线~380±10%50HZ
(2)输出电流:20A
(3)设有风扇、照明日光灯、插座电源的继电接触控制系统,可为10实训台提供工作电源;具有三相电源指示、漏电保护功能,使用安全可靠。
3、实训线路板(2套/台)
常规配备六管超外差式调频收音机、LED数字电子钟、多路抢答器等实训线路板。
4、实训工具套件
配备常用的数字式万用表、元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、真空吸笔、电烙铁、放大镜台灯、烙铁架、焊锡丝、吸锡器等工具。

五、实训项目

任务一:多路抢答器生产
1)多路抢答器元器件认识及测量
2)多路抢答器原理图识读及工艺文件填写
3)多路抢答器装配工具与准备工艺
4)多路抢答器主板焊接
5)多路抢答器主板调试
6)多路抢答器电路板检验
任务二:LED数字电子钟生产
1)LED数字电子钟元器件认识及测量
2)LED数字电子钟原理图的识读及工艺文件填写
3)LED数字电子钟的装配工具与准备工艺
4)LED数字电子钟主板焊接
5)LED数字电子钟主板调试
6)LED数字电子钟主板检验
任务三:六管超外差式调频收音机整机生产
1)调频收音机元器件认识及测量
2)调频收音机原理图识读及工艺文件填写
3)调频收音机常用装配工具与准备工艺
4)六管超外差式调频收音机主板焊接
5)六管超外差式调频收音机整机调试
6)六管超外差式调频收音机整机检验
7)六管超外差式调频收音机整机包装


本文链接:http://www.zhongrenkj.comhttp://www.zhongrenkj.com/tydgdz/931.html
文章来源:www.zhongrenkj.com     编辑:中人教仪厂     时间:2019-06-11 10:00

常见问题:

1、如果我要购买电子工艺实验台、电子焊接实训台_电子产品制作,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的电子工艺实验台、电子焊接实训台_电子产品制作是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开电子工艺实验台、电子焊接实训台_电子产品制作的发票,您需要提供开票资料。

3、你们的产品都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
