物联网无线传感网教学实验系统,物联网实验箱
  • 物联网无线传感网教学实验系统,物联网实验箱

物联网无线传感网教学实验系统

物联网无线传感网教学实验系统,物联网实验箱开放硬件设计、软件设计、网络协议栈等设计资源,提供关键技术、核心通信协议、设计原理图及源代码,引领学生对点、块、全局系统的 ...

订购热线:021-66581511

中人教仪厂是专业生产物联网无线传感网教学实验系统,物联网实验箱及配件的厂家,生产的物联网无线传感网教学实验系统,物联网实验箱品质过硬,中人品牌在国内已经拥有几百所院校客户。


本文关键词:物联网无线传感网教学实验系统

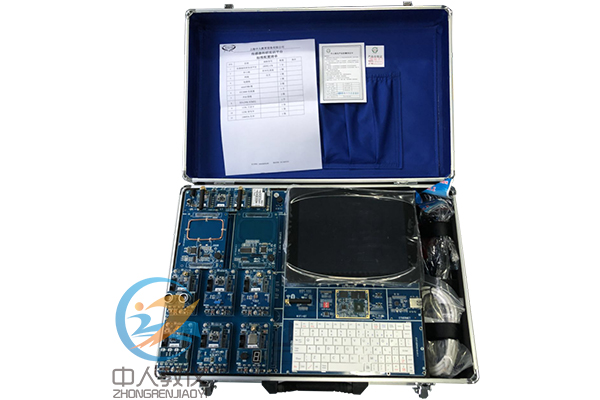

ZRWL-CK物联网无线传感网教学实验系统

可完成实验项目:Android实验列表

实验1 编译Android源码 实验2 通过SD卡烧写android
实验3 通过USB OTG烧写android系统的指定文件 实验4 Android Hal解析
实验5 Android JNI解析 实验6 Android 设备驱动
实验7 搭建 Android 系统应用程序开发环境 实验8 ADB&DDMS工具的使用
实验9 安卓程序的建立、调试以及发布 实验10 UI界面的设计
实验11 基础控件的使用 实验12 活动与意图
实验13 悬浮信息、对话框以及通知栏的提示 实验14 线程
实验15 服务 实验17 内部存储的文件操作
实验17 数据库 SQLite 编程 实验18 NDK编程
实验19 Socket 编程 实验20 蜂鸣器控制实验
实验21 继电器控制实验 实验22 跑马灯控制实验
实验23 数码管控制实验 实验24 GPIO 跑马灯控制实验
实验25 LED 矩阵控制实验 实验26 直流电机控制实验
实验27 步进电机控制实验 实验28 ADC旋钮采集实验
实验29 光照传感采集实验 实验30 温度传感采集实验
实验31 湿度传感采集实验

Linux实验

实验1 嵌入式 Linux 主机开发环境搭建 实验2 交叉开发环境搭建
实验3 嵌入式 Linux 系统烧写 实验4 Linux 基础操作
实验5 Linux Shell 编程 实验6 Linux GCC 编译与交叉编译
实验7 Linux Makefile 的编写及使用 实验8 嵌入式 Linux 多线程编程实验
实验9 嵌入式 Linux 网络编程实验 实验10 嵌入式 Linux 内核移植
实验11 嵌入式 Linux 文件系统移植 实验12 嵌入式 Linux 定时器实验
实验13 嵌入式 Linux 串口通信 实验14 嵌入式 Linux 驱动开发

ZigBee 基础入门实验

实验1 IAR使用实验:新建工程项目 实验2 IAR使用实验:工程设置
实验3 IAR使用实验:编译下载 实验4 IAR使用实验:仿真调试
实验5 CC2530硬件原理介绍 实验6 CC2530启动和SPI初始化
实验7 输入输出I/O控制实验 实验8 CC2530内部寄存器初始化
实验9 定时器中断实验 实验10 定时/计数器实验
实验11 外部中断实验 实验12 片内温度实验
实验13 AD实验 实验14 UART串口实验
实验15 看门狗实验 实验17 睡眠定时器实验

ZigBee 组网实验

实验1 ZigBee信道设置实验 实验2 ZigBee局域网ID设置实验
实验3 ZigBee物理层组包实验 实验4 ZigBee接收和地址译码实验
实验5 ZigBee应答ACK帧实验 实验6 ZigBee建立网络实验
实验7 ZigBee节点加入网络实验 实验8 ZigBee自组织网络实验
实验9 ZigBee网络拓扑实验 实验10 ZigBee网络监控实验
实验11 ZigBee实时数据采集 实验12 ZigBee串口连接实验
实验13 Z-Stack点对点通讯实验 实验14 Z-Stack树状网通讯实验
实验15 Z-Stack星状网通讯实验 实验16 Z-Stack MESH结构通讯实验

蓝牙4.0组网实验

实验1 Bluetooth配置组网实验 实验2 基于Bluetooth的传感器网络实验
实验3 蓝牙设备与手机(PC机)连接实验 实验4 无线通讯模块之WiFi通信实验

Wifi组网实验

实验1 基于WiFi的配置组网(网络方式)实验 实验2 基于WiFi的传感网实验
实验3 基于WiFi的配置组网(AT命令方式)实验

IPv6组网实验

实验1 基于IPv6模块的单播与多播通信实验 实验2 远程显示IPv6模块传感器信息实验
实验3 IPv6模块与PC机的UDP通讯实验 实验4 基于IPv6模块的传感器数据曲线绘制实验

产品介绍

物联网技术是在传统互联网技术基础上拓展及延伸的,由于其应用领域极其广泛,几乎涉及各行各业,因而为了满足行业对专业人才的需要,越来越多的高校申请了物联网工程专业,在教学计划中安排了物联网技术类课程,为了满足学校教学的需要,中人公司在多核兼容嵌入式与移动互联网实验系统的基础上,综合RFID射频识别、无线传感、无线通信、定位等技术,研发了多核兼容物联网无线传感网教学实验系统。
系统是一款面向物联网高端教学实验平台,该平台国内首创采用Samsung ARM Cortex-A9 S5P4418四核处理器,搭载嵌入式Linux-3.4/Android-4.4操作系统,9.7寸高清电容触摸IPS真彩液晶屏(兼容7寸TFT LCD),板载多网络协议异构网关汇聚节点、10个无线传感器节点模块(包含Zigbe、蓝牙、WiFi、Ipv6等多种传感协议,兼容30多种传感器和10多种控制器)、2个功能扩展模块组成。功能扩展支持低频RFID、高频RFID、超高频RFID、GPS/北斗、4G通信、资源存储、指纹识别、语音识别、Arduino等。
S5P4418属于四核Cortex-A9核心板,搭配2GB DDR3内存,16GB EMMC存储,Android4.4操作系统。
系统具备完整的教学资源和教学内容,侧重于物联网感知层、网络层、应用层的理论与实践教学,包括Cortex-A9/A53嵌入式微处理器系统实验、RFID基础实验、ZigBee/蓝牙/WiFi/Ipv6无线传感网络开发、4G通信网络开发、GPS/北斗定位开发、物联网应用开发等内容。开放硬件设计、软件设计、网络协议栈等设计资源,提供关键技术、核心通信协议、设计原理图及源代码,引领学生对点、块、全局系统的学习,快速全面的掌握物联网前沿技术,从而达到学习知识点与产品知识点的完美结合。

 产品特色

1、多核兼容
平台兼容高性能的Cortex-A9 S5P4418四核处理器。核心板外露,方便插拔替换,并保持底板设计不变,将兼顾更高端的应用领域,为项目和产品提供更好的灵活性以及可伸缩性。
2、多屏兼容
7寸屏、9.7寸屏兼容设计,LCD均采用一线接口触摸,平台可自动探测它们的型号,各个系统即插即用,十分方便。
    3、多网络协议异构网关汇聚
模块整版设计,集成了Zigbee、WiFi、蓝牙、IPv6等多种网关协调器功能;提供标准20-Pin JTAG调试接口、USB和串口接口(含PC端或ARM端串口选择功能)、RST复位功能;提供数据连接、数据传输、电源指示、模式指示等LED指示功能。
4、多种类型无线传感节点
至少板载6个无线传感器节点模块,包含ZigBee、WiFi、蓝牙4.0、IPv6等多种传感协议,兼容30多种传感器和10余种控制器;
    5、众多的扩展资源
预留两路可拔插IDC32FP×2防反插插座接口,可扩展3G/4G通信、GPS定位(或北斗模块)、语音识别、指纹识别、RFID模块(支持低频\高频\超高频)、Arduino模块等。
6、一机多用
提供PC端、ARM嵌入式端、手持移动端等多种访问方式。既是物联网无线传感网教学实验系统,又可作为移动互联终端设备使用。

硬件资源

(一)双核兼容核心板
无缝兼容S5P4418核心板
S5P4418核心板:Cortex-A9四核处理器,主频1.4GHz
(二)人机交换单元
LCD液晶:9.7寸QXGA TFT LCD,分辨率2048*1536;兼容7寸TFT LCD
触摸屏:多点触控电容屏接口;
键盘:标准带fn 7寸按键全键盘
视频输出:HDMI1.4视频输出接口
(三)外部接口单元
音频接口:对外预留1路耳机话筒、MIC接口,一路功放接口,支持I2S音频接口,板载音频解码芯片WM8976;
TF卡:1路标准TF卡插座;
SD卡:1路SD卡插座;
以太网口:1路千兆以太网接口;
USB接口:3路USB Host2.0接口;1路USB2.0+OTG接口;
串口接口:2路RS232接口;
485+CAN接口:1路RS485接口;1路CAN总线接口;
CAMERA接口:1路,支持500W摄像头;
JTAG接口:1路标准20PIN JTAG 调试接口;
无线WIFI+BT:采用S500M芯片 WiFi/蓝牙4.0二合一
(四)多网络协议异构网关汇聚节点
模块整版设计,集成了Zigbee、WiFi、蓝牙、IPv6等多种网关协调器功能;提供标准20-Pin JTAG调试接口、USB和串口接口(含PC端或ARM端串口选择功能)、RST复位功能;提供数据连接、数据传输、电源指示、模式指示等LED指示功能。
(五)无线传感节点
(1)支持CC2530、WiFi、BT、IPv6模块;
(2)可由底板或USB供电,底板下方也可带电池供电插座。输入:USB方口5V,DC 5V,输出:3.3V/5V,防插错设计;
(3)带核心板插座,核心板天线端朝上;
(4)接口资源:无线模块插槽(支持CC2530、WiFi、BT、IPv6、NRF、433M模块)、传感器扩展接口、JTAG烧录口、串口转USB接口;
(5)开关:电源开关、复位按钮、调试选择开关、串口选择开关;
(6)6个LED灯,提供电源、连接、数据传输等状态指示功能。
  可配置雨滴传感器、压力传感器、继电器、红外对射传感器、PWM可控灯、声音传感器、温湿度传感器、超声波传感器、可燃气体传感器、一氧化碳传感器、人体感应传感器、震动传感器、三轴加速度传感器、数码管传感器、酒精传感器、光照传感器等;每个无线传感节点接口板都可以独立进行编程,学习WSN网络实验,包含TI ZStack协议、Contiki IPV6协议等。

软件资源

名称 软件描述
Android4.4系统 1、Bootloader
u-boot.bin
版本:u-boot-1.3.4 支持Nand Flash擦除、读、写
支持bootm、bootargs设置
支持打印、设置、保存环境变量
支持内存内容显示、对比、修改
支持USB 下载镜像等功能(提供相关源码)
2、内核及设备驱动程序
内核版本:Linux3.4.39
系统主频:1.4GHz
内存:运行于1GB/2GB可选
显示驱动:LVDS,RGB,MIPI
TOUCH:多点电容触摸
HDMI:HDMI v1.4
MFC:多媒体硬件编解码驱动
ROTATOR:屏幕旋转驱动
TF卡接口:1个TF卡接口
HSMMC:SD/MMC/SDIO驱动
SPI:SPI驱动
KEYBD:按键驱动程序
AUDIO:音频驱动
DMA:DMA驱动
RTC:实时时钟驱动
JPEG:JPEG硬件编解码驱动
2D:2D硬件加速驱动
3D:3D硬件加速驱动
I2C TP驱动:I2C 电容屏触摸驱动
PWM背光驱动 :PWM背光驱动
USB驱动:USB驱动
串口驱动:串口驱动
网口驱动:网卡驱动
WIFI驱动:WIFI驱动
Camera驱动:500万像素摄像头驱动
蓝牙驱动:蓝牙模块驱动
3G驱动:3G上网卡驱动
GPS模块:支持UBLOX NEO-6M模块
3、交叉编译器
arm-2009q3.tar.bz2:交叉工具链
4、上层应用程序
Clock:这是Android 下一个闹钟程序,可以设置闹铃时间、铃声选择等
Calculator:计算器
Camera:摄像头应用程序
Phone:Android下的电话拨号软件,有呼叫记录、联系人等功能
Email:收发Email工具
Settings:Android下的各种应用和服务的设置等功能
Browser:Android 下的Brower 功能非常强大,支持网页放大、缩小、跳转、属性设置等
音频播放器:支持专辑分类,艺术家、专辑、歌曲、播放列表、派对随机播放、背景播放、搜索等功能
Messaging:Android下的短信软件
Gallery:图片浏览控件,支持图片放大、缩小、上一张、下一张、幻灯片演示、共享、旋转、裁切、图片信息等
5、PC端烧写工具
DNW V0.60C:串口调试终端、USB下载镜像工具
Linux + Qt4.7操作系统 1、Bootloader
u-boot.bin
版本:u-boot-1.3.4 支持Nand Flash擦除、读、写
支持bootm、bootargs设置
支持打印、设置、保存环境变量
支持内存内容显示、对比、修改
支持USB 下载镜像等功能(提供源码)
2、内核及设备驱动程序
内核版本:Linux3.4.39
系统时钟:系统主频:1.4GHz
内存:运行于1GB/2GB可选
显示驱动:LVDS,RGB,MIPI
TOUCH:多点电容触摸
HDMI:HDMI v1.4
MFC:多媒体硬件编解码驱动
ROTATOR:屏幕旋转驱动
TF卡接口:1个TF卡接口
HSMMC:SD/MMC/SDIO驱动
SPI:SPI驱动
KEYBD:按键驱动程序
AUDIO:音频驱动
DMA:DMA驱动
RTC:实时时钟驱动
JPEG:JPEG硬件编解码驱动
2D:2D硬件加速驱动
3D:3D硬件加速驱动
I2C TP驱动:I2C 电容屏触摸驱动
PWM背光驱动:PWM背光驱动
USB驱动:USB驱动
串口驱动:串口驱动
网口驱动:网卡驱动
WIFI驱动:WIFI驱动
Camera驱动:200万像素摄像头驱动
蓝牙驱动:蓝牙模块驱动
3G驱动:3G上网卡驱动
GPS模块:支持UBLOX NEO-6M模块
3、交叉编译器
arm-2009q3.tar.bz2:交叉工具链
4、PC端烧写工具
DNW V0.60C:串口调试终端、USB下载镜像工具
用电安全与触电急救虚拟仿真系统

软件采用二维与三维结合的虚拟画面,教导学生用电的安全和急救方法,软件内设有单相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学,单相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人,人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法采用采用3D虚拟仿真技术展示,经过渲染和润色,使模型看起来与真实部件一般无二,画面逼真。通过实训能够对学生进行实训室安全用电教育,提高学生的安全意识,使学生学会一些自救的方法,让学生在遇到危险时能采取一定的安全措施,保护自己,以及熟悉各种电气事故产生的原因和处理电气事故的实用操作措施,减少电气事故的发生。并可选择齿轮轴系、蜗杆轴系等十多种轴系机构进行安装、拆卸、装配、零部件测量、考核等。零件拆装的步骤过程中有智能提醒,软件内的模型均采用3D模型,由3Dmax制作而成,并经过渲染和润色,使模型看起来与真实部件一般无二,设有非标零件库、标准零件库、测量工具库供拆装选择。软件内配有实验的目的、步骤、要求等集成的电子实验考核题及指导书。使用考核功能时,软件随机出题供学生回答,当学生答完题目时给出考核分数。本软件可以进行全方位旋转、放大、缩小观看其细节。提供版权证书及演示。
