电工技能实训考核平台,电工技能岛实训设备
  • 电工技能实训考核平台,电工技能岛实训设备

电工技能实训考核平台

电工技能实训考核平台,电工技能岛实训设备依据国家人力资源与社会保障部《技工院校工学结合课程教学改革试点工作方案》设计,咨询热线13122891392 ...

订购热线:021-66581511

中人教仪厂是专业生产电工技能实训考核平台,电工技能岛实训设备及配件的厂家,生产的电工技能实训考核平台,电工技能岛实训设备品质过硬,中人品牌在国内已经拥有几百所院校客户。


本文关键词:电工技能实训考核平台
ZRDG-2000电工技能实训考核平台

一、概述

依据国家人力资源与社会保障部《技工院校工学结合课程教学改革试点工作方案》设计,围绕典型工作任务(即FMS)确定课程目标,选择课程内容,制定专业教学计划,根据国家职业标准中相关内容,将机电工学结合中有关《电工技术》、《电工基本技能》、《电工测量与仪表》、《电机与电气控制》、《电动机控制电路》、《电力拖动控制电路》等相关专业模块通过工作任务的训练有机结合在一起,实现将典型工作任务量化为多各子任务,循序渐进的贯彻以任务引领、项目驱动、模块化教学的新理念,遵循教学规律,利用多媒体教学、网络教学及情景化教学的先进手段,将复杂的知识点简单化,深奥的理论点明晰化,贴近实际的企业工作内容与流程,将实训车间与企业、实训老师与企业职员、实训内容与工作任务真正融合为一,达到工学结合教学目的。
电工技能实训考核平台该区域是以电工技能工作岛设备为核心,利用工业情景化设施建,配套教学化处理过的工作流程与管理制度,让学生通过任务进行实训教学。设备可同时让6名学生同时操作,通过小组的团队形式开展工作任务,并通过角色分工按照各自的工作流程进行。在实训工作的同时可以进行理论教学,实现“做”“学”“教”一体。
电工技能实训考核平台,电工技能等级考核实训平台

二、主要技术参数

1. 输入电源: 三相五线  AC380V±5%  50Hz;
2. 电源输出:6个独立工位,
1) 每工位固定交流输出:三相五线  380V 接插式1组、220V插座式2组
2) 可调直流输出: 0~24V/2A连续可调2组(带有指针电压、指针电流表实时监控电源变化);
3. 接口及仪表:指针式电压表 2 只,时刻监控电网电压变化;
4. 保护:熔断器作短路保护,断路器具有过载保护,漏电开关具有漏电保护功能,漏电保护动作电流≤30mA。
5. 安全保护: 漏电保护(动作电流≤30mA),过流保护,熔断器保护;
6. 额定功率: ≤2KW;
7. 工作环境:温度-10℃~+40℃  相对湿度<85%(25℃) 海拔<4000m
8. 外形尺寸:2500*2115*780(mm)

三、系统组成

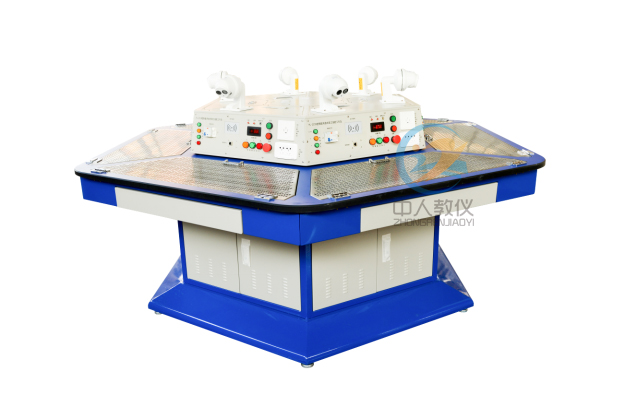

技能工作岛由六边形工作台、六边形电源控制屏及典型工作任务组成,能同时容纳6名学生在设备上进行操作。
六边形工作台:桌体采用优质冷轧钢板,经过机械加工成型,整机既坚固耐用,又美观大方。工作台表面喷塑,色彩稳重。工作台六工位设计,每工位设置有双开门式存储柜,工位与工位之间采用圆弧形过渡板连接。桌面为六边形结构,采用30mm厚的实芯理化板非高密度防火板,外表面贴防火板,桌边倒圆弧处理,美观安全。工作台直径为2500mm,高度按人体工程学要求设计,高度为750mm。
六边形电源控制屏:电源控制屏采用六边形结构,与工作台相对应,具有漏电保护、短路保护功能。工作台顶部装有多角度高清摄像头,对每一位学员的实操过程进行记录。
工作台嵌有实操网孔板,该网孔板平时关闭时与工作台面平行一致,需要使用时可以展开多个角度进行使用。

四、可进行的工作实训任务

1. 第一单元常用低压电器及其安装、检测与维修
1) 课题1低压电器的分类和常用术语
2) 课题2低压熔断器
3) 课题3低压开关
4) 课题4主令电器
5) 课题5接触器
6) 课题6继电器
2. 第二单元电动机的基本控制线路及其安装、调试与维修
1) 课题1三相笼型异步电动机的手动正转控制线路
2) 课题2三相笼型异步电动机的点动正转控制线路
3) 课题3三相笼型异步电动机的自锁正转控制线路
4) 课题4三相笼型异步电动机的连续与点动混合正转控制线路
5) 课题5三相笼型异步电动机的正反转控制线路
6) 课题6三相笼型异步电动机的位置控制与自动往返控制线路
7) 课题7三相笼型异步电动机的顺序控制线路
8) 课题8三相笼型异步电动机的多地控制线路
9) 课题9三相笼型异步电动机的Y—△降压启动控制线路
10) 课题10三相笼型异步电动机的反接制动控制线路
11) 课题11双速异步电动机的控制线路
12) 课题12三相绕线转子异步电动机的控制线路
13) 课题13电动机的控制、保护与选择
14) 课题14电气控制线路设计基础
3. 第三单元变频调速系统
1) 课题1通用变频器的基础知识
2) 课题2变频器的工作原理和控制功能
3) 课题3通用变频器的选用与安装
4) 课题4变频凋速系统的调试
5) 课题5通用变频调速系统的维护与维修
4. 第四单元可编程控制技术
1) 课题1 PLC控制三相异步电机电机启停
2) 课题2 PLC控制三相异步电机电机顺序启停
3) 课题3 PLC控制三相异步电机点动和自锁控制
4) 课题4 PLC控制三相异步电机Y-Δ启动控制
5) 课题5 PLC控制三相异步电动机正反转控制
6) 课题6 PLC控制三相异步电机带限位自动往返控制
5.  第五单元触摸屏控制技术
1) 课题1 触摸屏的编程
2) 课题2触摸屏与PLC通信
3) 课题2 触摸屏、PLC、变频器的控制

五、电工技能岛实训设备配置(单套配置)


序号 名    称 型号与规格 数量
1.  电工技能实训考核平台   1台
2.  不锈钢网孔板   6块
3.  软件   6套
4.  实训指导书   1本
5.  漏电开关 6A 6只
6.  熔断器 5A 12只
7.  熔断器 3A 24只
8.  交流接触器 220V CJX2-0910 30只
9.  辅助触头   30只
10.  热继电器 0.63-1A 24只
11.  热继电器座   24只
12.  通电延时时间继电器 0-30s 12只
13.  断电延时时间继电器 0-30s 12只
14.  接线端子排 12节 24只
15.  端子导轨 200mm 18只
16.  按钮开关盒(三个开关)   12只
17.  按钮开关盒(两个开关)   12只
18.  按钮(不带灯) 绿色、红色 30只
19.  行程开关 自动复位 12只
20.  行程开关 手动复位 12只
21.  牵引电磁铁 220V 6只
22.  倒顺开关支架 KO3-15 6只
23.  塑料安装卡子   800只
24.  不锈钢自攻螺丝   600只
25.  指示灯 220V 18只
26.  导轨   3米
27.  万能转换开关支架   6只
28.  导轨安装螺丝   60套
29.  三菱可编程控制器 FX3U-32MR/ES-A 6只
30.  三菱变频器 FR-E740-0.75K-CHT 6只
31.  嵌入式一体化触摸屏 TPC7062Ti 6只
32.  触摸屏支架   6只
33.  三相异步电动机 (380V,单速) PN(W):60、nN(r/min):1400、 UN(V):三相 AC 380      IN(A):0.33、连接组别:△/Y 6台
34.  三相异步电动机(380V,单速带离心开关) PN(W):60、nN(r/min):1400、UN(V):三相 AC 380      IN(A):0.33、连接组别:△/Y 6台
35.  三相双速异步电动机 PN(W):40/25、nN(r/min):2800/1400、UN(V):三相 AC 380      IN(A):0.25/0.2、连接组别:△/2Y 6台
36.  三菱下载线   6条
37.  触摸屏下载线   6条
38.  通讯线 PLC与触摸屏通讯 6条
39.  尖嘴钳 6寸 6
40.  剥线钳   6
41.  钢丝钳 6寸 6
42.  一字螺丝刀 3寸 6
43.  十字螺丝刀 3寸 6
44.  测电笔 DL8001 6
45.  万用表 MY60 6
46.  电工刀 得力DL0060 6
47.  斜口钳 6寸 6
48.  压线钳 HS-06WF(压插针) 6
49.  钢卷尺 3m 6
50.  一字螺丝刀 2×75 6
51.  十字螺丝刀 2×75 6

线材清单
序号 名    称 型号与规格 数量
1 软线 0.75mm 双色 6卷
2 软线 0.75mm 绿 6卷
3 软线 0.75mm 蓝 6卷
4 软线 0.75mm 黄 6卷
5 软线 0.75mm 红 6卷
6 插针 E1008 1000个
7 电工胶带   6个
8 行线槽 3025 6米
9 硬线 1mm 双色 6卷
10 硬线 1mm 绿 6卷
11 硬线 1mm 蓝 6卷
12 硬线 1mm 黄 6卷
13 硬线 1mm 红 6卷
14 扎带 3×100mm 100根
15 异型号码管 1.5mm2 1包

整体标准配置/1套
序号 名  称 规格/型号 单位 数量 备注
1 终端录像机   1
2 摄像机   6
3 硬盘   1
4 定位支架   6
5 安装线材   1
6 分屏器 2进1出 1
