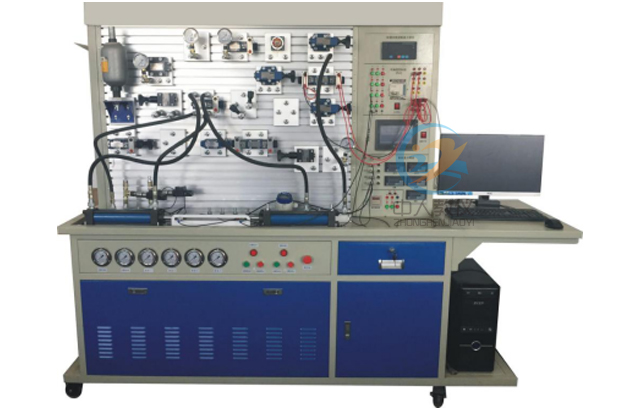

ZRYY-SF伺服比例液压综合实验台
伺服比例液压综合实验台装置具有开发测试分析系统,液压实验台通过对流量、压力、功率、转速、位移、时间、温度、计算机人机画面--计算机智能数据采集、分析、处理、--自动生产报表、曲线等一系列智能化动作后,完成各类常规的液压回路、马达、各类阀泵的动静态测试等实验。通过智能化数据采集液压实验台智能型液压综合实验装置实验,对液压系统的性能测试、智能控制、远程控制及液压系统和计算机的通讯技术得以掌握和提高。
伺服比例液压综合实验台,液压实验台

一、实验装置组成

实验装置由实验工作台、液压泵站、常用液压元件、电气控制单元、数据采集系统等几部分组成。
1、实验工作台
实验工作台由实验安装面板(铝合金型材)、实验操作台等构成。安装面板为带“T”沟槽形式的铝合金型材结构,可以方便、随意地安装液压元件,搭接实验回路。
2、辅助平台结构
由冷轧钢板表面静电喷塑而成,台面带有“T”型槽型材,方便实验时,液压回路的搭接,平台内部分为两部分结构,一半装有“T”型槽铝合金面板(实验完毕,方便液压元件的摆放)一半为油管支架,底部带有钢制滤油网板。辅助平台底部有四个万向脚轮,便于摆放。
3、常用液压元件
以国产力士乐系列液压阀元件(北京华德)为主,配置详见配置清单;
每个液压元件均配有油路过渡底板,可方便、随意地将液压元件安放在实验面板(铝合金型材)上。
油路搭接采用开闭式快换接头,拆接方便,不漏油。
4、电气控制单元
使用电源:国家标准供电电源——AC220V(±5%)、50HZ,带短路保护、漏电保护、过载保护等功能;
控制电压:安全控制电压—DC24V;
使用环境要求:能在环境温度-10℃——+50℃下使用;
可编程序控制器(PLC):采用日本三菱FX1N-24MR,I/O口20点,继电器输出形式。
漏电脱扣器,接触器,直流24V电源,电磁阀输出控制口,接近开关,连接线缆,插座,按钮,指示灯等
5、数据采集系统
本数据采集系统采用AD卡作为数据采集板卡;配置的传感器都是精度等级在0.5级以上的高精度传感器(可配置压力传感变送器、涡轮式流量传感器、温度变送器、位移传感器变送器、功率变送器、扭矩转速传感变送器等),各传感变送器都带标准信号输出,传感器外部连接电缆均使用屏蔽效果良好的专用电缆,保证了数据采集的精度。数据采集软件对这一系列传感器的输出信号进行数据采集,并实时描绘相关的曲线,生成实时数据报表,绘制任意XY轴的动态曲线,并且有曲线打印功能,数据报表保存打印功能,各个传感器参数设置功能等等。实现计算机智能数据采集、分析、处理、数字显示、曲线自动生成及实时监控等功能,符合未来液压控制的发展趋势。系统可以导入3DS、STL文件。并支持通过系统对此文件进行重新编辑,支持AC设置、CA设置、TA设置,将“AC设置”和“CA设置”中的动作进行串连,并可以设置每个动作的启停时间,同时还具备全部重置和全部删除功能。可以通过平台配套control将模型动画文件加载到课件上进行三维动画教学,实现课件中完全三维交互。该文件可支持PPT播放。

二、技术参数:

1)输入电源电压:三线五线AC380V±10%50HZ;
2)模块和元件直流电压:DC24V,4.5A,带自动短路保护功能;
3)控制电压:安全控制电压——DC24V;
4)使用环境:温度-10℃~+40℃相对湿度<85%(25℃)海拔<4000m(防尘防潮);
5)产品尺寸:长×宽×高=2450mm*700mm*1850mm;
6)总功率:<=5KW;
7)额定压力:<=7Mpa;
8)净重:约为295kg;
9)液压泵组部件:(双泵组)
系统额定工作压力:6Mpa。(最大可至7Mpa)
(1)电机—泵装置(2台)
A、定量叶片泵:公称排量12mL/r,容积效率90%;
定量叶片泵驱动电机:三相交流电压,功率2.2KW,转速1450r/min;
配先导式溢流阀。
B、变量叶片泵:低压变量叶片泵,公称排量12mL/r,压力调节范围4~7Mpa;
变量叶片泵电机:三相交流电压,功率1.5KW,转速1450r/min;
(2)油箱:公称容积60L;附有液位、油温指示计,吸油、回油滤油器,安全阀等;
(3)高品质液压油:中石油32#抗磨液压油
(4)风冷却器:压力0-1.6Mpa;流量:40L;

三、主要特点:

1.模块化结构设计,配有安装的底板,实验时可以随意在通用铝合金型材板上,组装回路操作简单方便。
2.具有很强的扩展性能:因采用模块化设计,元器件模块功能独立,扩展、升级方便。
3.该系统全部采用标准的工业液压元件,使用安全可靠,贴近实际。
4.快速而可靠的连接方式,特殊的密封接口,保证实验组装随便、快捷,拆接不漏油,清洁干净。
5.智能化实验数据采集处理方式。可以对液压回路等进行压力、流量、位移、功率、温度等现场仪表测试和分析,通过相应接口和测试软件,可以将液压测试数据在计算机上进行分析。
6.可编程序控制器(PLC)电气控制,机电液一体控制实验形式。
7.电气回路采用安全导线,24VDC安全电压;并带有电流型漏电保护装置。
8.电机--泵一体,运行稳定,噪音低。

四、实验项目:

一)常用液压元件的性能测试(静态、动态):
1.液压泵的特性测试;
2.溢流阀的特性测试;
3.节流阀的特性测试;
4.调速阀的特性测试;
5.减压阀的特性测试;
6.顺序阀的特性测试;
7.液控单向阀的特性测试;
8.电磁换向阀的特性测试;
二)液压传动基本回路实验:
1.采用节流阀的进油节流调速回路;
2.采用节流阀的回油节流调速回路;
3.采用节流阀的旁路节流调速回路;
4.采用调速阀的进油节流调速回路;
5.采用调速阀的回油节流调速回路;
6.采用调速阀的旁路节流调速回路;
7.简单的压力调定回路;
8.变量泵加旁路小孔节流的调压回路;
9.用多个溢流阀的压力调节回路(二级调压回路);
10.用减压阀的减压回路;
11.采用行程阀的速度换接回路;
12.调速阀串联的速度换接回路;
13.调速阀并联的速度换接回路;
14.采用三位换向阀的卸荷回路;
15.采用先导式溢流阀的卸荷回路;
16.采用顺序阀的顺序动作回路;
17.采用电器行程开关的顺序动作回路;
18.采用压力继电器的顺序动作回路;
19.采用液控单回阀的闭锁(平衡)回路;
20.用顺序阀的平衡回路;
21.蓄能器的应用。
三)学生自行设计、组装的扩展液压回路实验;(可扩展上百种实验)
四)可编程序控制器(PLC)电气控制实验
1.PLC的指令编程,梯形图编程的学习;
2.PLC编程软件的学习与使用;
3.PLC与计算机的通讯,在线调试、监控;
4.PLC对液压传动的优化控制;
五)数据采集系统实验:可进行实验数据采集、分析、处理、即时显示、实验曲线自动生成等功能实验。
六)比例液压类:
1、比例阀的性能测试:
1) 比例溢流阀的控制特性测试;
2) 比例溢流阀的负载特性测试;
3) 比例溢流阀的动态特性测试;
4) 比例方向阀的控制特性测试;
5) 比例方向阀的节流特性测试;
6) 比例方向阀动态特性测试。
2、液压比例控制相关实验:
1)电磁比例溢流阀的稳压控制回路实验;
2)电磁比例溢流阀压力控制系统;
3)电磁比例方向阀的换向回路;
4)电磁比例方向阀的截流特性的调速控制回路;
5)比例控制系统的液压缸位置控制实验;
6)比例系统的简单液压闭环控制实验等。
3、计算机控制电液比例位置系统的设计性实验
1)比例阀控制性能实验;
2)比例溢流阀的压力特性;
3)比例溢流阀压力特性测试装置;
4)比例溢流阀的输入输出特性的物理意义和测试方法;
5)比例溢流阀调压特性及测试方法;
6)比例溢流阀的动态特性实验;
7)比例溢流阀的动态特性测试装置;
8)比例溢流阀压力阶跃响应特性曲线的测试方法;
9)比例溢流阀动态特性各参数物理意义和计算方法;
10)电磁比例方向阀的流量特性实验
11)电磁比例方向阀流量特性测试装置;
12)电磁比例方向阀控制器的输入输出特性的物理意义和测试方法;
13)电磁比例方向阀的流量特性及测试方法;
14)电磁比例方向阀的动态性能实验;
15)电磁比例方向阀的动态特性装置;
16)电磁比例方向阀的流量阶跃响应特性曲线的测试方法;
17)电磁比例方向阀的动态特性和参数物理意义和测试方法;
18)电液比例力控制系统性能实验;
19)电液比例力控制系统的组成、工作原理和校正方法;
20)计算机在电液比例力控制系统的作用;
21)系统动态分析原理和时域参数的测试方法;
22)数字PID控制器结构参数对系统动态性能的影响;
23)电液比例位置控制系统的性能实验;
24)计算机在电液比例位置控制系统的作用;
25)系统动态分析原理和时域参数的测试方法;
26)常用PID控制器类型和算法;
27)数字PID控制器结构
参数对系统动态性能的影响;
4、伺服阀的性能测试
1)伺服换向阀的流量特性实验;
2)伺服换向阀流量特性测试装置;
3)伺服换向阀控制器的输入输出特性的物理意义和测试方法;
4)伺服换向阀的流量特性及测试方法;
5)伺服换向阀的力控制系统性能实验;
6)伺服换向阀的力控制系统的组成、工作原理和校正方法;
7)计算机在伺服换向阀的力控制系统的作用;
8)系统动态分析原理和时域参数的测试方法;
9)常用PID控制器类型和算法;
10)数字PID控制器结构参数对系统动态性能的影响;
11)闭环力控制系统;
13)伺服换向阀的位置控制系统的性能实验;
14)伺服换向阀的位置控制系统的组成、工作原理和校正方法;
15)计算机在伺服换向阀的位置控制系统的作用;
16)系统动态分析原理和时域参数的测试方法;
17)常用PID控制器类型和算法;
18)数字PID控制器结构参数对系统动态性能的影响;
19)电液比例液压马达转速控制实验(客户选配);
20)电液比例调速阀流量特性能实验;
21)电液比例调速阀流量特性测试装置;
22)电液比例调速阀控制器的输入输出特性的性物理意义和测试方法;
23)电液比例调速阀的流量特性及测试方法
24)电液比例调速阀动态性能实验;
25)电液比例调速阀动态特性测试装置;
26)电液比例调速阀流量阶跃响应特性曲线的测试方法;
27)电液比例调速阀动态特性各参数物理意义和计算方法
28)电液比例转速控制系统性能实验;
29)电液比例转速控制系统的组成、工作原理和校正方法;
30)计算机在电液比例转速控制系统作用;
31)系统动态分析原理和时域参数的测试方法
32)掌握常用PID控制器类型和算法;
33)深入理解数字PID控制参数对系统动态性能的影响;

五、配置清单

序号 名  称 规 格 型 号 数 量 备 注
实验操作台
实验台 钢结构焊接而成 1台 中人教仪
辅助实验台 钢结构加铝型材搭接而成 1套 中人教仪
万向轮 带自锁功能;滚轮式轴承 4只 安装实验台底部
脚垫 可调节固定 4只 安装实验台底部
液压泵站
专用泵站控制系统
(1套)
空开带漏保 1只 CHNT
交流接触器   2只 CHNT
220V继电器 2只 欧姆龙
急停按钮 1只 中人教仪
按钮(红、绿) 各2只 中人教仪
10  指示灯 2吸 中人教仪
11  急停按钮 各1只 中人教仪
12 P 定量叶片泵+驱动电机 额定排量:12ml/r
额定压力:21MPa
额定功率:2.2kw
额定电压:AC380V
  中人教仪
13  变量叶片泵+驱动电动机 额定排量:6.67ml/r
额定压力:6.3MPa
额定功率:1.5kw
额定电压:AC380V
1套 中人教仪
14  蓄能器 NXQ-0.6L 1套 凯虹液压
15  油箱 额定容积60L 1只 中人教仪
16  空气滤清器 HS-1163 1只 登胜液压
17  吸油滤油器 MF-04 1只 登胜液压
18  先导式溢流阀 DB10 2只 SUPER
19  先导式溢流阀阀块   2套 中人教仪
20  油温油面计 LS-3 1只 登胜液压
21  单向阀 S10A12B/ 2只 华德液压
22  风冷器 AW0607-CA1∮220V 1只 恒昌
23  压力表 YN-60 0-10MPa 2只 飞天液压
24 系 系统辅助压力表 YN-60 0-10MPa 4只 飞天液压
25  油管 1.5米 2条 中人教仪
液压配件
26  双作用液压缸组件 元件型号:MOB-50*200-LB
最大行程:200mm缸径50
2只 TIANYU
27  节流阀截止阀组件 元件型号:DV12-1-10B/ 2只 华德液压
28  单向阀组件 元件型号:S10A02B/ 2只 华德液压
29  液控单向阀组件 元件型号:SV10PB1-30B/
组件型号:FQ-SV10-3F
1只 华德液压
30  溢流阀(直动式) 组件 元件型号:DBDH6P10B/100
组件型号:FQ-DH6P-2F
2只 华德液压
31  溢流阀(先导式) 组件 元件型号:DB10-1-30B/315
组件型号:FQ-DB10-3F
1只 华德液压
32  顺序阀组件 元件型号:DZ10-1-30B/210YM
组件型号:FQ-DZ6-3F
2只 华德液压
33  单向调速阀组件 元件型号:2FRM5-31B/15QB
组件型号:FQ-2FRM5-2F
1只 华德液压
34  减压阀组件 元件型号:DR10-1-30B/100Y
组件型号:FQ- DR10-2F
1只 华德液压
35  二位三通电磁换向阀组件 元件型号:3WE6A61B/CG24N9Z5L
组件型号:FQ-3WE6A-3F
1只 华德液压
36  二位四通电磁换向阀组件 元件型号:4WE6C61B/CG24N9Z5L
组件型号:FQ-4WE6C-3F
2只 华德液压
37  三位四通电磁换向阀(O) 组件 元件型号:4WE6E61B/CG24N9Z5L
组件型号:FQ-4WE6E-3F
1只 华德液压
38  三位四通电磁换向阀(M) 组件 元件型号:4WE6G61B/CG24N9Z5L
组件型号:FQ-4WE6G-3F
1只 华德液压
39  三位四通电磁换向阀(Y) 组件 元件型号:4WE6J61B/CG24N9Z5L
组件型号:FQ-4WE6J61B -3F
1只 华德液压
40  二位四通手动换向阀组件 元件型号:4WMM6E50B/
组件型号:FQ-4WMM6E-3F
1只 华德液压
41  压力继电器组件 元件型号:HED80A1X/100Z14KW
组件型号:FQ-HED8-1M
1只 华德液压
42  比例溢流阀 元件型号:DBE10-30B/100YM
组件型号:FQ- DBE10-1M
1只 北京华德液压
43  放大器 元件型号:VT-200S40
组件型号:FQ- VT-200S40-1M
1只 北京华德液压
44  电磁比例换向阀 元件型号:4WRE6E16-10B/24Z4M(带反馈)
组件型号:FQ-4WRE6E16-10B/24Z4M
1只 北京华德液压
45  放大器 元件型号:VT-5005
组件型号:FQ- VT-5005
1只 北京华德液压
46  伺服液压阀 FF-102 1只 中航工业
609研究所
47  伺服液压缸(带位移传感器) 元件型号:Φ50×36×200 1只 无锡
48  位移传感变送器 元件型号:0-200mm 1只 内置在伺服缸内
49  压力管路过滤器 元件型号:ZU-E25×10S 2只 常州
50  四通组件 组件型号:FQ-4T-3F 6个 中人教仪
51  甘油式压力表组件 组件型号:FQ-10MP a-1F-1M 4只 雷尔达
52  高压油胶管组件 组件型号10-1-25.6MP a-2M-0.7 10根 中人教仪
53  高压油胶管组件 组件型号10-1-25.6MP a-2M-1.0 15根 中人教仪
54  液压阀过渡底板 液压阀专用底板安装在阀上 20块 中人教仪
55  快换接头阳接头 开闭式液压快速接头 90只 威尔康
56  快换接头阴接头 开闭式液压快速接头 56只 威尔康
57  进油分油组件 组件型号:4P-4F 2套 中人教仪
58  回油分油组件 组件型号:4T-4F 1套 中人教仪
59  液压油 32#抗磨液压油 60升 中石油
数据采集系统
60  计算机 带PCI插槽、COM接口,全国联保 1台 联想品牌机
61  显示器 19’液晶显示器 1台 联想品牌机
62  数据采集卡 SJCJ 1块 中人教仪
63  数据采集线缆   1根 中人教仪
64  压力传感器 KE-240001/100BG5W 4-20mA信号输出 2只 中人教仪
65  流量传感器 LWGY-6  4-20mA信号输出 1只 中人教仪
66  温度传感器 Pt100  4-20mA信号输出 1只 中人教仪
67  位移传感器 NS-WY03 0-300mm  4-20mA信号输出 1只 中人教仪
68  连接电缆 2米 1根 中人教仪
控制面板
69  PLC输入输出模块 组件型号:FQ-PLC-IN/OUT
PLC:三菱FX1S-20MR  20点
1套 三菱
70  数据采集模块 组件型号:FQ-PCI-2W
采集卡:PCI-1713U
32路单端或16路差分模拟量输入,或组合输入方式、12位A/D转换分辨率、A/D转换器的采样速率可达100KS/s、卡上4096采样FIFO缓冲器、2,500VDC隔离保护、每个输入通道的增益可编程、支持软件、内部定时器触发或外部触发采样模式
1套 中人教仪
71  智能显示模块 组件型号:FQ-ZN-50W
压力显示仪表
流量显示仪表
位移显示仪表
温度显示仪表
1套 中人教仪
附件
72  接近开关 DC24V二线制 4只 工业件
73  接近开关专用支架 铝型材,专业开模制作 4套 中人教仪
74  PLC编程电缆   1根 三菱
75  电源插排 AC250V 三孔 1个 公牛
76  产品使用手册 说明书、指导书 1册 中人教仪
77  液压图册   1册 中人教仪
78  设备维修必备工具 内六角扳手(九件套)1套、螺丝刀(九件套)1套、活动扳手12寸2把、尖嘴钳1把 1套 标准件
