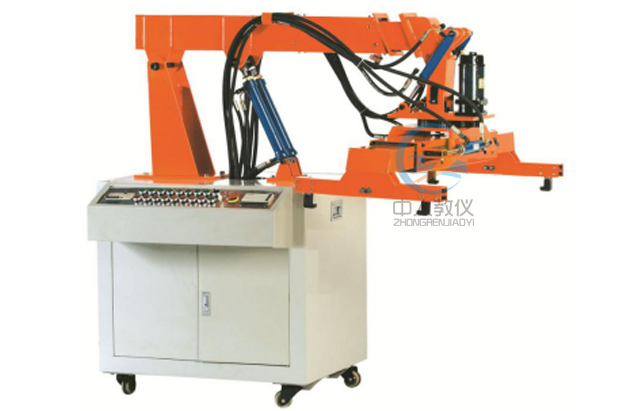

ZRYY-ZMD液压正面吊实训台
液压正面吊是集装箱装卸用的一种机械，它广泛应用于港口、鉄路、公路运输作业。目前中小型正面吊几乎全部采用液压传动。液压正面吊具有体积小、重量轻、操作灵活方便、提升力大、易于实现过载保护和室内操纵等优点。近年来高新微电子技术在液压技术上的应用，使工程机械、建筑机械以及运输机械综合技术水平越来越高，提高了这些机械的使用可靠性、操作安全性、舒适性和使用寿命，其适应性更强。
一、实验项目
1、液压传动各元部件结构及工作原理观摩、拆装实验。2、液压挖掘机械演示控制实验。
3、PLC软件及控制实验。
4、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
二、实验内容
1、正面吊机械演示控制实验1）抓举作业，抓举集装箱实验；
1）提升作业，主臂和伸缩臂复合进行工作实验；
2）回转作业，抓举横梁提升同时平台回转；（配马达旋转平台）
3）返回，平台回转、主臂和伸缩臂配合回到初始位置。
2、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
1) PLC指令编程、梯形图编程学习；
2) PLC编程软件的学习与使用；
3) PLC与计算机的通讯、在线调试；
4) PLC在液压传动控制中的应用以及控制方案的优化。
三、性能与特点
1、工程机械实训装置采用冷轧钢板（并经过喷塑、防腐处理）制作，台式结构，控制操作于一体。2、电气操作控制为下置式，液压站放置于液压台主柜内。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。
3、正面吊机械按实物比例缩小的全金属结构，实验时启动液压系统根据实验要求模以操作机械进行工作。
4、正面吊机械是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5、实验控制采用手动控制和自动控制两种方式。
6、实验部件采用耐压胶管，压力可达到25Mpa。
7、带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。
四、主要技术参数
电机型号：M3P4H523 功率：2.2KW 转速：1420r/min油泵型号：VAI-15F-A3 额定压力：7Mpa 额定流量：8ml/rev
外形尺寸：1550×650×1800mm
五、正面吊实验台的配置清单
| 序号 | 名称 | 规格型号 | 数量 | 厂 家 | 备 注 |
| 液压站 | |||||
| 1 | 电机 | M3P4H523 | 1 | 捷佳 | |
| 2 | 变量叶片泵 | VAI-15F-A3 | 1 | 朝田液压 | |
| 3 | 油箱 | 40L | 1 | 中人教仪 | |
| 4 | 油位指示计 | YWZ-150 | 1 | 浙江东瓯 | |
| 5 | 回油滤油器 | WU-160×100J | 1 | 浙江金洋 | |
| 6 | 空气滤清器 | EF-25 | 1 | 浙江金洋 | |
| 7 | 液压油 | 32# | 1 | 中人教仪 | |
| 8 | 油路板集成块 | 1 | 中人教仪 | ||
| 液压控制元件 | |||||
| 9 | 油缸 | M0B30/16/300LB | 3 | 上海正控 | |
| 10 | 轴向柱塞液压马达 | 10MCY14-1B | 1 | 宁波 | |
| 11 | 三位四通电磁换向阀 | D5-02-3C2 | 2 | 朝田液压 | |
| 12 | 叠加单向阀 | MCA-02 | 1 | 朝田液压 | |
| 正面吊机械模块1（挖掘机械） | |||||
| 13 | 抓举横梁 | 1套 | 中人教仪 | ||
| 14 | 主臂 | 1 | 中人教仪 | ||
| 15 | 伸缩臂 | 1 | 中人教仪 | ||
| 16 | 回转机械 | 1套 | 中人教仪 | ||
| 17 | 带减速调速电机 | 220V 120W | 1台 | 欧鹏电机 | |
| 测控元器件 | |||||
| 18 | PLC | FX1S-20MR | 1 | 三菱 | |
| 19 | PLC通讯电缆 | 1 | 三菱 | ||
| 20 | 接近开关 | LJ12A3-4-Z/BX | 2 | 长丰电子 | |
| 21 | 中间继电器 | HH54P | 8 | 前进电器 | DC24V |
| 22 | 接触器 | CJ20-25 | 3 | 德力西 | 20A 220V |
| 23 | 三相漏电保护开关 | DZ47LE | 1 | 德力西 | C20 |
| 24 | 塑料外壳式断路器 | DZ108-20 | 2 | 德力西 | 6.3-10A |
| 25 | 单极断路器 | DZ47-63 | 2 | 德力西 | C6 1P |
| 26 | 单极断路器 | DZ47-63 | 2 | 德力西 | C3 1P |
| 27 | 紧停按钮 | LAY50-11Z | 1 | 上海双科 | |
| 28 | 自锁带灯按钮 | LAY50-11DT/24 | 4 | 上海双科 | |
| 29 | 两档旋钮 | LAY50-11X2 | 2 | 上海双科 | |
| 30 | 信号灯 | NXD-211 | 8 | 上海双科 | 24V |
| 31 | 开关电源 | HS-150-24 | 1 | 上海明纬 | |
| 32 | 普通按钮 | CAY50-11 | 4 | 上海双科 | |
| 33 | 二极管 | ZN4007 | 6 | MIC | 200V |
| 34 | 电器控制模块 | 1 | 中人教仪 | ||
| 软件与文档资料 | |||||
| 35 | PLC编程软件 | 1 | 三菱 | ||
| 36 | PLC编程手册 | 1 | 三菱 | ||
| 37 | 使用说明书 | 1 | 中人教仪 | ||
| 38 | 实验指导书 | 1 | 中人教仪 | ||
| 39 | 装箱单 | 1 | 中人教仪 | ||
| 辅助元件 | |||||
| 40 | 三通接头 | M16×1.5 | 3 | 中人教仪 | |
| 41 | 三通接头 | M14×1.5 | 3 | 中人教仪 | |
| 42 | 耐压胶管 | 4 | 上海 | ||
| 43 | 防震压力表 |
YTN60 （0-10MPa 2.5级） |
3 | 红旗 | |
| 44 | 液压阀过渡集成块 | 2 | 中人教仪 | 铝合金和PVC组合模块 | |
| 配套工具 | |||||
| 45 | 活动扳手 | 10，， | 1 | 上海 | |
| 46 | 内六角扳手 | 1 | 上海 | ||
| 47 | 开口扳手 | 8-10 | 1 | 上海 | |
| 48 | 开口扳手 | 12-14 | 1 | 上海 | |
| 49 | 开口扳手 | 17-19 | 1 | 上海 | |
| 50 | 螺丝刀（一字、十字） | 6，， | 各1 | 上海 | |
| 51 | 螺塞 | M10×1 | 10 | 上海 | |
| 52 | 尖嘴钳 | 1 | 上海 | ||
| 53 | 工具盒 | 1 | 上海 | ||
| 54 | 防尘罩 | 1 | 中人教仪 | ||
| 易损件 | |||||
| 55 | 组合垫 | φ10 | 10 | 浙江 | |
| 56 | O型圈 | 20 | 昆山 | ||
| 57 | O型圈 | 10 | 昆山 | ||
| 58 | O型圈 | 10 | 昆山 | ||
| 59 | 生料带 | 1 | 苏州 | ||
| 实验操作台 | |||||
| 60 | 正面吊机械 | 1200×900×700mm | 1 | 中人教仪 | |
