中央空调实训考核装置

中央空调实训考核装置,智能型中央空调实验装置适合制冷及相关专业的中级、高级工和技师的鉴定考核及中央空调课题的设计、开发。咨询热线13122891392 ...

订购热线:021-66581511

中人教仪厂是专业生产中央空调实训考核装置,智能型中央空调实验装置及配件的厂家,生产的中央空调实训考核装置,智能型中央空调实验装置品质过硬,中人品牌在国内已经拥有几百所院校客户。


本文关键词:中央空调实训考核装置

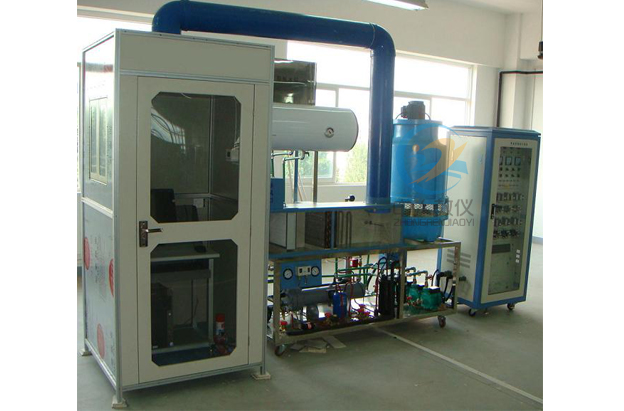

ZRLR-13中央空调实训考核装置

一、 产品概述:

智能型中央空调实验装置是根据《中华人民共和国教育行业标准(制冷和空调运用与维修专业仪器设备配备标准)》,教育部“振兴21世纪职业教育课程改革和教材建设规划”的教学要求,结合生产实际和职业岗位的技能要求,按照职业及本科院校的教学、实训、实验要求研制和开发的产品。
该装置适合高等职业院校、中等职业学校及本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化及机电一体化》、《空气调节技术与运用》等课程的教学与实训。该装置也适合制冷及相关专业的中级、高级工和技师的鉴定考核及中央空调课题的设计、开发。
 中央空调实训考核装置,智能型中央空调实验装置

二、 特 点

1,半实物化实训教学 本装置是将中央空调微型化,同时保证整个中央空调系统的完整性和合理性,整套实训设备可演示夏季制冷循环,冬季制热循环,在蒸发器、冷凝器、冷却塔、模拟锅炉配置了温度测量点,便于学生观察、了解各种参数的变化情况和系统的工作状况。并增加了一些辅助配置,让学生全面地掌握中央空调技能知识
2,实用性强 控制器采用一台三菱(FX3U-48MR/ES-A<FX2N-48MR-001 的升级版>)及相关继电器、控制开关、指示灯、标准通信接口可编程控制器,上位机软件实时显示系统运行状态及数据。
3,直观性强 实训装置直观展示了中央空调的系统结构、工作原理,可清楚的看到制冷循环系统结构及主要部件的实物,系统还配置有系统完整流程图、交流电压表、交流电流表、真空压力表、信号指示灯使整个系统的实时工作状态一目了然;便于教学演示讲解及学生对课本知识的理解掌握。此外,管路中设有视液镜可观察制冷剂状态;高压管路为红色部分,低压管路为蓝色部分。
4综合性强 整套实训装置集制冷系统、电气控制系统、故障模拟系统于一体,满足对实训的要求。
5, 制冷、制热系统循环示教板:分别用彩色灯光演示真循环过程。
6中央空调制冷、制热循环输送管路:用最新型色铝塑管以及铜件连接,并标有明显的走向标志。输送管路经电磁阀、风机盘管输送给模拟房间或模拟风管、根据所需调节风速开关或风量。
7带电脑串行接口,组成智能化测试装置:系统的控制软件采用全汉化菜单式操作。测温器是高精度的PT100,自动A/D摸数转换器转换成数字信号,经Rs232电脑接口输出,在电脑安置相关程序之后,屏上清楚记录、采样、通过打印机输出进行理论分析。
8制冷空调仿真教学软件
a) 本软件利用交互式的动画方式,包含制冷与制热、变频空调、中央空调和小型冷库4个实训单元的研制工作,总共包含了近20多个实训项目,基本覆盖了空调、冰箱、中央空调、冷库等职业技能实训和鉴定设备技术规范中所列出的主要技能项目。

三,技术参数

1.电源:三相五线 AC 380 V±10%  50Hz;
2.最大供冷量:7.5kW;
3.最大输入总功率:6.5kW;
4.制冷额定功率:3.8kW;
5.最大堵转电流:50A;
6.制热额定功率:2.0kW;
7.额定输入电流:7A;
8.循环风量:700m3/h;
9.制冷剂:R22;
10.漏电动作电流:≤30mA;
11.噪声:35-40dB(A);
12.安全保护措施:具有过压、过流、过载、漏电、接地四种保护措施,符合国家相关标准。

四 装置的配置

1,控制器系统配置:控制系统由可编程控制器、数据采集、力控组态软件等组成。控制器采用三菱PLC FX2N-48MR可编程控制器,并加有一个6点的压力扩展模块和两个模拟量采集模块。系统具有手动和自动两种控制方法控制,并且可通过上位机力控软件监测系统运行工况,即系统中制冷状态、制热状态、温度大小、设备运行状态等情况。通过PLC模拟量模块采集温度等相关系统参数对整个系统进行自控。通过对PLC程序编辑,可改变系统的控制过程。组态软件借助于Windows 2000/XP多任务环境,是本系统的管理与调度的中心,实现对整个系统的集中管理、以及对整个楼宇的被控设备进行监测、调度、管理,实现设备的联动控制。在不接对象时,还能完成中央空调电气系统排故实训。
2,控制柜:铁质双层亚光密纹喷塑结构,结构坚固。前门采用透明设计,可观察到中央控制器、接触器、热保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图及PLC主机单元及测试点。
3交流电源控制单元:三相四线制AC 380V电源供电,并设有漏电保护器控制控制屏总电源。
3模拟故障:模拟故障设置由故障箱与软件结合完成,学生根据工艺分析故障可能产生的原因,确定故障发生的范围,并进行排故。
4,测量仪表
电源电压指示单元:提供1只交流电压表和3只交流电流表,用于测量系统电网电压与测量压缩机、冷却水泵、冷冻水泵工作电流。制冷系统压力检测单元:提供2只真空压力表和1只双组压力控制器,测量范围分别为-0.1~1.5MPa、-0.1~3.5MPa,可显示系统压缩机低压侧和高压侧的压力变化,对压缩机起到保护作用。
5,中央空调实训考核装置采用3匹水冷机组,配置2台冷却水泵(其中1台备用)、2台冷冻水泵,终端采用一个模拟大厅(风管送风)和一个模拟客房,采用一套分水器和集水器对冷量进行分配调节,整个中央空调采用PLC作为主控机,由计算机通过通信线与PLC进行通信,从而控制整个空调的运行,也可通过网络实现远程控制。空调的运行参数由传感器及变送器进行采集,并通过A/D模块转换后送入PLC中,再由PLC送到计算机中进行实时显示监控。
6. 该装置可实现手动控制和计算机控制两种控制方式:
A手动控制按钮在控制柜的门上,这些控制按钮接入到PLC各个相应的输入变量上,可直接对整个中央空调进行控制;
B计算机控制则采用组态技术建立计算机与PLC之间的稳定通讯,从而控制整个中央空调,并实现对空调运行数据的显示、分析等各种功能,同时也可通过网络升级建立远程计算机与现场计算机的通讯,实现对中央空调的远程控制

五,基本配置实训项目:

序号 设备名称 数量
1 水冷制冷机组(配3匹压缩机、水冷冷凝器器及蒸发器) 1台
2 冷却水系统(2台冷却水泵、1台3吨冷却水塔) 1套
3 冷冻水系统(2台冷冻水泵1套分水器及集水器1台膨胀水箱) 1套
4 供暖系统(1台水加热器,1台热水泵) 1套
5 模拟客房(1个客房模形900×900×1750 mm,1台风机盘管,1套温控器及风量调节系统) 1套
6 模拟大厅 (1个大厅模形900×800×1750 mm,1套空气处理系统,1套送风管,1套回风管及相关配套设备) 1套
7 配电柜800×600×1700mm (内置1台三菱(FX3U-48MR/ES-A<FX2N-48MR-001 的升级版>)及相关继电器、控制开关、指示灯、标准通信接口和配套设备) 1台
8 中央空调PLC应用程序) 1套
9 工业组态软件 1套
10 PLC编程软件 1套
11 中央空调PLC应用程序 1套
12 中央空调组态应用程序   1套
13 制冷软件 1套
14 计算机,品牌电脑,配置不低于CPU Intel酷睿2双核E7500/内存 2G DDR2/硬盘320G/声卡全双工/DVD刻录/17寸液晶显示器/网卡/4个以上USB/WindowsXP操作系统。(电脑用户自配) 1台
15 可移动式学生终端计算机台架 (钢木结构≥ 550×550×900 mm) 1台

六,实训内容

1.认识中央空调的结构及设备的实训;
2.中央空调启动和停止的实训;
3.中央空调的运行、调节操作实训;
4.对中央空调的运行工况及各运行参数进行检测实训;
5.对可编程控制器PLC进行高级编程及PLC的安装接线调试进行实训;
6.配套压力变送器、温度传感器和相应的A/D转换功能模块,可对整个中央空调的运行参数进行采集、实时监控等实训;
7.组态技术应用实训:采用组态技术实现对中央空调运行进行动画显示,运行数据显示、实时监控、组态等功能;
8.网络远程控制实训;
9.网络的安装及设置实训;
10.传感器及变送器安装和使用实训
