变风量中央空调系统实验装置

变风量中央空调系统实验装置,中央空调系统综合实训设备具有真实的中央空调系统(VAV和风机盘管+新风系统)和相应的楼宇自动控制系统、完全真实的工程环境。 ...

订购热线:021-66581511

中人教仪厂是专业生产变风量中央空调系统实验装置,中央空调系统综合实训设备_学及配件的厂家,生产的变风量中央空调系统实验装置,中央空调系统综合实训设备_学品质过硬,中人品牌在国内已经拥有几百所院校客户。


本文关键词:变风量中央空调系统实验装置

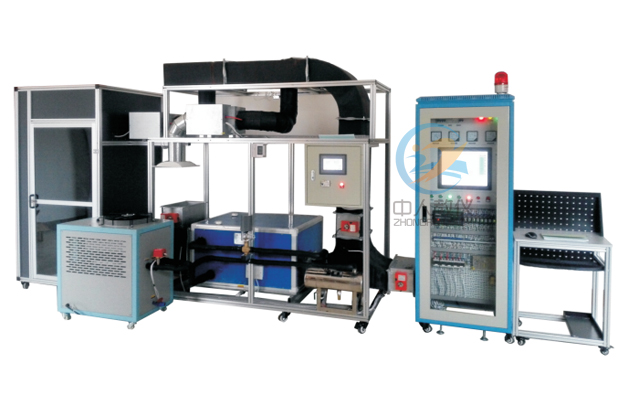

ZRLR-BZK变风量中央空调系统实验装置

一、概述

   1、  VAV是Variable Air Volume(变风量系统)的简称,在空气调节系统,为了应对末端负荷的变化,在输冷/热介质流量不变的情况下,通过改变风量来调整需要冷/热量的输送以满足变化的需求。  VAV(变风量空调系统)是一种通过改变送风量来调设计标准、《采暖、通风与空气调节设计规范》(GBJ19-87-2003)。《通风与空调工程质量检验评定标准》(GBJ304-2002)《简明通风设计手册》(GB50194-2002)《压缩机、风机、泵安装工程施工及验收规范》(JBJ29-2002)《电气装置安装工程低压电器施工及验收规范》(GB50254-96)《大气污染物综合排放标准》(GB16297-1996)。《环境空气质量标准》(GB3095-1996)、《城市区域环境噪声标准》(GB3096-93)《建筑设计防火规范》(GB50016-2006)、《公共建筑节能设计标准》(GB50189-2005)。
      2、 中央空调系统综合实训设备也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工(高级)》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工(初级、中级、高级)》、《家用制冷设备原理与维修》等课程。
变风量中央空调系统实验装置,中央空调系统综合实训设备

二、产品特点

1、具有真实的中央空调系统(VAV和风机盘管+新风系统)和相应的楼宇自动控制系统、完全真实的工程环境。让学生进行楼宇暖通监控系统的元件、作用、组成和原理的认识实训。 通过客户端对系统进行保存系统监控节点的资料、图形等的操作,并监控与管理所有在网络上的监控节点,进行楼宇空调供水及锅炉监控系统的演示操作、点表的认识和DDC控制器同各元器件之间的接线操作实训、故障的与排除等实训操作。
2、采用智能DDC控制系统采用自动水流量控制(流量积分调节阀)变频控制技术,智能变频控制系统,达到操作方便、节能降噪的目的
3、 采用智能DDC控制系统,LonWorks®总线专用节点,基于Neuron® FT-5000神经元微处理器,配有Flash存储器、网络收发器和 LonWorks®总线网络接口等。预载变风量箱可配置控制程序。
 4、VAV应用模式包括:自动模式、加热模式、制冷模式、 清晨预冷模式、夜间净化模式和紧急模式。
5、集成一体化风阀执行器,并具备风量测量功 能;依靠调节风阀来实现制冷或加热要求,通过PI算法调节供 风量在最大与最小风量之间,维持区域温度在用户设定。
6、 采用市场主流变风量(VAV)控制技术:变定压控制原理来控制主管风量,末端控制箱具有独立的DDC控制系统。
7、设备采用冷热单风道系统——变风量——供冷—热,配用冷水机机组与实际工程结合,易于学习和掌握知识和进行中央空调系统智能控制系统的设计、调试和运行管理工程技术训练。

三、产品参数

 1、box支管路内风速6~8m/s, 干管路内风速8~14m/s;6个通用输入点(UI),2个数字输入点田(BI),2个模拟输出点(AO),3个数字输出点(BO)和4个可配置的输出点(CO),可测量风量风阀控制器4-20MA,压差传感器4-20MA。
 2、通风设备设计风量:通风柜面风速:0.3~0.8 m/s,单台通风柜设计风量1500m3/h,
3、换气次数:换气数:8~12次/小时
4、工作环境:环境温度范围为-5℃~+40℃  相对湿度<85%(25℃)  海拔< 4000m
5、装置容量:<4.8kVA
6、外形尺寸:4000mm×1000mm×2000mm
7、制冷剂类型:R22
8、安全保护:具有漏电压、漏电流保护装置,安全符合国家标准
9、电压:输入电源:3800V±10% 50Hz

四、通风柜技术参数

          变风量系统(VAV)通风系统
       1、采用直接风速测量控制系统,能够快速有效的保证通风柜面风速,从而达到保证实验室工作人员安全的目的。为避免环境温湿度对普通风速传感器的基准点飘移影响,通风柜控制系统使用热线型风速传感器对面风速进行真实测量;风速传感器配备独特的自洁式过滤器,具有防灰尘堵塞功能;
       2、风压传感器检测到面风速变化时,控制器发出信号给执行器,通过改变变风量阀门开度来使面风速回到设定值,要求系统响应时间小于3秒;
   通风柜的风速传感器实时监测真实的面风速,当面风速不在设定范围内时,经15秒延时后监控器发出声光报警;
       4、监控器有最大风量和最小风量功能,当发生紧急情况时可以按下最大风量按钮,排风阀门完全打开,当希望通风柜以小风量运行时(例如晚上)可以按下最小风量按钮,通风柜以小风量运行;
       5、风柜上的监控器还具有低风速运行按钮,按下这一按钮,可以使面风速设定值为正常值的70%,用来减少气体排放以节能,(当通风柜内有高危险性物质时不建议使用)。
   6、系统采用变静压传感自动变频控制,静压传感自动变频控制可以根据开启通风设备的数量变化,将其感应到的静压转变成0-10v的电信号输入变频器从而自动调节风机频率,使风机的抽风量与实际所需排风量相匹配,从而确保排风效果,达到节能节噪的效果;
7、每台通风柜安装一个风量调节阀,其控制开关和变频控制系统及风机联动,可实现单台或多台通风设备等不同工况下的控制。风量调节阀采用数显可调角度的电子风量调节阀,
8、系统风阀和风机整体联锁,实现气流的有序流动,平衡系统风量,防止气流反串、倒流。
9. 控制柜:铁质双层亚光密纹喷塑结构,结构坚固。前门采用透明设计,可观察到中央控制器、接触器、保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图,主控制柜配置表如下:

编号 名称 单位 数量
1 配电控制柜,网络式机柜 1 1800*700*700MM,采用蓝色框架结构,白色为搭配色,前后开门,方便实训操作,前门采用玻璃装饰,美观大方(面板:铁质面板,激光雕刻,彩色喷绘)
2 三相4P带漏电开关 1 32A
3 三相保险 1 32A
4 450V电流表,30A电流表 1 6L2
5 按钮 8
6 开关电源:为控制系统提供电源 1 Q60.:提供+24V.+5V
7 中间继电器 8 24V
8 交流接触器 5 220V
9 DDC控制器 1 A、12个通用输入点(UI),
B、8个数字输入点(DI),
C、6个模拟输出点(AO),
D、8个数字输出点(DO) ,

五、系统总配置表

序号 名称 参数 单位 数量 说明
1 变风量box末端装置 1、6个通用输入点(UI),2个数字输入点田(BI),2个模拟输出点(AO),3个数字输出点(BO)和4个可配置的输出点(CO)
2、可测量风量
3、风阀控制器4-20MA
4.、压差传感器4-20MA
2
2 VAV变风量风柜控制柜 1、D720-0.4K 变频器
2、,FX3U-24 PLC,AN
3、 7寸触摸屏
4、FX3U-3A
5、尺寸500*500*200MM
1
3 VAV变风量风柜 尺寸:1200*600*800MM
风量:1800
制冷量:5000W
水流量:2T
1
4 制冷主机 冷水机:5000W,侧出风
水泵  3T
出水温度7度,回水温度12度
智能水机控制(含:高压传感器,低压传感器,智能触控屏)
1
5 中央空调主控制柜DDC控制柜 铁质双层亚光密纹喷塑结构,结构坚固。前门采用透明设计,可观察到中央控制器、接触器、热保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图。
1、尺寸:800*700*1700
2、 电力控制系统
3 、控制监控系统
4、DDC控制器:
A)、12个通用输入点(UI),
B)、8个数字输入点(DI),
C)、6个模拟输出点(AO),
D)、8个数字输出点(DO) ,
1
6 LonWorks总路线网卡   1
7 VAV末DDC温度调装置 DI输入4-20MA,DO输出4-20MA 2
8 制热加热器 专业中央空调管道加热器*(不锈钢)3000W
9 模拟房 1000*1000*2000MM铝型材 1
10 中央空调主监控系统 C P U:Intel 1037U 1.8GHz 22nm双核处理器TDP 17W超低功耗处理器
主 板:Intel M11工控固态节能主板
内 存:1G DDR3 1333超高速内存,支持1333/1066MHz内存,最大可支持8GB。
硬 盘:60G SSD固态硬盘
显 卡:集成Intel  HD Graphics核心显卡,提供VGA、LVDS、双HDMI显示输出,LVDS支持双通道24bit,支持单独显示、双显复制、双显扩展。
声 卡:集成ALC662 6声道高保真音频控制器
网 卡:集成1个RTL千兆网卡,支持网络唤醒、PXE功能。
电 源:外置电源(100V至220V宽幅电压,全球通用)
显示屏:17寸LED工控屏 分辨率:1024*900
触摸屏:台湾军工Touchkit 4线触摸屏,透光率高;性能稳定,触摸灵敏
整机接口:4* USB 2.0接口,其中两个可支持USB3.0(需定制),
1* HDMI接口:1* VGA接口,1* RJ-45网络接口,1* Line out(绿色),1* Mic(红色)
2*COM串口,1* 12V DC_JACK输入接口

11 移动式台架 3000*700*2000MM铝型材:40*40MM 1
12 标准风管 直通
 弯头  1个
三通1个,
150MM弯头4个
主管6米
1
13 监控、控制软件   1

14
风阀 供电:24V
风阀角度调节(0°,18°,36°,54°,72°,90°)。 通电自动复位风阀,先至全开通电驱动多个同类型的执行器。
·
3
16 末端风阀散流器 150直径 2
17 说明书   1

 六、部分实训项目

初级篇 认知与运行
项目一 、VAV空调系统流程与设备认知训练
项目二、 VAV空调继电接触控制技术训练
项目三 、VAV空调控制系统硬件认知训练
项目四 、监控原理与值机运行训练
中级篇 调试与诊断
项目五、 VAV空调系统调试与测试训练
项目六 、VAV空调控制系统硬件调试训练
项目七、 VAV空调系统工艺运行调试训练
项目八、VAV变定压实验PID运行实验
项目九、VAV风量变频压实验PID运行
项目十、VAV水阀压实验PID运行
项目十一、DDC控制原理运行
项目十二、VAV风量空调box末端DDC的控制
项目十二、VAV风量空调box末端DDC的数据利用
