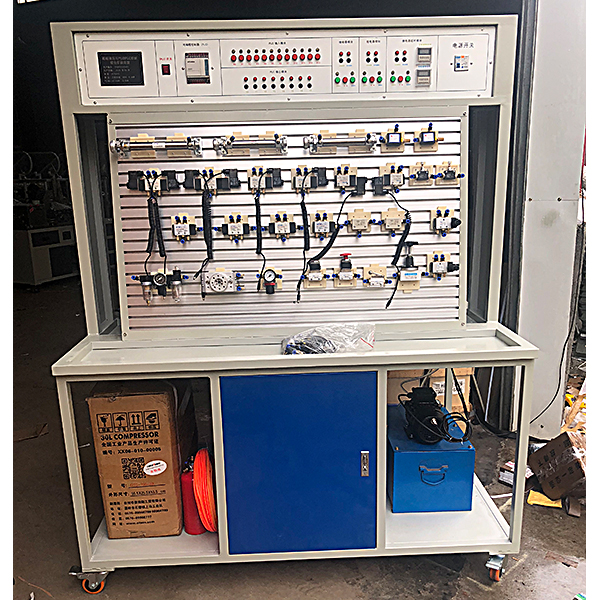

气动控制基础实训装置

时间:2023-11-12 12:48:26 点击次数: 中人教仪厂
气动控制基础实训装置,液压元件拆装实训台

一、主要技术参数

1、电源AC 220V 50HZ
2、直流电源:输入AC 220V,输出DC 24V/2A
3、无油静音空气压缩机:工作电源:AC220V;电机功率:780W公称容量30L;
额定输出气压0.8Mpa,噪音:58分贝
4、实训装置外型尺寸:1500mm×650mm×1700mm
二、主要特点
1、主要由实训桌、实训台、气动元件和电器控制器件等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构,实训桌抽屉内存放液压元件等。
3、配备工业用常用气动元件,且均配有过渡底板,可方便、随意地将元件按插在实训台面板上(面板带“T”沟槽形式的铝合金型材结构)。回路搭接采用快换接头,拆接方便快捷。
4、实训气源压力低,电气控制采用低电压直流24V电源;实训气路、控制电路安全可靠,设有手动、自动、顺序等控制功能。
5、实训控制单元采用独立的继电器控制单元进行电气控制。
6、液压气压传动设计与控制虚拟仿真软件

本软件基于unity3d开发,软件采用三维漫游的形式,可通过键盘控制移动,鼠标控制镜头方向,界面设有首页、帮助、全屏、元件认知、回路搭建、关键元件测试、典型系统测试界面。
1.元件识别采用了自动播放的形式,介绍了设备上的邮箱、液位计、油泵机组(此处介绍弹出液压符号、原理与介绍,点击确定进入下一项介绍)、阀架、压力表、传感器
2.元件拆装分为学习模式与考核模式,内置电磁换向阀、板式溢流阀、柱塞泵、过滤阀、电液伺服阀,学习模式中提示拆卸顺序,高亮显示,考核模式时拆卸与安装均无提示,拆装顺序出错时,将不能再进行下一步的拆装。工具栏内设有可拖拽的密封件、泵、阀、滤油器、六角扳手、管钳、活扳手、呆扳手、M5螺丝。
3.液压元件构建设有单向阀(液控、锥阀芯、球阀芯)、换向阀主体结构(O型、Y型、H型)、液压缸(拼装柱塞、双作用单出杆、双作用双出杆、单作用双出杆、单作用单出杆)等的构建,每种构建实验都采用了图形化的方式,通过拖拽设定好的图形,进行构建,图形库中有混淆图形。

气动控制基础实训装置,液压元件拆装实训台


气动控制基础实训装置,液压元件拆装实训台

1.交流电源:单相AC 2200 V±10% 50Hz;
2.相对温度:-10~50℃;
3.相对湿度:<85%(25℃)
4.外形尺寸:约1400mm×700mm×820mm;
5.整机功耗:≤1.0 kVA;
6.安全保护措施:实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
功能特点
1.可以对工业液压元件进行拆装实验。
2.为减小拆装时的碰撞而引起的噪音,在台面上铺设有防静电皮垫。
3.台面上还设有小元器件盒,以防止零件的丢失。
4.设计了一块拆装垫块防止拆装时损坏桌面。
5.设有抽屉、机床台灯、交流电源插座。
6.实训桌采用金属框架制作,表面为双层亚光密纹喷塑工艺处理,配套两张实验椅。
配置清单:
1、实验台1台
2、齿轮泵(BB-B6 1台)
3、直动式溢流阀(P-B10 1只)
4、先导式溢流阀(Y-10B 1只)
5、减压阀(DR10-4-5X10Y 1只)
6、节流阀(DVP6 1只)
7、调速阀(2FRM5-31B/15QB 1只)
8、液控单向阀(SV10PA1-30 1只)
9、三位四通换向阀(4WE6E61B/CG24N9Z5L 1只)
10、单杠双作用液压缸(MOB40-200 1只)
11、钢皮尺(30CM 1把)
12、千分尺(0~25mm 1把)

常见问题:

1、如果我要购买气动控制基础实训装置,液压元件拆装实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的气动控制基础实训装置,液压元件拆装实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开气动控制基础实训装置,液压元件拆装实训台的发票,您需要提供开票资料。

3、你们的气动控制基础实训装置,液压元件拆装实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
