液压传动、液压回路实训装置

时间：2023-11-14 14:35:08 点击次数：中人教仪厂

液压传动、液压线路实验装置,综合底盘解剖实验台

主要技术功能数值：
1.模型材料：应用铝制材料或实物制作。
2.动作构件机械精加工，装机精确度高，机构动作灵活。
3.各模型底层基板、支撑架统一烤漆，动作部分实行分色处置整理，美观大方（如有底层基板）。

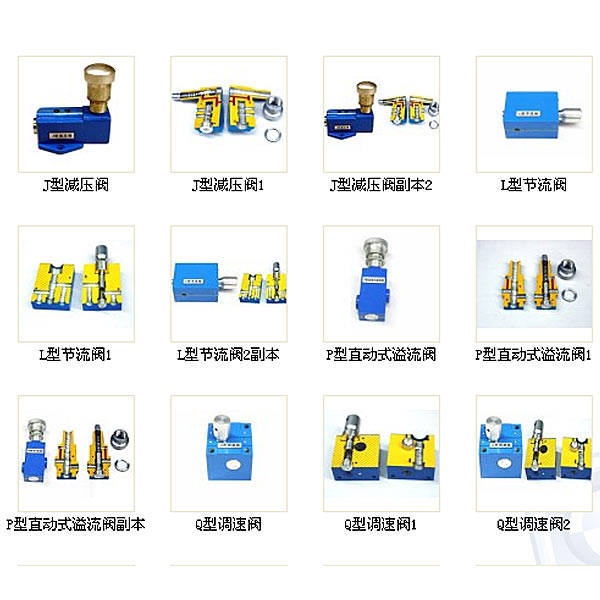

模型表单：

序号	名称	尺寸	单位	数量	备注
1	CB-B型齿轮泵	长180×宽100×高160	台	1	铝制
2	齿轮泵作业原理	长500×宽400	台	1	铝制
3	内啮齿齿轮泵作业原理	长200×宽150×高180	台	1	铝制
4	双作用叶片作业原理图	长50×宽40	台	1	铝制
5	Yb型叶片泵	长250×宽180×高120	台	1	铝制
6	Yb型叶片泵	长250×宽180×高120	台	1	铝制
7	双极叶片泵原理图	长50×宽40	台	1	铝制
8	外反馈变量叶片泵作业原理	长50×宽40	台	1	铝制
9	内反馈变量叶片泵作业原理	长50×宽40	台	1	铝制
10	径向柱塞泵的作业原理图	长50×宽40	台	1	铝制
11	轴向柱塞泵的作业原理图	长240×宽160×高180	台	1	铝制
12	无杆（齿条活塞）液压缸	长50×宽40	台	1	铝制
13	单向阀	长200×宽130×高130	台	1	铝制
14	三位换向阀的滑阀机能O型	长50×宽40	台	1	铝制
15	三位换向阀的滑阀机能H型	长50×宽40	台	1	铝制
16	三位换向阀的滑阀机能Y型	长50×宽40	台	1	铝制
17	三位换向阀的滑阀机能P型	长50×宽40	台	1	铝制
18	三位换向阀的滑阀机能K型	长50×宽40	台	1	铝制
19	三位换向阀的滑阀机能J型	长50×宽40	台	1	铝制
20	三位换向阀的滑阀机能M型	长50×宽40	台	1	铝制
21	34Y-25B换向阀	长250×宽130×高150	台	1	铝制
22	P型直动式溢流阀	长250×宽130×高150	台	1	铝制
23	Y型溢流阀	长250×宽130×高150	台	1	铝制
24	Y型溢流阀	长250×宽130×高150	台	1	铝制
25	J型减压阀	长250×宽130×高150	台	1	铝制
26	顺序阀构造Q	长250×宽130×高150	台	1	铝制
27	顺序阀构造b	长250×宽130×高150	台	1	铝制
28	XY型液控顺序阀	长250×宽130×高150	台	1	铝制
29	L型节流阀	长250×宽130×高150	台	1	铝制
30	Q型调节速度阀	长250×宽130×高150	台	1	铝制
31	QT型渐度补偿调节速度阀	长250×宽130×高150	台	1	铝制
32	电液比例溢流阀	长250×宽130×高150	台	1	铝制
33	电液比例调节速度阀	长250×宽130×高150	台	1	铝制

液压传动、液压线路实验装置,综合底盘解剖实验台

一、设备简介
该设备应用汽车底盘各系统（拆卸车外壳）为基础，充分展示汽车底盘各系统的构成构造。
含有概括汽车前后悬挂系、转向系、传动系、手动变速器及挂档机构、限制动作系等系统、装配脚轮的可位移式台架等构成。

二、功能特别点
1.装配真实的汽车底盘各系统（含有前后悬挂系、转向系、传动系、手动变速器及挂档机构、限制动作系），充分展示汽车底盘各系统的构成构造。
2.可真实对汽车底盘各系统展示与拆卸装配实验。
3.经解剖的手动变速器可动态演示与检验测试，减慢速度电机写入动力，变速器可实行换档实操及动态测量试验。
4.电机驱动方向助力泵，真实演示助力转向作业过程。
5.实验台底座应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，位移灵活，安全可靠、坚固耐用。
6.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器：点击进入后自动跳转到edrawings界面，模型均为三维（3D）模型，经过点击零部位件显露零部位件名称，可360°全方位旋转、放大、缩小、平移，同时可经过位移零部位件功能，将整个减慢速度器实行拆卸组装，同时可以选用主页按钮回到减慢速度器最初始的状态。圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器多加了插入横断面功能，可自由拖动横断面查看减慢速度器内部构造。

常见问题：

1、如果我要购买液压传动、液压回路实训装置_综合底盘解剖实训台，是否有安装、培训服务呢？

答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。

2、你们的液压传动、液压回路实训装置_综合底盘解剖实训台是否能开增值税专用发票？

答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开液压传动、液压回路实训装置_综合底盘解剖实训台的发票，您需要提供开票资料。

3、你们的液压传动、液压回路实训装置_综合底盘解剖实训台都是自己生产的吗？都有什么产品资质？

答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
