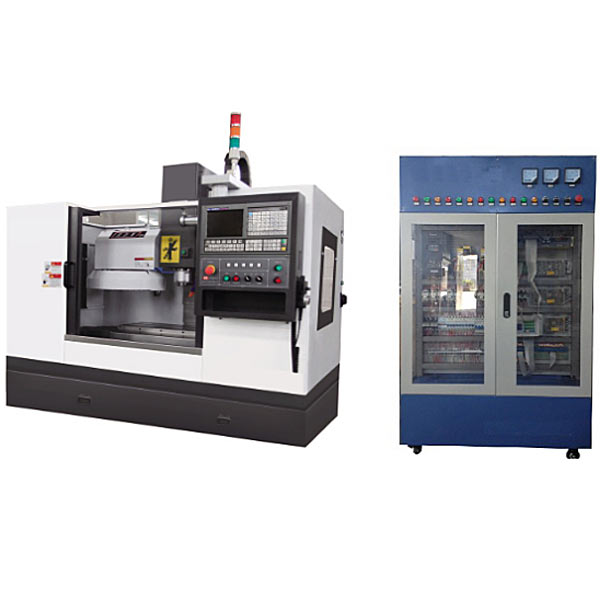

数控加工中心维修与加工技术考核实训装置

时间:2023-11-18 12:57:51 点击次数: 中人教仪厂
数控加工中心维修与加工技术考核实训装置,运动控制实验台

近年来,随着数控技术的广泛应用,学校越来越注重培养生产、技术服务等岗位需求的实用型、技能型专门人才,进一步提高学生的动手能力和分析解决问题的能力,全面学习掌握数控系统的控制原理、数控编程、电气设计方法及安装调试与维修。但是,大多数高校面临缺乏此类的数控培训设备。为此,本公司开发了数控加工中心电控系统原理及调试维修实验台实习装置。使用该装置可以使学生掌握数控加工中心系统控制原理、电气设计方法、元器件的选择、加工中心电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容,达到工业生产现场实习效果。该装置采用开放式结构、模块化设计,既可用于教学、也可用于课程设计、毕业设计和实训,有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力,使受训对象**限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控加工中心结构,同时也为技术人员进行数控铣床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。
一、实训台配有:伺服主轴1套、冷却泵1台、伺服电机3台、限位等。
二、实验台技术参数:
1、输入电源:AC380V(三相五线制)、50HZ
2、故障考核:16项(智能型)
3、工作环境:温度-100C~400  C
4、整机容量:≤8kVA;
5、实训电气柜尺寸:长×宽×高=1000 mm×650 mm×1800 mm;
机床 外形 尺寸:长×宽×高=2000×1720×2500mm
电气安装板尺寸:长×宽=1000×900mm;
6、数控铣床智能考核系统功能:
1)采用** MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统,系统稳定、不易感染病毒。
2)控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离,避免复杂连线干扰控制器,系统更加可靠。
3)驱动模块内置智能故障设置控制系统,配有专用新型无线数据传输模块(可插拔型)和RS232 串行通讯接口,可无线组网通讯和 RS232 有线通讯。
4)手持移动控制终端采用 7 寸高清晰彩色液晶触控屏,中文菜单式触控操作界面,人机对话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。
5)手持移动控制终端不联网时可作单机操作,当带驱动模块的实训设备无线组网时,手持 移动控制终端可无线进网作为联网终端,可作学生机登录实训与考核的操作终端,也可作教师机登录出题设故的操作终端。

数控加工中心维修与加工技术考核实训装置,运动控制实验台


数控加工中心维修与加工技术考核实训装置,运动控制实验台


1) 采用DSP开发板+电机驱动板+DSP外扩网口模块+DSP外扩GPIO功能运用模块+液晶触控 显示的组合操作平台,方便用户实现电机控制的一体化开发系统;

2) DSP端采用自主研发的28335实用板开发板,以现今主流TMS320F28335为核心,采用六 层核心板+底板的形式;

3) BLDC电机平台采用三相全桥隔离控制,精确的PID算法,保证电机精确运转;

4) 直流电机驱动板控制信号使用灌电流驱动方式,支持绝大多数单片机直接驱动;

5) 42步进电机驱动器具有高稳定性、可靠性和抗干扰性的经济型步进电机驱动器,适用于 各种工业控制环境,具有自动半流,低压关断、过流保护和过热停车功能;

6) 板载硬件资源丰富,外扩功能强大,可满足各类项目实验;

7) 7. 0寸触控显示,采用工业类级别,满足恶劣的工作环境,友好的人机界面方便您更好的 操作;

8) W5300 模块支持软、硬件混合 TCP/IP 协议:TCP, UDP, ICMP, IGMP, IPv4, ARP, PPPoE, Ethernet;支持8个独立的端口(sockets)同时连接;网络数据传输,速率可达到80Mbps;支 持ADSL连接(支持PPPOE协议,带PAP/CHAP验证);

9) GPIO扩展功能模块包括3x4矩阵键盘、12864LCD接口、4段8位数码管、温湿度传感器、 红外信号输入接口、8路LED、直流小电机及步进小电机;

10) 采用分拆独立的模块化设计理念,既可独立演示,又可整体工作;

11) 对于电机控制有独特设计的电机控制口;

12) 详细的用户手册,让您轻松入门掌握;

13) 注重EMI设计,稳定高效,包括外扩和所有外设资源;

14) 主流的F28335平台,是电机控制领域和电力检测领域的**;

15) 丰富的实验例程,可满足各种教学实验,尤其电机控制领域,方便用户对其进行移植。


常见问题:

1、如果我要购买数控加工中心维修与加工技术考核实训装置,运动控制实验台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的数控加工中心维修与加工技术考核实训装置,运动控制实验台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开数控加工中心维修与加工技术考核实训装置,运动控制实验台的发票,您需要提供开票资料。

3、你们的数控加工中心维修与加工技术考核实训装置,运动控制实验台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
