数字电路教学实验装置

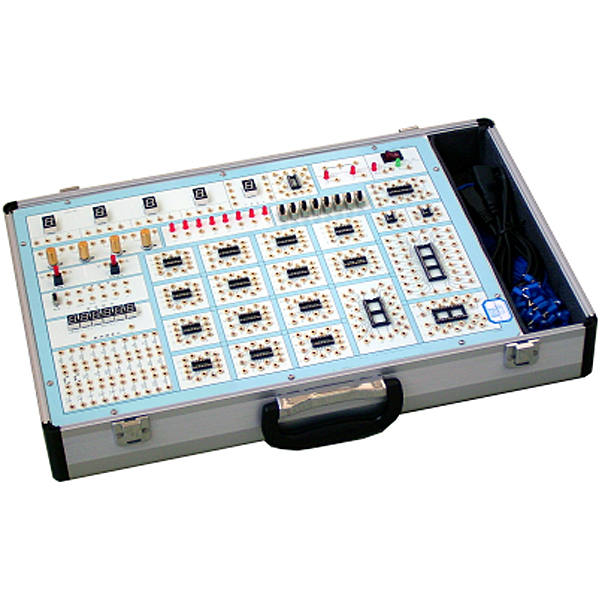

数字电路学习机,主机提供了多种信号源;正面印刷字符连线,反面按装元器件,所有信号源频率计等电路全部由CPLD芯片和双面板构成，所有器件均选用优质产品,使整机的品质得到提高。由于元器件都装于背面,从而能有效的降低和避免人为损坏的可能,本机特点：使用方便,耐用,实验项目灵活,可方便做数字模拟各类实验。本学习机适用于高等院校及各类职业技术学校的电子技术类教学。

一、系统组成

（1）结构：铝合金框架，防火材料，环保胶水，拉手，质量可靠，坚固耐用。

（2）电源 ：交流输入：220V±10% ，50HZ ，电源开关带有LED灯指示

直流输出：±12V/200mA 、 5V/2A

以上各路输出均有有过流、短路、过热等保护措施，自动恢复功能，内阻小于0.1欧姆。

（2）手动单脉冲电路2组：可同时输出正负两个脉冲，脉冲幅值为TTL电平。

（3）连续脉冲一组，输出为TTL电平：

固定频率脉冲源：1HZ、1KHZ、10KHZ、100KHZ、1MHZ；

（4）六位高精度数字频率计 , 测量范围：0-9.9999MHZ 误差<1HZ（由CPLD芯片设计）

（5）逻辑电平的输入与显示：

A、12位独立逻辑电平开关：可输出“0”、“1”电平（为正逻辑）。

B、12位由红色LED及驱动电路组成的逻辑电平显示电路。

（6）数码管显示：

A、4位由八段LED数码管组成的BCD码译码显示电路；

B、1位八段LED数码管，引脚全部引出，用于数码管实验。

（7）4路时序发生器及启停控制电路。

（8）8芯、14芯、16芯、20芯、28芯等圆孔插座21只，可满足各种IC芯片

数字电路教学实验装置,前后桥拆装实训装置

一、功能简介
1.采用 大众捷达 前后桥总成(附件齐全，易于拆装)，并装在可移动台架上。按原车布置安装，便于学生从不同的角度进行拆卸和装配。
2.台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。底部带有自锁脚轮，可移动式，方便教学。
二．技术规格
设备外形：1000×500×1100mm (长×宽×高)
颜色：7032
钢管：40*40*3mm
万向脚轮
前二只万向带锁止功能脚轮
2后二只万向脚轮
脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
脚轮：60mm×50mm(直径×宽度)
脚轮支撑：1.0T
