电子燃油喷射系统实训装置

电子燃油喷射系统实训装置,plc综合实验台

一、产品简介

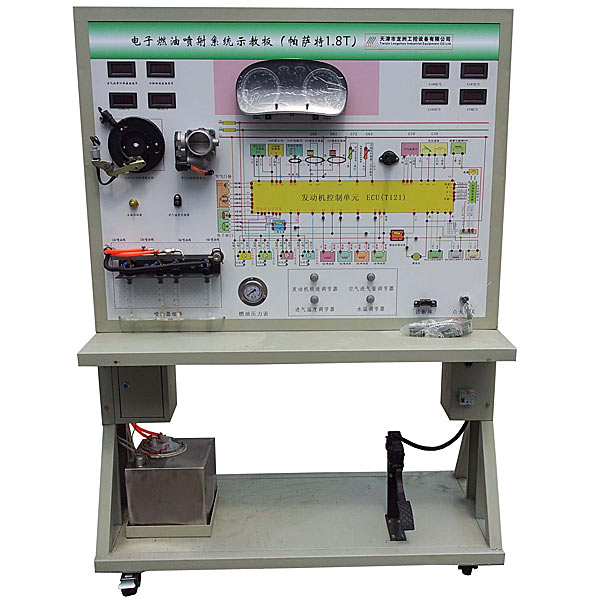

该设备采用发动机电子燃油喷射系统实物制作，充分展示电子燃油喷射系统的组成结构和工作过程。
适用于学校对发动机燃油喷射系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的发动机燃油喷射系统，充分展示燃油喷射系统的组成结构和工作过程。转动曲轴位置信号轮，可分别演示电子燃油喷射工作过程。
2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实物，认识和分析电子燃油喷射系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测电子燃油喷射系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.示教板安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷塑工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、检测仪器等。
6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
7.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。




电子燃油喷射系统实训装置,PLC综合实验台

（一）、概述

1、实训台集plc、模拟实训对象、仿真软件、组态软件于一体。适合PLC可程控制实训教学及技师技能鉴定考核

2、每套实训装置均由控制屏、实训桌、PLC主机组件、通信模块、实训模块等组成。

3、采用挂件结构，具有开关量、模拟量、控制对象、总线通信等单元，能完成逻辑、模拟、过程、运动等的控制实训教学。

4、装置设有电压型和电流型漏电保护器，各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠，同时控制屏还设有定时器兼报警记录仪，记录实训考核时间及误操作次数。

5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

（二）、技术要求

1、控制屏

1.1、交流电源控制单元

输入电源三相五线制（～380V±10%  50Hz），交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制、同时具有漏电告警指示及告警复位。提供三相五线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。

1.2、定时器兼报警记录仪

定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。

1.3、直流电源、直流电压/电流表、逻辑电平输出及指示等

直流电压：0～15V可调输出；直流电流：0～20mA可调输出；直流数字电压表/电流表：电压表量程0～200V、输入阻抗为10MΩ、精度0.5级，电流表量程0～200mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。

2、实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；设有带锁抽屉，用于放置工具及资料，下方设有储存柜放置模块和实验导线、电脑桌联体设计，造型美观大方。

3、主机实训挂箱组件：(SIMATIC S7-300）

CPU314-2DP，24VDC供电带PROFIBUS-DP主从接口；含PROFIBUS-DP网络通信；配套PC/PPI编程电缆。
