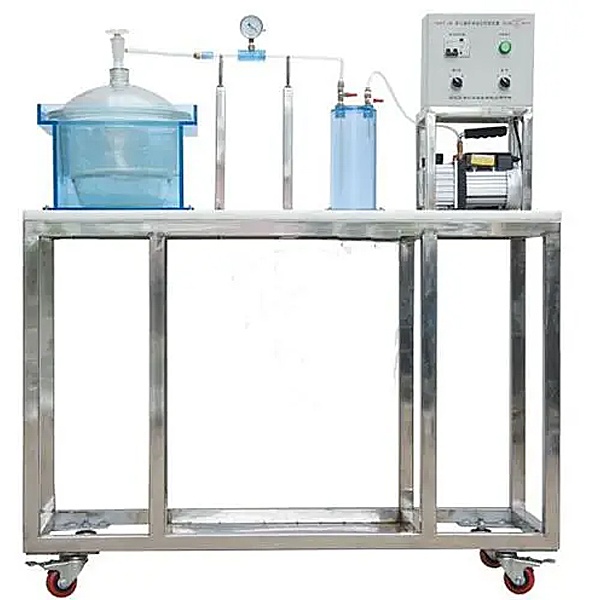

粉尘真密度测定实验装置

粉尘真密度测定实验装置,电机驱动与控制实验装置

一、实验测定装置的工作原理：
真密度真密度是粉尘重要的物理性质之一，粉尘真密度的大小直接影响粉尘在气体中的沉降或悬浮。在设计选用除尘器、设计粉料的气力输送装置及测定粉尘的质量分散度时，粉尘的真密度都是必不可少的基础数据。粉尘真密度的测定原理是：先将一定量的试样用天平称量（即求它的质量），然后放入比重瓶中，用液体浸润粉尘，再放入真空干燥器中抽真空排除粉尘颗粒间隙中的空气，从而得到该粉尘试样在真密度条件下的体积。根据质量和体积即可计算得到粉尘的真密度。
二、主要参数：
1、装置外形尺寸：800 mm×400 mm×1300mm
2、电源 220V
3、功率400W、
三、主要配置：
1、真空干燥器1台、玻璃材质、规格：300mm、
2、304不锈钢真空管1套、规格：Ø 20
3、比重瓶、规格：100ml 5只、
4、真空泵1台、（RS-1型、抽气速：25L/min、功率120W)、
5、真空表1只、
6、变色硅胶5瓶、
7、滴管1只、
8、烧杯1只、规格：250ml
9、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、带灯自锁按钮开关、




粉尘真密度测定实验装置,电机驱动与控制实验装置

概述

本装置能满足《电机拖动与调速》，《电机学》，《维特电机及控制系统》，《机电传动与控制》，《机电一体化》 等课程大纲要求的实验。装置设计新颖、结构合理、外观豪华气魄，适合高等院校、中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备。

1、综合性强：即能完成交直流电机的调速控制，还可完成部分“微控制电机”的实验。

2、整套性强：从仪器仪表、专用电源、电机及其它实验部件到实验连接线均配套齐全。

3、电机导轨底板采用20mm厚轧钢板，电机运行噪音小，永不变形，保证了设备长期运行。

4、配套的小型电机经过特殊设计，其特性和参数可模拟中小型电机，学生通过实验可加深对电机理论的理解。

5、设有电流型漏电保护，相间、线间过载或短路均可自动保护功能。

6、交流电源采用隔离变压器输出，实验采集波形更加安全可靠。

7、定时器兼报警记录仪：具有设定时间、定时报警、切断电源及记录各种告警次数功能。

一、技术性能
1.输入电源：三相四线380V±10% 50Hz。
2.工作环境：温度-10℃～+40℃，相对湿度＜85%(25℃)。
3.装置容量：＜1.5KVA。
二、设备构成
1.交流电源(带过流保护措施，隔离变压器输出)
提供三相0～430V可调交流电源，同时可得到单相0～250V可调的交流电源(配有一台三相同轴联动自耦调压器，功率1.5KVA)。可调交流电源输出处设有过流保护装置，当相间、线间过电流或直接短路均能告警并切断电源。配有三只指针式交流电压表，通过切换开关，可指示三相电网电压和三相调压输出电压，并有指示灯指示外部电源输入和工作电源输出。交流电源通过隔离变压器输出，实训安全可靠，方便测试波形。
