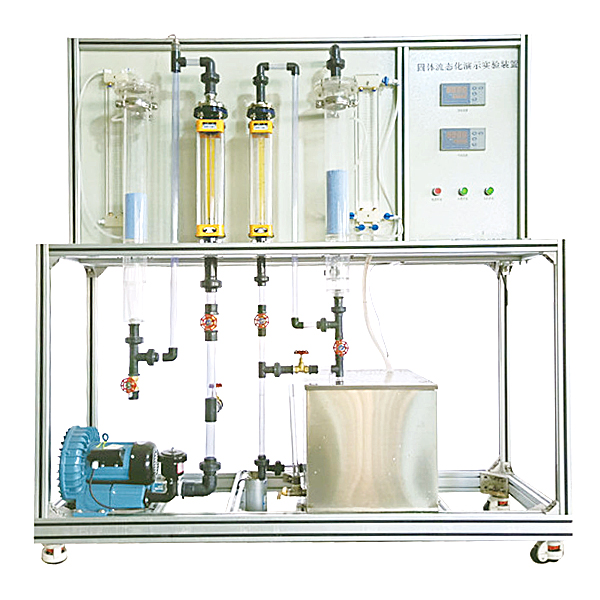

流化现象实训装置

时间:2023-12-29 11:41:52 点击次数: 中人教仪厂
流化现象实训装置,快滤池原理实训装置

装置特点
1、整个装置美观大方,结构设计合理,整体感强,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、本实验装置床体部分采用全透明优质有机玻璃制作,实验现象清晰,方便学生观察。
4、本实验装置聚式和散式流态化现象直观、稳定,具有良好的实验效果。
5、装置设计可360度观察,实现全方位教学与实验。
装置功能
1、观察聚式和散式流化实验现象及它们间的区别。
2、掌握流体通过颗粒床层流动特性的测量方法。
3、测定床层的堆积密度和空隙率。
4、分别测定气床和水床的流化曲线和临界流化速度。
设计参数
常压、常温操作。
流化床内流速 0.2m/s、流化床内压降 0.06―0.6KPa。
液体流量:40-400L/h。
气体流量:2.5-25 m3/h。
公用设施 水:装置自带透明水箱,连接自来水。实验时经水泵进入流化床后循环使用。
电:电压AC220V,功率1KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
气:空气来自低噪声风机(自带气源)。

流化现象实训装置,快滤池原理实训装置


流化现象实训装置,快滤池原理实训装置

一、普通快滤池的构造:
快滤池内有排水槽、滤料层、垫料层和配水系统;池外有集中管廊,配有进水管、出水管、冲洗水管、冲洗水排出管等管道及配件。
过滤时,加入凝聚剂的浑水自进水管经集水渠、排水槽进入滤池,自上而下穿过滤料层、垫料层,由配水系统收集,并经出水管排出。此时开F1、F2,关F3、F4、F5。经过一段时间过滤,滤料层截留的悬浮物数量增加,滤层孔隙率减小,使孔隙水流速增大,其结果一方面造成过滤阻力增大,另一方面水流对孔隙中截留的杂质冲刷力增大,使出水水质变差。当水头损失超过允许值,或者出水的悬浮物浓度超过规定值,过滤即应终止,进行滤池反冲洗。反冲洗时,开F3、F4,关F1、F2。反冲洗水由冲洗水管经配水系统进入滤池,由下而上穿过垫料层、滤料层,**由排水槽经集水渠排出。反冲洗完毕,又进入下一过滤周期。
二、主要技术指标及参数:
1、环境温度:5℃~40℃
2、处理水量:0.5~1m3/h、
3、滤池分为3格、
4、装置外形尺寸:1200mm×600mm×1200 mm
5、工作电源:AC220V±10%、50Hz,单相三线制,功率370W,安全保护:具有接地保护、漏电保护、过流保护;
三、主要配置:
1、快滤池池体:透明有机玻璃材质、厚度10mm,包含大阻力配水系统、承托层、滤料层和排水槽、进出水管道和阀门,反冲洗进出水管道和阀门等;
2、原水箱和清水箱1只:白色PP板、厚度10mm,底板上安装有放空阀,方便将水排净;
3、原水箱配电机搅拌1台、304不锈钢搅拌桨1套;(功率25W、转速90rpm)、
4、水泵:额定流量1m3/h,功率370W,扬程15m;
5、流量测量与调节:转子流量计,污水流量1个,LZS-15(100~1000L/h);
6、进水管:DN20mm;反冲洗管:DN32mm;
7、石英砂滤料二种;
8、实验台面(10mm厚PP白色板)、
9、电源控制系统:双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌)、电压表、带锁按钮开关、线管等组成,
10、配套UPVC连接管道和阀门(中财品牌)。

常见问题:

1、如果我要购买流化现象实训装置,快滤池原理实训装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的流化现象实训装置,快滤池原理实训装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开流化现象实训装置,快滤池原理实训装置的发票,您需要提供开票资料。

3、你们的流化现象实训装置,快滤池原理实训装置都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
