太阳能发电实训装置

时间:2024-01-08 17:19:13 点击次数: 中人教仪厂
太阳能发电实训装置,物料分类实验装置

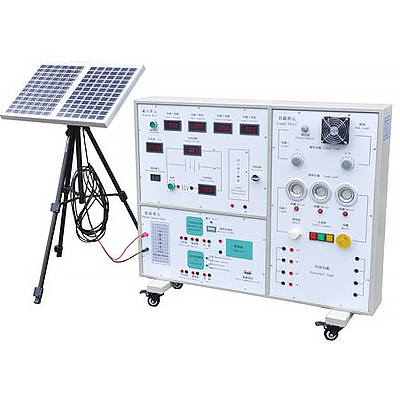

太阳能发电教学系统由太阳能电池组件模块、蓄电池模块、控制器模块、负载调节控制模块、监控仪表模块、PC机监控模块等部分组成。
一、主要技术规格参数: 太阳光电实习教学模块
1、系统规格
◆ 系统**电压:21.5V
◆ 系统**电流:2A
◆ 系统**功率:25W
2、太阳能电池规格:单晶硅太阳能电池
◆ 元件尺寸(L*W*H):621*281*28mm,
◆ **功率:20W
◆ **工作电压:17.05±0.5V
◆ **工作电流:1.20±0.10A,
◆ 短路电流:1.34±0.10A,
◆ 开路电压:21.0±0.5V
3、太阳能控制器规格:
3、1、光电型控制器:
额定电压:12V,额定电流为10A,配置铅酸蓄电池,负载为100W以下的12V直流负载,控制单元一通道为光控输出,另一通道为多类定时输出。
3、2、户用型控制器:
额定电压:12V,**光电电池功率:60W,**负载电流:5A,过放电压:11.0 ± 0.5, 蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关。
4、电表规格:
◆ 电流表:× 3个,2A, 显示模式︰0.5”LCD液晶显示
◆ 电压表:× 3个,20V,显示模式︰0.5”LCD液晶显示
◆ 温度表:× 1个,0~99.9℃

太阳能发电实训装置,物料分类实验装置


太阳能发电实训装置,物料分类实验装置


概述

本实验设备应包含气动控制、电机传动、电磁铁控制、位置控制、传感器检测等教学内容,是实际工业现场生产设备的微缩装置。系统应基于多种传感器的检测,实现对不同材质、不同颜色物体的分拣。采用全开放式布局,锻炼操作者系统接线、机械调试安装、软件编程、独立构建控制系统、反馈整定、故障检测及检修的能力。
二、特点
1.设备装置由底板、实训桌(型材结构)、气动部分、落料机构、物料传送机构、料槽及电气控制等六部分组成。气动部分由电磁阀和气缸组成,物料传送部分由电机和同步传送带组成。
2.电气控制由单相交流电机及减速器、电磁阀、气缸、开关电源、光电传感器、电容传感器、电感传感器、磁性传感器等组成。
3.通过传感器信号采集,plc编程,对交流电机、电磁阀、进行开关量控制、置控制、时序逻辑控制,实现对传送带上的物料进行定位、辨识、分类。
三、技术参数
1.输入电源:单相三线~220V±10% 50Hz
2.气源:0.2Mpa~0.55Mpa
3.工作环境:温度-10℃~+40℃相对湿度≤85%(25℃)海拔<4000m
4.实训装置容量:<0.5KW
四、装置组成
1.设备装置结构有型材底板结构
2.气动部分由调压过滤阀、电磁阀、调速阀、气缸及磁性开关、气泵组成
3.物料传送部分由单相交流电机及减速器和同步带组成
4.传感器有光电传感器、电容传感器、电感传感器、磁性传感器等组成
五、实训项目
 1. 单相交流电机正反转控制
2. 分拣出黑色与白色块
3. 物料分拣系统的调试
4. 分拣出红色与白色块
5. 气动控制技术应用
6. 分拣铝质工件到任一料槽
7. 传感器技术应用
8. 分拣金属工件到任一料槽
9 电磁铁技术应用


常见问题:

1、如果我要购买太阳能发电实训装置,物料分类实验装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的太阳能发电实训装置,物料分类实验装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开太阳能发电实训装置,物料分类实验装置的发票,您需要提供开票资料。

3、你们的太阳能发电实训装置,物料分类实验装置都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
