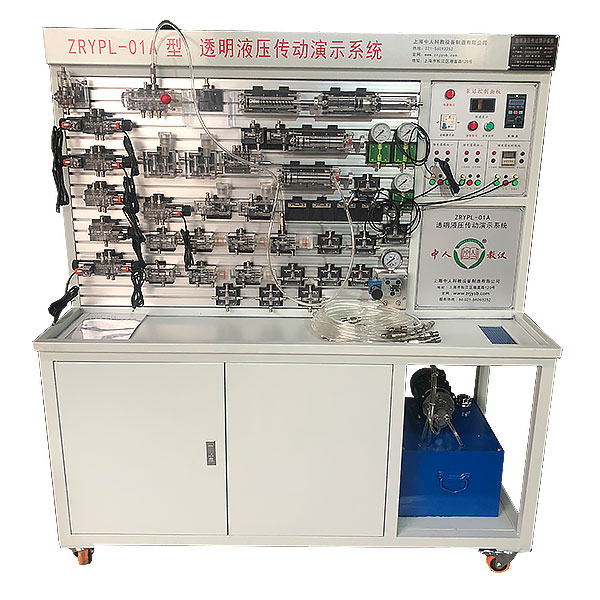

中人ZRYPL-01A透明液压传动实验台

一、主要技术参数

1、电源：AC220V 50Hz

2、直流电源：输入AC220V 输出DC24V/2A

3、液压实验油泵电机功率：250W，配有专用的电机调速器，调速范围：0－1700r/min

4、实验工作时离液压实验台1.5m远处噪声≤58dB。

5、实验油路液流压力要求需0.5－1Mpa（油泵最高压力：Pmax=2.5Mpa）

6、电磁换向阀：DC24V 吸力30N

7、实验台外型尺寸：1330mm×650mm×1750mm

8、虚拟多用表参数：

交流电压量程档位分：10、50、250、1000

直流电压档位分：0.25、1、2.5、10、50、250、1000

欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K

电流表档位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

红外发射检测功能：垂直角度±15°距离1-30cm

三极管测量孔

二、主要特点

1、透明液压传动演示系统主要由实验桌、实验台、液压元件和电器控制器件等组件组成。

2、实验桌、实验台为铁质双层亚光密纹喷塑结构，实验桌柜内存放液压元件等。

3、备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。

4、实验元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。

5、实验控制单元采用独立的继电器控制单元进行电气控制。

6、液压气压传动设计与控制虚拟仿真软件

本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，界面设有首页、帮助、全屏、元件认知、回路搭建、关键元件测试、典型系统测试界面。

6.1元件识别采用了自动播放的形式，介绍了设备上的邮箱、液位计、油泵机组（此处介绍弹出液压符号、原理与介绍，点击确定进入下一项介绍）、阀架、压力表、传感器等

6.2元件拆装分为学习模式与考核模式，内置电磁换向阀、板式溢流阀、柱塞泵、过滤阀、电液伺服阀，学习模式中提示拆卸顺序，高亮显示，考核模式时拆卸与安装均无提示，拆装顺序出错时，将不能再进行下一步的拆装。工具栏内设有可拖拽的密封件、泵、阀、滤油器、六角扳手、管钳、活扳手、呆扳手、M5螺丝。

6.3液压元件构建设有单向阀（液控、锥阀芯、球阀芯）、换向阀主体结构（O型、Y型、H型）、液压缸（拼装柱塞、双作用单出杆、双作用双出杆、单作用双出杆、单作用单出杆）等的构建，每种构建实验都采用了图形化的方式，通过拖拽设定好的图形，进行构建，图形库中有混淆图形。

6.4液压选型是通过液压原理图，然后选择泵的公称排量（12项，含11项混淆项）和压力等级（5项，含4项混淆项）、电磁溢流阀的选择（3项规格、3像压力等级、3项流量等级，均有混淆项）、滤油器的选择（多项选择含混淆项）、伺服阀的选择（多项选择含混淆项）、选择错误系统将自动进行提示正确答案，选择完后根据提示拖拽相应的工具到高亮部位。

6.5回路检查是通过选择正确的配件，包含密封圈的选择、检查阀门开关等。然后下一步骤进行开机，根据提示开机，开机后进入监控界面，根据提示逐一开启设备，提示的形式为文字与按钮高亮，

6.6液压缸压力测试通过后台界面的测试按钮进入实验，逐步分为启动摩擦测试、启动摩擦力、参数设置、开始测试、绘制曲线、停止测试。

6.7典型系统测试分试运行、阶段响应测试、频率响应测试。以上测试均为通过后台监控界面进行实验。

6.8软件须能进行全方位旋转、放大、缩小观看其细节。且整体同一平台，不得以单独的资源展现。

透明液压传动实验台,透明液压实训装置

三、液压基本实验的换向回路

1、用手动换向阀的换向回路。

2、用中位机能换向阀的用锁回路。

3、用液控平向阀的闭锁回路。

4、压力调定回路。

5、二级压力控制回路。

6、用减压阀的减压回路。

7、用增压缸的增压回路。

8、用H型换向阀的卸载回路。

9、进油节流调速回路。

10、回油节流调速回路。

11、调速齿轮泵的换向调速回路。

12、调速齿轮泵和调速阀组成的复合调速回路。

13、流量阀短接的速度换接回路。

14、用调速阀串连联的二次进给同路。

15、用调速阀并联的二次进给同路。

16、用顺序阀的顺序动作回路。

17、用压力继电回的顺序动作回路。

18、用行程开关控制的顺序动作回路。

19、用行程换向阀的顺序动作回路。

20、串联液压缸的同步回路。

21、用先导型溢流阀控制的换向回路。

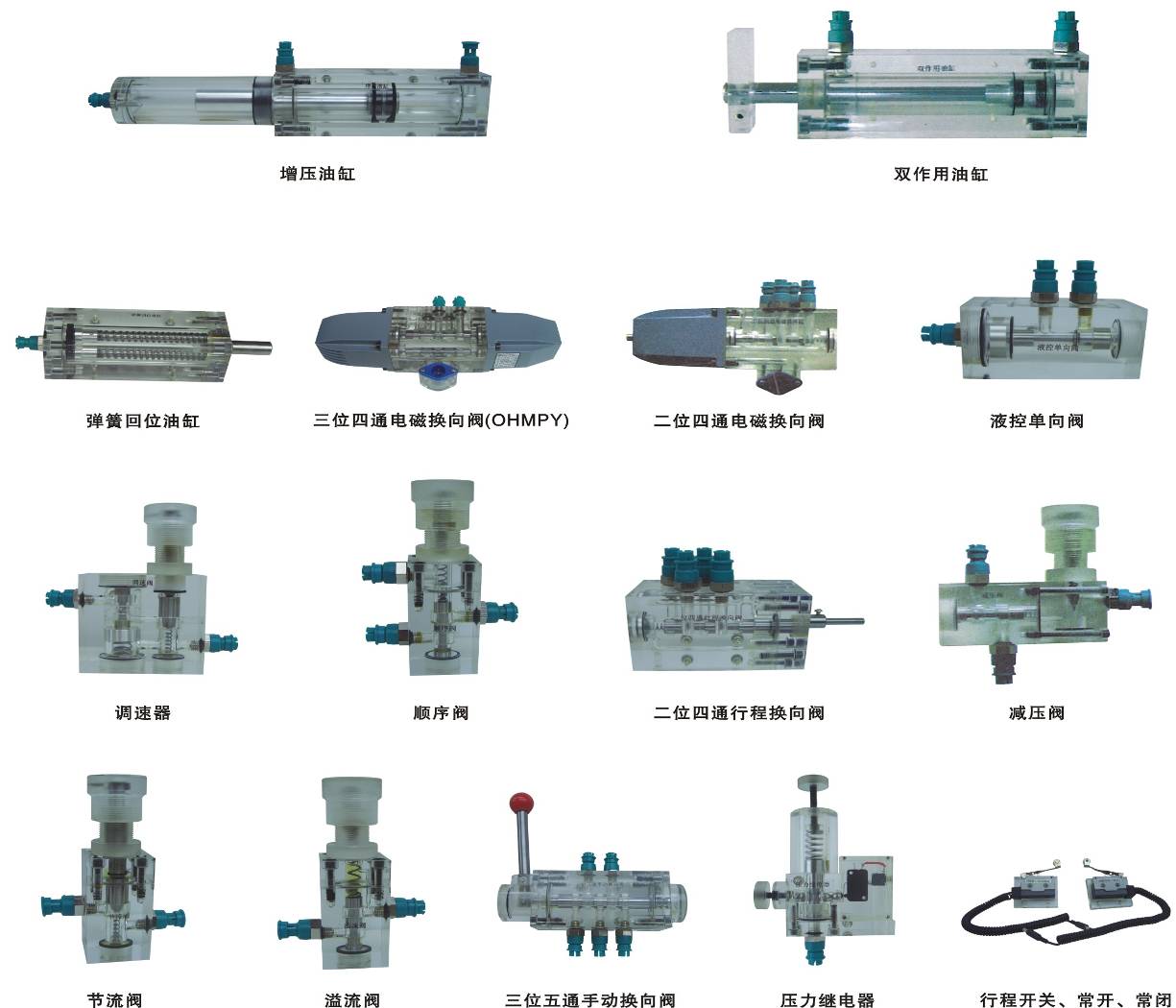

五、透明液压配置清单

序号	名称	型号	数量	备注
1	实验桌		1张
2	实验台		1台
3	继电器控制模块		1块
4	双作用油缸（带行程撞块）	透明元件	2只
5	二位二通电磁换向阀	透明元件	1只
6	二位四通电磁换向阀	透明元件	2只
7	三位四通电磁换向阀（O型）	透明元件	1只
8	三位四通电磁换向阀（H型）	透明元件	1只
9	三位四通电磁换向阀（M型）	透明元件	1只
10	弹簧回位油缸	透明元件	1只
11	增压油缸	透明元件	1只
12	辅助油箱	透明元件	1只
13	单向阀	透明元件	2只
14	液控单向阀	透明元件	2只
15	溢流阀（直动式）	透明元件	2只
16	溢流阀（先导式）	透明元件	1只
17	节流阀（直动式）	透明元件	1只
18	调速阀	透明元件	2只
19	顺序阀	透明元件	2只
20	减压阀	透明元件	1只
21	二位四通行程换向阀	透明元件	1只
22	三位五通手动换向阀	透明元件	1只
23	压力继电器	透明元件	1只
24	压力表	透明元件	3只
25	三通接头	透明元件	7只
26	四通接头	透明元件	3只
27	行程开关（常开）		2只
28	行程开关（常闭）		2只
29	透明液压皮管		20米
30	油盘		1只
31	油箱		1只
32	机泵组		1套
33	L-HL46号液压油		5kg
34	电磁阀通用连接线		3条
35	压力继电器插头线		1条
36	螺丝刀6×100（一字、十字）		各1把
37	剪刀		1把
38	活动板手		1把
39	尖嘴钳		1把
40	内六角扳手M5		1把
41	内六角扳手M6		1把
42	内卡簧钳		1把
43	外卡簧钳		1把
44	快速油接头		5只
45	透明液压使用说明书		1册
