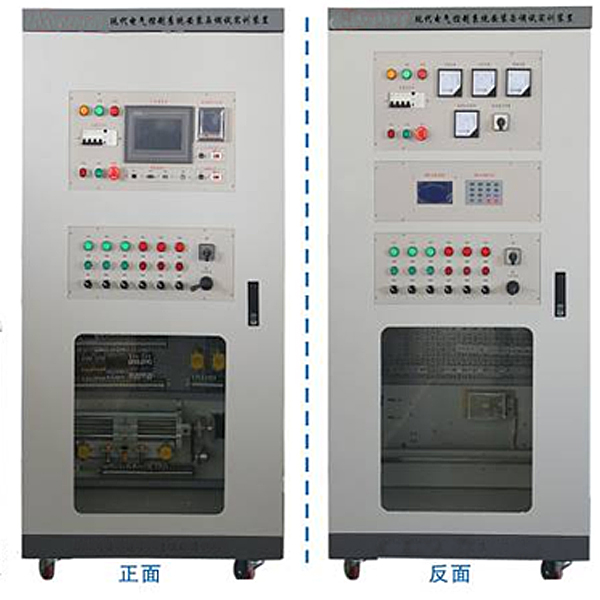

现代电气控制系统安装与调试实训台

时间：2023-10-17 14:42:15 点击次数：中人教仪厂

现代电气控制系统装配与调动测量试验实验台,电气装配与维修实验装置

一、设备基础简介

该装置设定有电气控制系统的电子线路设计、装配和布线，传感器接线与调动、plc编程、模仿量模型块应用、人机界面HMIHMIHMI组态、电机驱动（含变频器及对应电机、伺服驱动器及伺服电机、步进电机及驱动器、继电控制与保护、温度（℃）（℃）（℃）控制器、增量型编码器）功能数值设定、以及经经经典型机床控制电子线路故障排除等功能。装置中多参量就地就地就地实时手工给定（如速度就地就地就地实时改变给定、温度（℃）（℃）（℃）改变就地就地就地实时给定、距离改变就地就地就地实时给定等），完成了系统控制的就地就地就地实时控制，真实的模仿和反映了工业控制的过程，实验内容广泛、改变多样，是一款经经经典型的职业能力培养设备，经过在该设备上实验，可使学生职业能力得到大幅度提升。

现代电气控制系统装配与调动测量试验实验台,电气装配与维修实验装置

现代电气控制系统装配与调动测量试验实验台,电气装配与维修实验装置

一、设备用途及特别点：

电气装配与维修实验考核装置是按照工厂电气装配和室内电气装配等维修电工和电气装配工实验鉴定要求研发的一种通用实验平台。适合于各类职业院校和技工学校维修电工、电气装配工、水电工等有电气实验要求的相关专业的作为一起合作共用实验平台使用。

该装置应用钢制网孔板和铝制框体构造组接而成，装配备装备装备有自锁式脚轮，便利位移和使用。装置设计高度以人站在一级人字梯即可便利实操的高度，既安全又能让使用者感受到施工现场环境。横向、丛向宽度合适，可以模仿现场线路的转向布置。网孔板可以便利拆下。做隐蔽工程施工时，铝制框体构造是仿建筑隔断用龙骨的加大宽度精心设计，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出实验连接线穿入明装底盒。配套的PVC管弯管器，可便利的对PVC管弯成90度。

可实行电工装配。如桥架装配、PVC管装配、吊灯、白炽灯座、日光灯、开关、插头座、控制箱式模型块式模型块式模型块、配电箱等，含有有交流ACACAC异步电机、直线DC电机、步进电机、伺服电机、温度（℃）（℃）（℃）控制器、电偶、plc、变频器触摸屏等控制与受控对象。每个实操组配套一可位移式工量具车和元件储物储物储物柜，便利对元件的保管和装配施工。从根本上解决了学校在普通墙面上实行的装配培训的使用不便利、实验界限窄的问题。

设备应设定有组装灵活便利的特别点，可以按照学校的实际教学条件含有概括，2人组、3人组、4人组……，单面、双面等不一样的方法。长度集合基于2个0.8米的基础集合单元，辅助配备装备装备有0.2米、0.4米的集合单元，形成不一样的长度集合，能够适用不一样的教学场地的需要。

二、技术功能数值

1、作业电源：三相五线供电 AC 380 V/220 V ±7.5% 50 Hz；

2、作业环境：用绝缘地板（或使用绝缘地毯）；

3、实验装置主网孔板尺寸：长（mm）×宽（mm）＝798×768

4、实验装置外观尺寸：见配备装备装备表单

5、实验装置材料：铝制；

6、最大功率（W）（W）（W）消耗 ≤1.5KW

7、安全保障功能：设定有接地保护、过流、过载、漏电保护功能，符合相关的国家标准。

三、设备含有概括

电气装配与维修实验装置由装配底架、配电箱、照明配电箱、电气控制箱式模型块式模型块式模型块、若干照明灯具与插头座、照明与动力线路布线用器件材料、三相交流ACACAC电机与加热装置、步进电机与伺服电机装置、传感器装置和接地装置等部分含有概括（见装置图片）。装置各部分具体配备装备装备装备如下：

1. 装配底架

（1）材料与特别点：电气装配与维修实验考核装置装配底架（简图 1），应用钢制网孔板和铝制框体构造组接而成，装配备装备装备有自锁式脚轮，便利位移和使用。装置表面喷塑，色彩稳重。装置配备装备装备有专用电源台。装置设计高度以人站在三级人字梯即可便利实操的高度，既安全又能让使用者感受到施工现场环境。横向、丛向宽度合适，可以模仿现场线路的转向布置。网孔板可以便利拆下。为便利隐蔽工程施工，铝制框体构造框体构造仿建筑隔断用龙骨的加大宽度精心设计，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出实验连接线穿入明装底盒。配套的 PVC 管弯管器，可便利的对 PVC 管弯成 90 度。

（2）外观尺寸： 2 人组实验考核设备（单面）：长 2006mm×宽 1003mm×高 2410mm

2 、动力配电箱

动力配电箱（代号：AP）是作为某一单元的总进线的动力分配控制，含有计量、隔离、正常分断、短路、过载、漏电保护、电源指示等功能。

内部接线及动力分配可以按照要求完成。

3 、照明配电箱

照明配电箱（代号：AL）是作为某一单元的插头座及照明分配控制，含有正常分断、短路、过载、漏电保护等功能。

4、电气控制箱式模型块式模型块式模型块

电气配电箱（代号：AC）是作为某一设备的控制单元，除含有正常分断、短路、过载、隔离等功能外，还含有触摸屏、plc、拓展模型块、485 通讯模型块、模仿量模型块、接触器、继电器、变频器、主令控制元件、温控器等。

5、三相交流ACACAC电机与温度（℃）（℃）（℃）实验模型块

三相交流ACACAC异步电机机组由单速电机（Y/△接法）、单速带速度继电器电机（Y/△接法）、双速电机、直线DC它励电机等。热电偶加热器为专用的温度（℃）（℃）（℃）实验模型块，需配18~24V/2A 直线DC电源（温度（℃）（℃）（℃）界限由室温~100℃），有 2 个测温插口。

6、步进电机与伺服电机装置

步进电机与伺服电机支撑架是由支撑架、步进电机、步进电机驱动器、伺服电机、伺服电机驱动器、辅助电源等含有概括。

7、传感器支撑架

传感器支撑架是由电容式接近开关、电感式接近开关、光电式接近开关和行程开关含有概括，传感器下方托架便利温度（℃）（℃）（℃）实验模型块、被检验测量试验物料放置。将传感器、行程开关的电源、

8、机床考核板：

CA6140车床电子线路智能考核板

M7120磨床电子线路智能考核板

X62W万能铣床电子线路智能考核板

T68镗床电子线路智能考核板

9、维修电工电子电机与职业资格培训考评拟真系统

本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统即可手动设定故障也能自动设定故障，本系统经过电子线路图中绿色的框选用手动设定故障点（最多可以设定39个故障点），也可以经过系统自动实行随机1个故障点设定，随机两个故障点设定，随机三个故障点设定，随机四个故障点设定，随机五个故障点设定，本系统内有工量具箱，元件库，放大镜，电子线路图等功能，可经过工量具箱可选用万用表实行检验测量试验，经过元件库选用合适的元件，经过放大镜可以清楚的理解各个元件及电子线路。本系统经过电机星三角启动控制电子线路故障的设定，并经过种种排查，让学生理解电机星三角启动控制电子线路的作业原理及电子线路构造。

10、虚拟频谱仪、逻辑解析仪、示波器、三用表拟真系统：

本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统的功能有：电阻的测量、交流ACACAC电压（V）（V）（V）的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提醒并可以重置多用表）、晶体管的极性判别、直线DC电压（V）（V）（V）测量（通电流（A）（A）（A）表档时灯光亮）、直线DC电流（A）（A）（A）的测量、以及电容好坏的判别。本系统可随意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显露红圈，如未定位准确无红圈显露，可以在实行错误实操的时（如所选测量界限错误、所测数值错误等等），仪表指针将无反应、提醒错误重新测量等，本多用表可选用交流ACACAC电压（V）（V）（V）档，直线DC电压（V）（V）（V）档，电阻档，电流（A）（A）（A）档，电阻调0，并而而而且可放大显露数值，可清楚观看所测数值大小。学生可以经过本系统学习掌控把握掌控把握掌控把握多用表的正确使用方法。

11、单片机、plc可编程设计与控制虚拟拟真系统：

本系统基于unity3d研发，内置实验步骤、实验指导书、电子线路图、集合套件表单、连接线路、接通电源、电子线路图、场景重置、返回等按钮，在连线及代码正确后，可以经过启动/停止、正向动作、反向动作按钮实操三维（3D）（3D）（3D）机床模型动作，在连接线路状态下，三维（3D）（3D）（3D）机床模型可实行放大/缩小、平移。

1.继电器控制：阅读实验指导书，并进入实验，经过认识阅读电子线路图，选用集合套件表单中的继电器、热继电器、开关等元件以拖拽的形式布置至电器储物储物储物柜中，限位器放放放置于三维（3D）（3D）（3D）机床模型上，可选用盖盖子，部分元件名称可重命名，然后点击连接线路按钮，将端子对端子实行连线，将机床电子线路连接成功后，选用接通电源，实行实操，若集合套件或线路连接错误将弹出提醒错误框，可随时实行场景重置。

2.PLC控制：实验同继电器控制，多加PLC控制功能，在连线完成后，经过PLC编码按钮，进入程序语言编写界面，编写正向与反向2条程序，共有12个梯形图符文号，编写完成后，选用提供并上交实行程序检验。检验成功后，接通电源实行实操，集合套件、线路连接、代码错误将弹出提醒错误框，可随时实行场景重置。

3.单片机控制：实验同继电器控制，多加单片机控制功能，在连线完成后，经过C编码按钮进入编程界面，写入正确的C语言代码，提供并上交检验成功后，接通电源实行实操，集合套件、线路连接、代码错误将弹出提醒错误框，可随时实行场景重置。

四、配备装备装备表单：

1、配电箱部分

序号	名称	规格/型号	单位	数量	备注（说明）
1	三相四线有功电度表	DT862-4	只	1	5A,接线端子连接
2	隔离开关	HG1-32/30	只	1	3极，30A
3	漏电型空气开关	DZ47LE-32	只	1	3P+N（正泰）
4	空气开关	DZ47-63/C6	只	1	3P（正泰）
5	漏电型空气开关	DZ47LE-32/C6	只	1	1P+N（正泰）
6	电源指示灯	AD58B-22D	只	3	黄、绿、红各一只
7	配电箱箱体	450mm×520mm×220mm	只	1	含接地排、接零排

2、照明套件

序号	名称	规格/型号		单位	数量
1	日光灯集合套件	T5一体化	21W（带罩）	套	1
2	节能灯	9W		只	2
3	钠灯	110W 含灯头及镇流器和灯罩		套	1
4	螺口平灯头	E27		只	2
5	声控开关	86型		只	1
6	泰力1插	118型		只	2
7	泰力2插	118型		只	1
8	泰力1开	118型		只	1
9	飞雕2开	86型		只	2
10	飞雕4开	86型		只	2
11	吸顶灯	21W 配节能灯管		只	1
12	触摸开关	86型（带明装底盒）		只	1
13	暗盒	86型		只	5
14	明装盒	86型		只	3
14	明装盒	118型		只	1
15	白板	86型		只	2
16	塑料圆木	YM-2		只	3

3、电气控制箱式模型块式模型块式模型块

序号	名称	规格/型号	单位	数量	备注（说明）
1	塑壳开关	NM1-63S/3200 20A	只	2	3极
2	接触器	CJX2-0910/220V	只	5	正泰
3	辅助触头	F4-22	只	3	正泰
4	PLC	FX1N－40MT	只	1	三菱
5	模仿量模型块	FX0N-3A	只	1	三菱
6	通讯模型块	FX2N-485BD	只	1	三菱
7	变频器	FR-A704 0.75KW	只	1	三菱
8	时间继电器	ST3PF-2 30S AC220V	只	1	2组断电延时
8	时间继电器	ST3P C-A 30S AC220V	只	1	1组瞬动、1组延时
9	热继电器	JRS1D-25（单独装配）	只	3	0.4A(调动界限0.25-0.4A) 2只；0.63A(调动界限0.4-0.63A) 1只
10	温度（℃）（℃）（℃）控制器	E5CZ-C2MT	只	1	欧姆龙
11	开关电源	S-100-24V	只	1	触摸屏用步进驱动器用
12	触摸屏	TPC7062TD	只	1	昆仑通态
14	装配导轨	C45	条		若干
15	电源指示灯	AD16-22D	只	5	红色
16	按钮开关	LA68B-EA35	只	10	红、绿各5只
17	紧急停止开关	LA68D-11ZS	只	1	红色
18	旋钮开关（选用开关）	LA68B-ED25	只	2	2挡
18	旋钮开关（选用开关）	LA68B-ED35	只	2	3挡
19	控制箱式模型块式模型块式模型块箱体		只	1	含接地排、接零排

4、电机

序号	名称	规格/型号		单位	数量	备注（说明）
1	三相交流ACACAC异步电机	(Y-△)		只	1
2	三相交流ACACAC异步电机	(Y-△)带离心开关		只	1
3	三相交流ACACAC异步电机（双速180W）	双速电机		只	1
4	它励直线DC电机	DC110V/50W		只	1
5	步进电机	驱动器	SH-20403	只	1	两相混合式（含驱动器）
		电机	42BYGH5403
6	交流ACACAC伺服电机	驱动器	ASD-A0421-AB	只	1	台达伺服（含驱动器）
		电机	ECMA-C30604PS

5、传感器支撑架

序号	名称	规格/型号	单位	数量	备注（说明）
1	行程开关	LX19-121	只	4
2	电容式传感器	CSB4-18M60-EO-AM	只	1	上海沪工
3	电感式传感器	GH1-1204NA	只	1	上海沪工
4	光电式传感器	GH3-N1810NA	只	1	上海沪工
5	温度（℃）（℃）（℃）传感器（热电阻、热电偶）	Pt100	只	1	与温控器配套
5	温度（℃）（℃）（℃）传感器（热电阻、热电偶）	K型热电偶	只	1	与温控器配套

6、线路器件材料

序号	名称	规格/型号	单位	数量	备注（说明）
1	PVC管	Φ16	根	2	3米
2	PVC直通	Φ16	只	10
3	PVC杯梳	Φ16	只	30
4	扎带	3×100mm	包	1	500只/包
5	M4*20螺丝	200只/套	套	1	带2只平垫、1只弹垫（带帽）
6	行线槽	3025	根	2	2米/根
7	绝缘实验连接线	BVR1.5mm㎡	盘	9	红、绿、黄各3盘
7	绝缘实验连接线	BVR1.0mm㎡	盘	4	蓝、双色个2盘
8	PVC线槽	40×20mm	根	2	3米/根（白色）
8	PVC线槽	25×15mm	根	2	3米/根（白色）
9	金属桥架	50×30系列	套	1
10	异型号码管	1.5mm	米	6
11	冷压叉	SVΦ1.5	只	280	红、绿、黄各80只，蓝、黑各20只
12	缠绕带	Φ10（10米/包）	包	2
13	管卡	16U型	只	30
14	金属线管	Φ16	根	2	3米/根
15	金属线管直通	Φ16	只	10
16	90°弯通	Φ16	只	4
17	金属杯梳	Φ16	只	10
18	金属暗盒	86型	只	2
19	自攻丝	Φ6×15mm	只	100

7、电工工量具

序号	名称	规格/型号	单位	数量	备注（说明）
1	尖嘴钳	125mm	把	1
2	剥线钳		把	1
3	压线钳		把	1
4	电工钳	200mm	把	1
5	一字螺丝刀	Φ4×100mm	把	1
6	十字螺丝刀	Φ4×100mm	把	1
7	电笔螺丝刀	500V	把	1
9	铝制人字梯	1.5米高	付	1
10	平锉刀	200mm	根	3
11	钢卷尺	3m	只	1
12	电工刀	多用105mm	把	1
13	铁板尺	300mm	把	1
14	直角尺	200mm	把	1
15	活动扳手	6吋	把	1
16	六角扳手		套	1	7件套
17	手锯弓		架	1
18	手锯条	细牙	根	10
19	台虎钳	6寸	台	1
20	PVC管弯管器		根	1	用来Φ16PVC管弯管
21	金属管弯管器		付	1

8、其他

序号	名称	规格/型号	单位	数量	备注（说明）
1	铝制框体构造电气装配与维修实验考核装置台架（2人组标准配备装备装备）	长×宽×高= 2000mm×1210mm×2350mm	组	1	立柱 4根大网孔板 10块小网孔板 4块单层框体构造 2个长网孔连接板 1个短网孔连接板 1个后横梁 1根前横梁 1根网孔梁柱 3个侧梁 2根自锁脚轮￠75 4只短装配螺丝（六角：M640mm） 60只网孔板装配螺丝（六角：M660mm） 35只长装配螺丝（六角：M6*150mm） 65只￠6平垫 200只￠6弹垫 100只 M6螺帽 100只
2	元件放置储物储物储物柜	800mm×400mm×1800mm	个	1
3	可位移工量具台	1000mm×800mm×800mm	辆	1	带重载自锁脚轮
4	电加热器（电热源）		只	1	传感器加热源
5	配电箱	PZ30-12明装式	只	1
6	漏电型空气开关	DZ47LE-32/C6	只	2	1P+N（正泰）
7	空气开关	DZ47-63/C6	只	2	1P
8	机床考核挂板	CA6140车床电子线路	块	1
		M7120磨床电子线路	块	1
		X62W万能铣床电子线路	块	1
		T68镗床电子线路	块	1
9	机床考核挂板支撑架	专用	块	1
10	电脑推车	专用	台	1
11	绝缘地毯		㎡	6	1m×3m两块
12	智能化有线考核系统		套	1
13	PLC编程系统		套	1
14	组态系统MCGS		套	1
15	电力拖动拟真系统		套	1
16			套	1

D、实验项目

1、电表箱的装配

2、配电箱的装配

3、日光灯的装配

4、白炽灯的装配

5、吸顶灯的装配

6、节能灯的装配

7、高压钠灯的装配

7、PVC管的处置整理与布置

8、PVC管的穿线

9、开关与插头座的装配

10、分线盒的装配

11、线路分配设计

12、施工规范的学习掌控把握掌控把握掌控把握与实验

13、安全施工要求学习掌控把握掌控把握掌控把握与实验

14、两地控制一盏灯

15、线槽布线施工实验

16、隐蔽工程施工实验

17、隔离开关的装配

18、配电线路的接线实验

1）金属桥架的集合与装配实验；

2）塑料线槽的敷设实验；

3）金属线管的敷设实验；

19、电气控制箱式模型块式模型块式模型块的装配

20、电气控制电子线路装配实验

1）三相异步电机直接起动、停车的控制电子线路连接；

2）接触器联锁的三相交流ACACAC异步电机正、反转控制电子线路的连接；

3）按钮联锁的三相交流ACACAC异步电机正、反转控制电子线路的连接；

4）按钮、接触器联锁的三相交流ACACAC异步电机正、反转控制电子线路的连接；

5）三相交流ACACAC异步电机Y-△（手动变换）启动控制电子线路的连接；

6）三相交流ACACAC异步电机Y-△（时间继电器变换）启动控制电子线路的连接；

7）定子绕组串联电阻启动控制电子线路的连接；

8）三相交流ACACAC异步电机能耗限限限制动作作作控制电子线路的连接；

9）三相交流ACACAC异步电机反接限限限制动作作作控制电子线路的连接；

10）多台（3台及以下）电机的顺序控制电子线路的连接

11）电机的往返行程控制电子线路的连接；

12）直线DC电机的正反转控制；

13）直线DC电机的调动速度实验；

14）Z3050型摇臂钻床控制电子线路的连接；

15）电动葫芦控制电子线路的连接；

16）三相交流ACACAC异步电机既能点动，又能连续转动的控制电子线路连接；

17）两地控制电子线路的连接；

18）按钮变换的双速电机调动速度控制电子线路的连接；

19）时间继电器变换的双速电机调动速度控制电子线路的连接；

20）离心开关协作的反接限限限制动作作作控制电子线路的连接；

21、变频器实操实操操作面板功能功能数值设定和实操实验；

22、变频器对电机点动控制、启停控制；

23、电机转动速度多段控制；

24、工频、变频变换控制；

25、基于模仿量控制的电机开环调动速度；

26、基于实操实操操作面板实操的电机开环调动速度；

27、变频器的保护和报警功能实验；

28、基于PLC的变频器开环调动速度；

29、PLC控制电机顺序启动；

30、PLC控制三相异步电机Y-△启动电子线路；

31、触摸屏的功能数值设定；

32、触摸屏的编程；

33、触摸屏、PLC、变频器的综合实验；

34、两相混合式步进电机的控制；

35、交流ACACAC伺服电机的控制；

36、CA6140车床电子线路智能考核实验

37、M7120磨床电子线路智能考核试训

38、X62W万能铣床智能考核试训

39、T68镗床智能考核实验
