电路分析实验装置

时间:2023-10-22 16:45:07 点击次数: 中人教仪厂
电路分析实验装置,链、万向节测试实验台

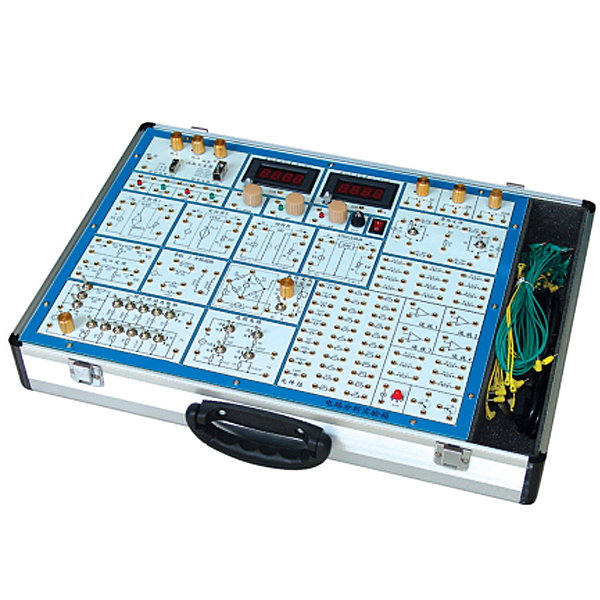

该电路分析实验箱主要是进行电工学中的有关电路分析 理论的实验论证,属弱电类实验。它采用模块式结构,各模块间相互独立,通过各元件区不同元件组合,可组成多种测试电路,实验模板正面印有电路图,反面装有器件,各实验电路中需测试的点均装有测试孔,使用方便,接触可靠,而且寿命长、效率高,适用于进行各种电路的实验研究,可满足电工原理、电路分析等课程实验教学的需要。有电路原理基本电路。

 系统组成
(1)电源输入:AC220V±10% ,50HZ

电源输出:固定输出±l2V/0.5A,±5V/0.5A;可调输出0V~±l2V/0.5A, 均有短路过载保护,自动恢复功能。

电流输出:0~l00mA.

(2)函数信号发生器
    波形:正弦波、方波、三角波
    频率范围:0HZ~100KHZ,分四档连续可调
    幅值:方波、正弦波、三角波 (峰-峰值:0~10V)
 (3)1只数字电压表,分0~2V、0~30V二档;

1只数字电流表,分0~2mA、0~200mA二档,精度为0.5级;

可同时满足多 个测试点电压、电流的动态监测。
 (4)器件库:有l~2W电阻22只、电容7只、二极管(稳压 管)3只、不同阻值电位器3只、可扩展器件接插孔18只、三极管二只、6.3V指示灯1只、运放4组。

器件库主要是帮助学生自已设计实验电路,提高学生的动手能力、设计能力,为开放性实验提供平台。

(5)系统配有“电路设计与仿真软件”。帮助学生在自行设计实验电路时先进行仿真试验,以提高设计成功率。

(6)铝合金保护箱,坚固耐用,样式美观、大方。


电路分析实验装置,链、万向节测试实验台
电路分析实验装置,链、万向节测试实验台

一、实验内容
1. 链传动多边形效应实验
(1)主从动链轮齿数不一样时,链传动的瞬时传动比波动测试及理论计算
(2)主从动链轮齿数一样时,链传动的瞬时传动比恒定测试及理论计算
2. 万向节传动实验
(1)单万向节传动比波动测试及理论计算
(2)双万向节传动比恒定测试调节
二、主要技术参数
1.电机功率:90W
2.电机转速:0~250转/分
3.链轮齿数;11
4.大链轮齿数:15
三、 性能特点
(1)从动链轮可更换,可测试比较主从动链轮齿数不一样时和齿数一样时的瞬时传动比变化情况。
(2)实验台配置了单万向节和双万向节,可测试比较两种万向节的瞬时传动比变化情况。
(3)万向节支座可平移和摆动0~45°角度,可测试比较各种角度情况下的瞬时传动比的变化情况。
(4)虚拟仿真教学系统
机械实训安全教育虚拟仿真软件:本软件基于unity3d开发,软件采用三维漫游的形式,可通过键盘控制移动,鼠标控制镜头方向,设有机械安全距离实验,机械安全保护装置实验、机械安全防护设计基础考核,实验进行时,三维漫游画面采用箭头与脚印图案提示移动至实验位置,机械对象周围圆圈显示了工作半径,实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验(内分2种围栏高度与开口大小),选择进入后,镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求,错误示范:实验过程为人体进入机械对象工作半径受到伤害后,血色画面与语音提醒收到机械伤害,并回至原位并进行下一实验,***终一步为正确做法。

常见问题:

1、如果我要购买电路分析实验装置,链、万向节测试实验台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的电路分析实验装置,链、万向节测试实验台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开电路分析实验装置,链、万向节测试实验台的发票,您需要提供开票资料。

3、你们的电路分析实验装置,链、万向节测试实验台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
