变电站综合模拟自动化实训装置

时间:2023-10-28 14:35:50 点击次数: 中人教仪厂
变电站综合模拟自动化实训装置,工业传感器技术实训装置

一、 概 述

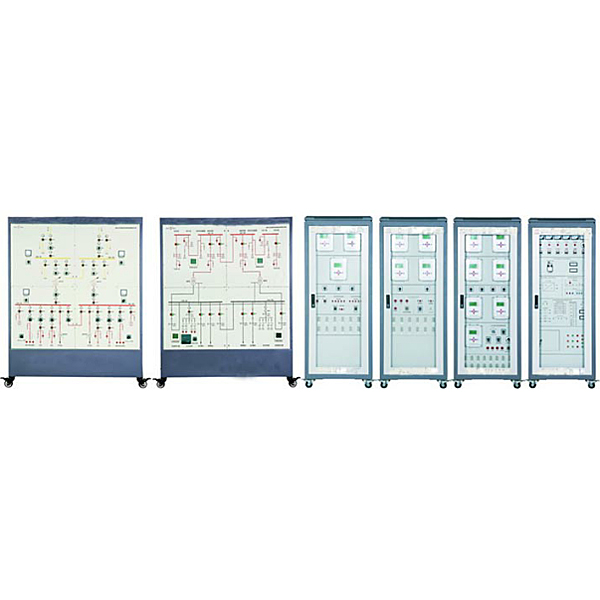

该系统由一次系统屏、二次保护柜、变电站后台系统三部分组成。一次系统采用典型的110kV变电站工程为模型,设两台主变,均为有载调压型;设两路进线,110kV侧和10kV侧采用单母分段,35kV侧采用单母分段带旁母接线。二次部分全部采用微机型继电保护装置和测控装置,分为四个保护柜安装;能上传数据,接受监控主机命令,完全满足“四遥”功能和远动的要求。同时采用多串口卡,很好地解决了保护装置与后台系统间通讯瓶颈问题。

二、 特 点

1. 设有典型完整的一次系统,开关、刀闸采用不同类型开关操作,互锁设置完备。 电气回路可设置多种类型故障;

2. 二次继电保护装置配置完整;

3. 间隔层设备性能良好,运行可靠;

4. 通信系统具备独立的通信信道,满足无人值班要求;

5. 成套性好,一次系统、二次系统、监控系统配置齐全;

6. 开放性强,保护测控装置采用标准通讯协议,软件系统采用工业组态软件,开放协议。

三、实训项目

线路保护类

(1) 系统正常﹑**﹑***小运行方式

(2) 电气系统短路

(3) 微机保护装置基本功能测试

(4) 微机定时限过电流保护

(5) 微机无时限电流速断保护

(6) 微机带时限电流速断保护

(7) 阶段式电流保护

(8) 运行方式对保护灵敏度的影响及灵敏度校验

(9) 电流电压连锁保护

(10) 反时限保护实验

(11) 阶段式过电流保护与自动重合闸前加速

(12) 阶段式过电流保护与自动重合闸后加速
