客车电控空气悬挂实验装置

时间:2023-10-28 11:27:07 点击次数: 中人教仪厂
客车电控空气悬挂实验装置,电动汽车电源管理系统实验台

一、产品简介

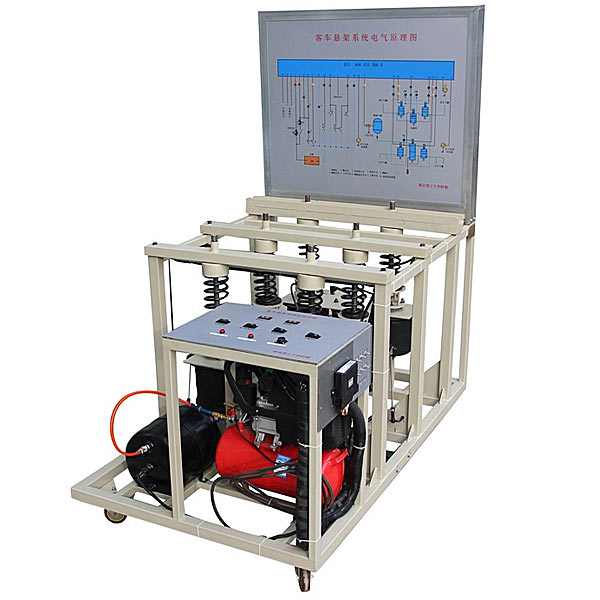

该设备采用 大客车空气悬架系统为基础,充分展示大客车空气悬架的组成结构和工作过程。
适用于学校对空气悬架的理论和维修实训的教学需要。

二、功能特点
1.真实可运行的大客车空气悬架系统,充分展示大客车空气悬架系统的组成结构。
2.操纵高度控制开关或调节任意悬架高度,空气悬架ECU控制压缩机、高度控制电磁阀、悬架减震器硬度控制器等执行元件工作,完成对空气悬架高度和减震器硬度的调节,真实演示汽车空气悬架系统的工作过程。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的**铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车空气悬架系统的工作原理。
4.实训台面板上安装有检测端子,可直接在面板上检测空气悬架系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
5.实训台面板上安装有故障指示灯和诊断座,可通过短接线闪烁故障码来实现系统的自诊断功能。
6.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
7.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。


客车电控空气悬挂实验装置,电动汽车电源管理系统实验台

客车电控空气悬挂实验装置,电动汽车电源管理系统实验台


一.产品简介

选用新能源车辆 磷酸铁锂 动力电池包,单体电池(3.2V20AH,共24串),带CAN总线的一体机BMS电池管理系统,有被动均衡功能;真实地呈现了磷酸铁锂动力电池包核心零部件之间的连接控制关系、安装位置和运行参数,以及高压系统安全注意事项,并培养学员对磷酸铁锂动力电池包(BMS)故障分析和处理能力。适用于了解与验证电动汽车的动力电池参数进行实时监控、故障诊断、SOC估算、短路保护、绝缘检测、充放电控制、均衡等功能,并通过CAN总线的方式与带CAN通讯的车载充电机进行信息交互,保障电动汽车高效、可靠、安全运行的BMS教学实训实验。

二.功能特点

1.真实可运行的新能源动力电池充放电总成,充分展示各主要零部件组成结构和逻辑控制关系。

2.各主要部件安装在实训台上,电气连接方式与实车相同,可以方便拆卸,让学员在拆装连线过程掌握高压系统零部件拆装要点和安全保护。

3.BMS电池管理系统带被动均衡功能,带开关控制保护(单体断线、短路、过压、欠压、过流、过温),与车载充电机CAN通讯,通过BMS控制车载充电机工作,估算SOC(荷电状态)等。

3.1具有单体电压数据采集、总电压数据采集、电流采集、温度采集。

3.2具有完备的故障等级报警功能,包括电压、电流、温度等故障报警。

3.3具有SOC估算功能。

3.4具有充放电控制功能。

3.5具有被动均衡管理功能。

3.6系统开关无源机械触点。

4.动力电池包显示器(7寸触摸屏)安装在面板上,可以观察充放电过程各项参数,掌握动力电池包充放电过程控制逻辑和主要部件参数变化规律。

5.实训台配放电模块,模仿车辆能量消耗过程,放电电流大小可以选择动力电池包设置有新能源汽车机械维修开关,可以打开上盖观察;高压电器连接器均采用国标产品,性能可靠。

6.实训台配备12V电源接地机械开关,可随时断开12V接地,切断整个系统电源。

7.动力电池包输出线路另配机械断开式紧急开关,适用于紧急情况下很轻松断开主电源回路。

8.UV平板喷绘彩色面板完整显示动力电池包,充电,放电工作原理图,并安装用检测端子,可实时检测各种状态下参数变化。

9.实训台由移动实训台(带原理面板)组成,实训台水平放置,安装主要零部件;实训台底部安装4个脚轮,移动灵活,同时脚轮带自锁装置,可以固定位置。

10.配备故障设置和考核系统,故障点不少于15个。

11.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈,带4个带自锁装置万向脚轮,便于移动。

12.配备线性放电负载系统,可以读取放电过程各项参数。

13.配备CAN诊断系统(包括软硬件),可以读取充放电过程各项参数及故障数据。
