单片机技术实验开发实训装置

时间:2023-10-29 17:33:30 点击次数: 中人教仪厂
单片机技术实验开发实训装置,机电一体化及液位实训装置

一、系统简介

本系统是《MCS-51单片机原理与接口》《单片机控制技术》《自动化控制》《EDA》等课程教学的**配套实验设备。以小系统、多功能、易扩展为设计思想,主板以《51系列单片机实验指导书》基础实验为主,增加地址总线、数据总线、控制总线引出和扩展单元(区),这样学校可以从需要出发,选配各种扩展模块,为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境,也是科研、开发工作者的得力助手。

二、系统组成:

1.硬件:

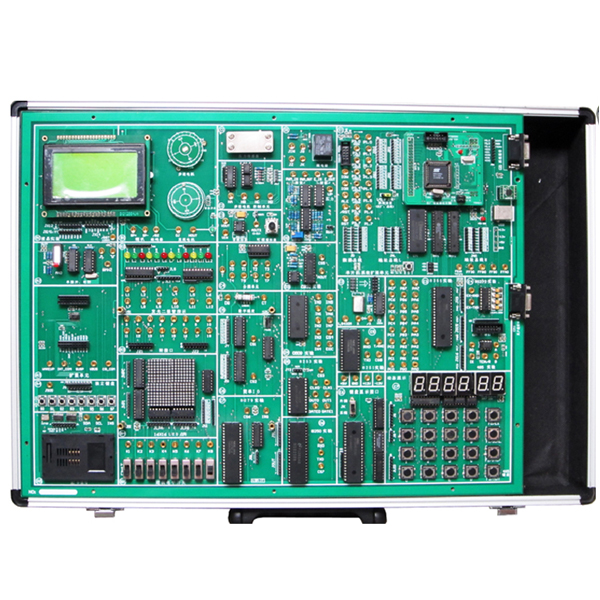

(1)开发系统组成:单片机仿真接口(仿真器外接),用户CPU(AT89S52),系统控制芯片(1032),64K程序存储器(w27c512),64K数据存储器(61256x2),开放式4*6键盘电路,开放式6位动态数码管显示电路.

(2)输入/ 输出:128*64 LCD图文电路(或字符式1602 LCD),单脉冲发生器,8MH时钟分频,8位开关逻辑电平输入/ 输出电路,排针∕锁紧孔转接口、16*16 LED点阵电路,音频功放,0~5V可调模拟量,PWM电路、射极跟随器,ISP在线下载接口,打印口,用户串行接口。

(3)常用接口芯片:RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等;

(4)控制对象:喇叭、温度18B20、IC卡读写、蜂鸣器、小型直流电机、步进电机、压力传感器、继电器等;

(5)扩展单元接口:提供总线接口,可自行扩展设计或选配我公司各种扩展模块。

2.软件:系统配置2000/xp等操作平台的单片机仿真调试软件,支持汇编、C51语言编译、调试;单片机在线下载软件等。

3.电源:系统内置高性能直流稳压电源。

4.机箱:系统配置轻便铝合金箱子作为实验仪机箱。


单片机技术实验开发实训装置,机电一体化及液位实训装置

单片机技术实验开发实训装置,机电一体化及液位实训装置


概述

电气一体化实验台由铝合金导轨式实训台、典型的设备的机械部件、模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种等组成。整体结构采用开放式和拆装式,实训装置用于机械部件组装,可根据现有的机械部件组装生产设备,也可添加机械部件组装其他生产设备,使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的设备。

主要技术参数

1. 交流电源:三相四线 AC 380V±10%  50 Hz;
2. 温度:-10~40 ℃;环境湿度:<90%(25℃);
3. 外形尺寸:长*宽*高=1200*800*1500 mm;
4. 整机功耗:>1.5 kW;
5. 安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
6.虚拟仿真系统

1.维修电工电子电机与职业资格培训考评仿真软件

本软件为apk的格式,可在PC端使用,也可在移动端使用,本软件即可手动设置故障也能自动设置故障,本软件通过电路图中绿色的框选择手动设置故障点(***多可以设置39个故障点),也可以通过系统自动进行随机1个故障点设置,随机两个故障点设置,随机三个故障点设置,随机四个故障点设置,随机五个故障点设置,本软件内有工具箱,元件库,放大镜,电路图等功能,可通过工具箱可选择万用表进行检测,通过元件库选择合适的元件,通过放大镜可以清楚的了解各个元器件及电路。本软件通过电动机星三角启动控制电路故障的设置,并经过种种排查,让学生了解电动机星三角启动控制电路的工作原理及电路结构。

2.虚拟频谱仪、逻辑分析仪、示波器、三用表仿真软件:

本软件为apk的格式,可在PC端使用,也可在移动端使用,本软件的功能有:电阻的测量、交流电压的测量(测量变压器,若变压器测量烧坏多用表时,冒黑烟提示并可以重置多用表)、晶体管的极性判断、直流电压测量(通电流表档时灯光亮)、直流电流的测量、以及电容好坏的判断。本软件可任意拖动红色与黑色笔头,2个笔头拖拽至被测物体上定位时显示红圈,如未定位准确无红圈显示,并在进行错误操作的时(如所选量程错误、所测数据错误等等),仪表指针将无反应、提示错误重新测量等,本多用表可选择交流电压档,直流电压档,电阻档,电流档,电阻调0,并且可放大显示数据,可清楚观看所测数据大小。学生可以通过本软件学习多用表的正确使用方法。

3、单片机、plc可编程设计与控制虚拟仿真软件:

本软件基于unity3d开发,内置实验步骤、实验指导书、电路图、组件列表、连接线路、接通电源、电路图、场景重置、返回等按钮,在连线及代码正确后,可以通过启动/停止、正向运动、反向运动按钮操作三维机床模型运动,在连接线路状态下,三维机床模型可进行放大/缩小、平移。

1.继电器控制:阅读实验指导书,并进入实验,通过识读电路图,选择组件列表中的继电器、热继电器、开关等元器件以拖拽的形式布局至电器柜中,限位器置于三维机床模型上,可选择盖盖子,部分元器件名称可重命名,然后点击连接线路按钮,将端子对端子进行连线,将机床电路连接成功后,选择接通电源,进行操作,若组件或线路连接错误将弹出提示错误框,可随时进行场景重置。


常见问题:

1、如果我要购买单片机技术实验开发实训装置,机电一体化及液位实训装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的单片机技术实验开发实训装置,机电一体化及液位实训装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开单片机技术实验开发实训装置,机电一体化及液位实训装置的发票,您需要提供开票资料。

3、你们的单片机技术实验开发实训装置,机电一体化及液位实训装置都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
