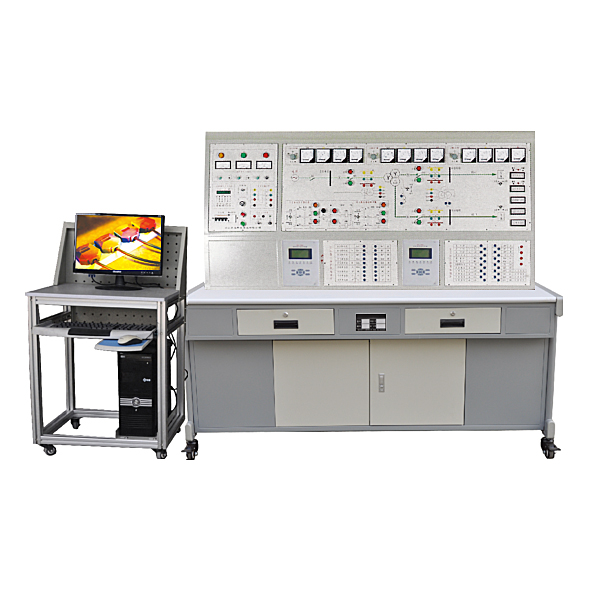

电力系统微机变压器保护实验装置

时间:2023-10-28 15:03:25 点击次数: 中人教仪厂
电力系统微机变压器保护实验装置,空调系统运行检测实训装置

本装置是根据《电力系统继电保护》、《电力工程》、《电力自动化》、《电力系统微机保护》等课程的教学内容,并结合生产实际应用和发展而研发的微机线路保护实验装置。学生通过实验,能进一步理解电力系统微机变压器保护的原理,并能掌握保护接线和整定试验方法。装置设计紧凑,整体性强,保护装置功能完备,集保护、测量、控制、监测、通讯多种功能于一体,本装置不仅能作为电力、电气、自动化类专业变压器保护教学实验平台,而且可作为学生熟悉和掌握电力通讯规约和多种编程软件硬件和软件平台。本装置还配有RS-485/Modbus-RTU通信接口及上位机监控软件。

一、装置的安全保护体系

1. 总电源由三相钥匙开关控制,设有三相带灯熔断器作为断相指示。

2. 控制屏电源由接触器通过起、停按钮进行控制。

3. 屏上装有电压型漏电保护装置和一套电流型漏电保护装置,控制屏内、外或强电输出若有漏电现象,即告警并切断总电源,确保实验安全。

4. 三相调压器原、副边均设有过流保护装置,相间、线间有过电流或直接短路时均能自动保护。

5. 设有定时器兼报警记录仪(服务管理器),对违规使用的次数进行记录,为学生实验技能的考核提供一个统一标准。

二、实验项目

1. 系统正常运行及不平衡电流的测量实验

2. 模拟变压器瓦斯保护实验

3. 变压器的电流速断保护实验

4. 微机变压器纵差动保护整定实验

5. 变压器的二次谐波制动实验

6. 变压器差动速断保护实验

7. 三绕组变压器差动保护实验

8. Y/Y-12双绕组变压器差动保护实验

9. Y/△-11双绕组变压器差动保护实验

10. 对比率制动特性的研究实验

11. 双绕组变压器的过电流保护实验

12. 三绕组变压器的过电流保护实验




电力系统微机变压器保护实验装置,空调系统运行检测实训装置

电力系统微机变压器保护实验装置,空调系统运行检测实训装置

一、产品简介
     该设备采用 汽车手动空调系统为基础,充分展示汽车手动空调系统的组成结构和工作过程。
适用于各类学校对汽车空调系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车手动空调系统,充分展示汽车手动空调系统的组成结构和工作过程。
2.由三相电机做为动力源,带动空调压缩机工作。操作空调控制面板,可真实演示汽车手动空调系统的工作过程以及工作原理。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的**铝塑板,表面经特殊工艺喷涂底漆处理;UV平板喷绘面板打印有永不褪色的彩色电路图与工作原理图;学员可直观对照电路图和实物,认识和分析汽车手动空调系统的工作原理。
4.实训台面板上安装有检测端子,可直接在面板上检测空调系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
5.实训台面板上安装有高、低压力表,进出风口温度表,可实时显示空调管路压力、进出风口温度的参数变化。
6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
7.设备检测面板正前方底座上配有20cm的钢制台面,方便放置资料、检测仪器等。
8.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
9.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)
