机床电路电气技能实训装置

时间:2023-10-30 15:28:08 点击次数: 中人教仪厂
机床电路电气技能实训装置,发动机综合实训装置

一、产品概述:

本机床电气技能考核实训装置,是为各职业院校的电气类专业及社会电工考核,以及各市、县维修电工、国家职业技术鉴定所(站)等单位的教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部采用实际工业上应用电器,因而可靠性好、寿命长。装置外形美观,操作方便,直观性强,不但可用于相关课程的课堂演示、实训、实习,而且还可作为机床电气控制线路维修技能的培训。此外,它还能提供全方位真实的机床电气故障排除的技能训练,有效地提高学生对机床设备的维修技能。

二、产品特点:

1、本装置采用标准配电柜为主体柜,充分利用该柜双面空间位置,每一面分别设有机床电气线路;

2、直观性强,通过操作可熟悉机床的电气控制线路的原理和特点;

3、技能培训用的控制线路和经特殊设计的电机,可模拟各种实际机床的电气线路,也可满足机床的电气故障分体及排除的训练要求;

4、通过一只转换开关就能实现两种机床电路的切换,方便快捷;

5、可以人为的设置故障点,只要通过开关切换就可设置;

6、配电柜设有电压型漏电保护器和电流型漏电保护器,以确保操作者的安全。此外,还设有定时器兼报警记录仪,为学员的考核提供了一个统一的标准。

三、技术参数

1、输入电源:三相四线  380V±10% 50Hz

2、工作环境:温度温度:-10℃~+40℃   相对湿度:≤85%(25℃)

3、装置容量:≤1.5KVA

四、产品组成:

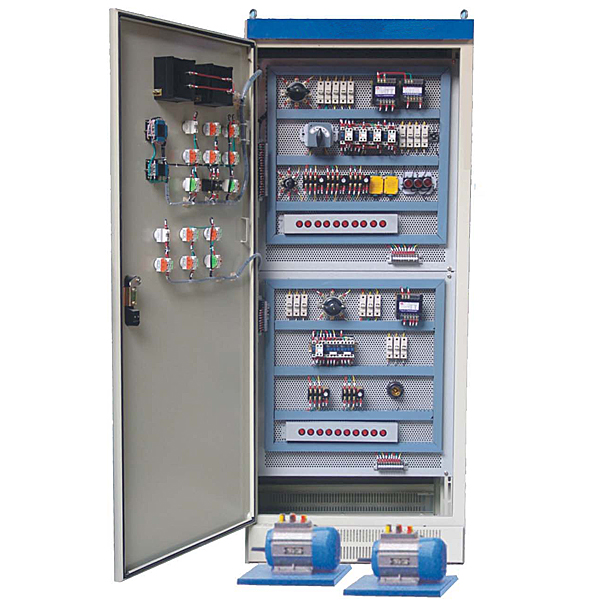

1、实训柜

实训柜为铁质亚光密纹喷塑结构:采用冷轧钢板挤压成型,实训柜含有带脚刹的万向移动轮子四个,外型尺寸:700mm×600mm×1800mm、设备重量:200㎏、防触电保护等级:I类、安全保护:设有过流、过载、漏电保护(漏电动作电流≤30mA,分断时间≤0.1S),符合国家相关标准。

2、柜门

(1)在控制柜门面上,装有一只交流电压表、一只交流电流表、定时兼报警记录仪、电压指示切换开关;启动、停止、急停按钮。

通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值;装有交流电流表,用来监视负载大小。

三相电源输入,经过漏电保护器后,通过启动、停止按钮来控制接触器,以操作机床电路的总电源的输出,急停按钮是用来当发生事故时的紧急停止开关。

定时器兼报警记录仪,平时作为时钟使用,具有设定实训时间、定时报警、切断电源等功能。此外,还可以自动记录由操作错误而造成的漏电告警等次数,为学生实技能的考核提供了一个统一的标准。

3、网孔板(两组)

该网孔板采用优质冷轧钢板加工,双表面亚光密纹喷塑结构,坚固耐用。


机床电路电气技能实训装置,发动机综合实训装置

机床电路电气技能实训装置,发动机综合实训装置




一、产品简介

采用 电控发动机与双离合器自动变速器为基础,对发动机可进行起动、加速、减速等工况的实践操作,对双离合器自动变速器可进行档位显示、空档起动、前进档及倒档运行等工况实践操作并做失速实验。可真实展示电控汽油发动机和双离合器自动变速器组成结构和工作过程。
适用于中高等职业技术院校、普通教育类学院和培训机构对汽车发动机和双离合器自动变速器理论和维修实训的教学需要。

二、功能特点
1.真实可运行的电控汽油发动机和双离合器自动变速器,充分展示电控发动机与双离合器自动变速器的组成结构和工作过程。
2. 实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的**铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和电控汽油发动机与双离合器自动变速器实物,认识和分析控制系统的工作原理。
3.实训台面板上安装有汽车仪表、燃油压力表、真空压力表,可实时显示发动机转速、车速、自动变速器的档位、喷油压力、进气岐管压力等参数变化。
4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号,如电阻、电压、电流、频率信号等。
5.实训台安装有诊断座,可连接专用或通用型汽车解码器,对发动机和自动变速器电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
6.实训台配备有油门控制装置,可方便对发动机加速减速。
7.实训台配备有制动系统(制动踏板、制动总泵、制动分泵、制动盘),可对输出轴进行自动变速器的失速实验,检测发动机及自动变速器的动力参数。
8.实训台配备有电源总开关、水箱防护罩、输出轴防护罩等安装保护装置。
9.设备检测面板正前方底座上配有20cm的钢制台面,方便放置资料、检测仪器等。
10.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,正前方/两侧焊接圆形护手杆,移动灵活,安全可靠、坚固耐用。
11.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)

常见问题:

1、如果我要购买机床电路电气技能实训装置,发动机综合实训装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的机床电路电气技能实训装置,发动机综合实训装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开机床电路电气技能实训装置,发动机综合实训装置的发票,您需要提供开票资料。

3、你们的机床电路电气技能实训装置,发动机综合实训装置都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
