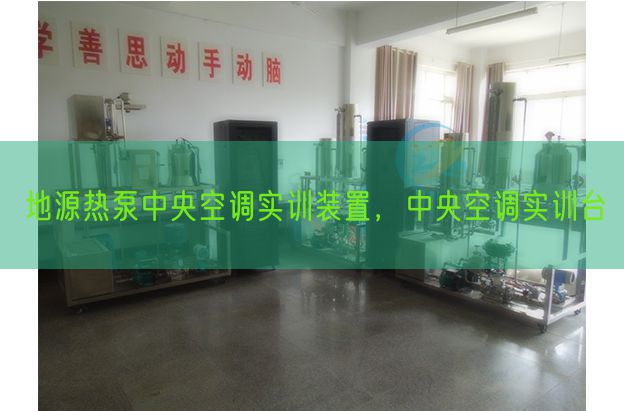

地源热泵中央空调实训装置，中央空调实训台
时间：2025-12-03 02:00:44 点击次数：
中人教仪厂
随着全球气候改变和环境问题日益严重，节能减排、绿色环保已成为当今社会的重要课题。地源热泵技术作为一种高效、节能的清洁能源运用方法，已在全球界限内得到广泛关注和应用。而地源热泵中央空调实验装置，作为这一技术的实践教学工量具，旨在帮助学生更好地理解和掌控把握地源热泵中央空调系统的作业原理、装配调节测试和运行维护等方面的知识，为今后的职业发展奠定坚实基石。
一、地源热泵中央空调实验装置的特别点
1. 真实模仿实际工况
地源热泵中央空调实验装置应用先进的拟真技术，能够真实模仿实际工况，使学生在课程课程理论学习掌控把握的同时，能够更好地理解和掌控把握实际实操技能。
2. 多功能一体化设计
该实验装置集地源热泵系统、中央空调系统、冷热水系统于一体，完成了多种功能的综合实训，提升了学生的综合能力。
3. 安全可靠
地源热泵中央空调实验装置在设计和制造过程中，严格遵循国家相关标准和规定，保证了设备的安全可靠运行。
4. 易于实操和维护
实验装置的实操简便便利，维护保养容易，有利于学生熟练掌控把握各类设备的使用方法和维护技巧。
二、地源热泵中央空调实验装置的应用价值
1. 提升教学重量
经过地源热泵中央空调实验装置的教学，可以使学生更直观地理解地源热泵中央空调系统的作业原理和运行过程，提升教学重量。
2. 增强实践能力
实验装置使学生在实际实操中锻炼自己的动手能力和解析问题、解决问题的能力，为今后的职业生涯打下坚实基础。
3. 促进产学研集合
地源热泵中央空调实验装置的推广应用，有助于推动产学研集合，促进相关产业的发展。
4. 培养高素质人才
经过实验装置的培训，可以培养出一批设定有专业技能、创新精神和良好职业道德的高素质人才，为社会发展做出贡献。
-LC-8 地源热泵中央空调实验装置
一、基础简介
地源热泵中央空调实验装置是一种领先的空调技术，它可以完成水源热泵系统的诸多优点，并而且还能节省相当可观的运行费用。地源热泵系统解决了水源热泵系统的地下水回灌问题杜绝了地下水资源对热泵机组使用的影响和地下水被污染的可能性。系统占地空间小，并而且系统的装配和使用不会改变建筑的外观和构造。地源热泵系统是经过导热介质溶液在埋入地下的循环系统中流动，完成与大地之间的热交换。系统是一个密闭的闭路循环系统，他是一项可持续发展的建筑节能新技术。
二、技术功能数值
1、作业电源：三相五线制 AC 380V±10% 50Hz
2、装配尺寸：长×宽×高200×100×250cm
3、整机容量（KV）:最大供冷量：7.5kW；
4、最大写入总功率（W）：6.5kW；制冷规格限定功率（W）：3.8kW； 最大堵转电流（A）：50A；
5、制热规格限定功率（W）：2.0kW 规格限定写入电流（A）：7A；
6、循环风量：700m3/h；制冷剂：R22；
7、漏电动作电流（A）：≤30mA；安全保障功能：设定有过压、过流、过载、漏电、接地四种保护措施，符合国家相关标准。
三、系统功能特别点
1、工程化概念强——实验装置的整套控制系统大部分应用工业现场实际应用的部位件。
2、技术先进——控制系统部分应用了代表当今中央空调控制系统技术潮流的plc控制技术，它充分考虑了系统的可拓展性和与楼宇其他子系统的兼容性。
3、开放性好——整套实验装置应用透明化、开放式设计，实验者能够直观清晰地理解整个装置的作业过程，系统控制部分源代码完全开放，实验者可自行添加或修改，实行创新性、设计性实验。
4、土-气型地源热泵机组室内换热系统, 该种室内换热系统的制冷和供热全部是经过对室内空气的降温或升温完成的，多加热水附件可以全年提供生活热水。机组除了有与室外换热系统相连的水管、阀门等水系统外，还有为了将循环风送到每个空调房间内的风管、风阀、风阀等风系统。地源热泵机组可以吊装在卫生间内或布放在储物间内。
5、室外换热系统:应用抛放地耦管换热方法即将盘管放入河水（或湖水）中，盘管与室内循环水换热系统形成闭式系统。地源热泵系统是运用地下水中热量的闭路循环系统，它经过循环液体在封闭地下埋管中的流动，完成系统与大地之间的换热。
6、在冬季制热过程，流体从地下吸取热量，再经过 热泵系统把热量带到室内。
7、夏季制冷时系统运行；即把室内热量带到地下岩土中。因此，地耦管地源热泵系统保持了地下水水源热泵运用大地作为冷热源的优点，同时又不需要抽取地下水作为传热的介质，地耦管地源热泵系统从根本上解决了地下水水源热泵的种种弊端，
8、生活用水：地源热泵系统无论在冬季夏季为家庭提供生活用水.
9、智能管理系统
分别测量系统机功率（W）。经过键控、数字显露窗口完成人机对话的智能控制模式，可测量负载的有功功率（W）、无功功率（W）、功率（W）因数、电压（V）、电流（A）、频率及负载的性质；
1）设定有短路、过流、过压、欠压、失压、功率（W）限定6大保护功能；电源设定有一键锁定功能，处置整理故障时，防止漏电保护器合闸，造成触电危险；电源设定有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能经过清除故障后，才能上电成功
2）应用LCD液晶操作面板就地实时监控设备运行现象，提能就地实时监测电压（V）、电流（A）、功率（W）、电能等功能数值，液晶触摸屏监测数值。
3）阀值值设备：短路、过流、过压、欠压、失压、功率（W）等阀值设定
4）短路保护：保护设备电流（A）大到3倍时同，0.3秒内瞬间跳闸
5）漏电保护：当漏电值到达设定值1％时，系统0.1秒内瞬间断电。
过载保护：防止设备着火保护，当负载到达设定值5％时，系统0.1秒内瞬间跳闸。
6）过压保护：有效防止设备损坏，当电压（V）达到时270V时，系统0.5秒内瞬间跳闸。
7）欠压保护：有效防止设备损坏，当电压（V）达到时165V时，系统0.5秒内瞬间跳闸。
8）强制故障锁定功能：发生故障导致跳闸时，人为无法上电，只能经过清除故障后，才能上电成功
9）故障查询：一键故障可查询历史故障源
10）故障测量试验功能：可在线测量试验出系统中不安全的用电功能，用一键故障可查询可排除故障源
11）手自动功能：手动、自动自由变换
四、地源热泵中央空调实验装置系统构成
设备整体与实际地源热泵中央空调系统构造相同，应用开放式钢框体结构构造，各部位件布置合理实操便利。控制系统由电控储物储物柜、可编程控制器、压力收集模型块、温度（℃）收集模型块、数值收集点、PLC编程系统、中央空调组态监控系统构成。
1、地源热泵制机组
由压缩机、电磁四能阀板,式冷凝器、板式蒸发器、储液罐、热力膨胀阀、视液镜、干燥过滤器等构成，管路中还设定有控制阀等实验所必需的部位件，管路中视液镜可查看制冷剂状态等设备构成。制冷机组主要完成制冷作业，制冷剂为R22。
1）、经过自动调动提升冷媒流量，可以有效降低压缩机的排气温度（℃），扩大压缩机高效做功区。应用双向控制系统，可完成双向热泵功能、冷库控制，空用制冷机组，变频机组、中央空调,机组的的节能控制和流量自动调节。
2）、系统控制，能在线控制系统的温度（℃），读取机组在最佳温度（℃）系统制冷冷媒的流量开度数，调节制冷机组的过热度，过冷度。该文本显露界面的左侧，以文本的形式就地实时显露当前机组的运行数值。在界面右侧的上半部分，是对通讯信息的显露，含有概括通讯角色及通讯端口的设定值以及对当前通讯状态的显露。在界面右侧的下半部分"数值信息"中，显露当前接收到哪种数值帧、接收到的数值帧的地址、等信息。设定有上位机调动的线上和手动调动功能：
3）、★系统配套调节测试控制系统要求：
A）、4 路就地实时温度（℃）显露：控制器同时检验测试系统的制冷多点温度（℃），来控制机组过冷/过热度。
B）、阀的开度就地实时显露：控制对象为最大 500P 开度设定。可自行制冷系统制冷剂流量设定最小开度。
C）、24 路功能数值控制功能数值设定：控制器内全部与控制相关的温度（℃）功能数值、时间功能数值、控制功能数值、等24 个功能数值全部可以调节，以适应制冷/热泵/冷库/水机等设备。
D）、自动调动：设备运行时有断电记忆功能，保持当前值不变。保证制冷/热泵/冷库/水机等状态下的阀门开度。
E)、6 路用户模仿环境数值入设定如下图：在调节测试中经过系统模仿设定，可模仿制冷主机组在各个温度（℃）条件下，阀的开度状态来积累大量数值，从而按照每一个制冷机组的特别点来设定阀的标准开度值。具体参照 24 路功能数值设定
F)、多达 8 路设备运行监控：在线监控机组的压缩机、膨胀阀、各点温度（℃）、保护动作电子回路等运行状态。
G)、过冷/热度控制界限：2-15 摄氏度。可自行设定制冷主机的过/冷、过热度为设计提供数值。
4）★手动设定要求
A）温度（℃）和开度可显露查询/设定：控制器全部检验测试到的温度（℃）全部可以被查询开度也可以就地实时查询显露
B）调动功能：在机组研发和调节测试阶段，可以经过控制器手动调动功能，取得有效的试验数值。
C）数码管显露器在线显露开度和温度（℃）以及故障代码。
D）数码管显露器在线显露开度和温度（℃）以及故障代码
5) ★弯弯曲线显露界面要求
2、地/水源水系统
系统由1个不锈钢水箱、1台地耦水泵、电子流量开关、2P地耦管、电磁阀，2个不锈钢换热器构成，主要完成制冷机组冷却热交换，为机组提供适当的作业温度（℃）。
2.1、水箱:尺寸400mm*300mm*400mm,材料：不锈钢
2.2、地耦水泵:220V/50HZ,370w，形式：离心式空调专用泵
2.3、流量开关: 电子式：最大次数5000次，电压（V）24V，电流（A）0.1A
2.3、地耦管: 2P,散热面积6.8M2
2.4、电磁阀: 220V/50HZ,DN15，材料：铜
2.5、换热器：材料：不锈钢。散热量：5000W，B水侧：DN20,A侧：12MM
2.6、阀: DN15，材料：铜
3、热水系统
生活热水系统：由1台热水泵、电子流量开关、阀门、膨胀水箱等构成，主要给家庭提供生活热水。
3.1、水箱:尺寸400mm*300mm*400mm,材料：不锈钢
3.2、阀: DN15，材料：铜
3.3、流量开关: 电子式：最大次数5000次，电压（V）24V，电流（A）0.1A
3.4、地耦管: 2P,散热面积6.8M2
3.5、换热器：材料：不锈钢。散热量：5000W，B水侧：DN20,A侧：12MM
4、空气调动系统
空气调动系统由、模仿房间、风机盘管、中央空调控制器、阀门，一台水泵、不锈钢换热器组等构成，主要完成空气调动作用。（室内送风风机转动速度可调）,主要完成制冷机组冷却热交换，为室内提供适当的温度（℃）
4.1、电磁阀: 220V/50HZ,DN15，材料：铜，三线制
4.2、中央空调水泵:220V/50HZ,370w，形式：离心式空调专用泵
4.3、流量开关: 电子式：最大次数5000次，电压（V）24V，电流（A）0.1A
4.4、风机盘管: 1P,散热面积3.4M2、 220V/50HZ,DN15
4.5、换热器：材料：不锈钢。散热量：5000W，B水侧：DN20,A侧：12MM
4.6、分水器：材料：304不锈钢。四进一出, 阀: DN15，材料：铜
4.7、集水器：材料：304不锈钢。四进一出, 阀: DN15，材料：铜
4.8、中央空调控制器：形式：液晶式，传感器：内置:风速度：三挡, 电压（V）220V/50HZ.
5、模仿房间
由1套风机盘管、1套温度（℃）控制器及风量调动系统构成，主要完成房间的温度（℃）设定与空气调动作用。两侧由有机玻璃构成，透明可查看内部构成。
模仿房间尺寸：800MM*500MM*500MM
6、控制装置配备
整个中央空调应用FX3U-48PLC可编程控制器及工业总线控制，由计算机数值数值经过通信总线与PLC实行通信，控制整个中央空调的运行。空调的运行功能数值由各类传感器实行收集，并经过通信总线送入计算机数值数值中，经过专用中央空调组态控制系统实行就地实时监控。在现场控制储物储物柜上可显露中央空调的全部运行数值，可实行全手动和自动运行实操。
6.1控制储物储物柜：钢制双层亚光密纹喷塑构造，构造坚固。前门应用透明设计，可查看到中央控制器、接触器、热保护器等控制元件。操作面板上面有控制开关旋钮、作业状态指示灯、系统流程图及PLC主机单元及测量试验点。
6.2、交流ACAC电源控制单元：三相四线制AC 380V电源供电，并设定有漏电保护器控制控制屏总电源。
6.3测量仪表
6.3.1、电源电压（V）指示单元：提供1只交流ACAC电压（V）表和1只交流ACAC电流（A）表，用来测量系统电网电压（V）与测量压缩机、冷却水泵、冷冻水泵作业电流（A）。制冷系统压力检验测试单元：
6.3.2、提供2只真空压力表和1只双组压力控制器，测量界限分别为-0.1～1.5MPa、-0.1～3.5MPa,可显露系统压缩机低压侧和高压侧的压力改变，对压缩机起到保护作用。
7、该装置可完成手动控制和计算机数值数值控制两种控制方法：
7.1、手动控制按钮在控制储物储物柜的门上，这些控制按钮接入到PLC各个相应的写入变量上，可直接对整个中央空调实行控制；
7.2、计算机数值数值控制则应用组态技术建立计算机数值数值与PLC之间的平稳通讯，从而控制整个中央空调，并完成对空调运行数值的显露、解析等各种功能，同时也可经过互联网升级建立远程计算机数值数值与现场计算机数值数值的通讯，完成对中央空调的远程控制
* 8、系统原理图：
*为了能更 好的掌控把握中央空调的控制和系统原理，控制操作面板上画有制冷系统流程图，控制操作面板上在对应的元件上喷绘有标识，字体，流程图并配备有对对应的相关器件作业指示灯，开启或关闭对应的部位件时，相应的状态指示灯亮或关闭
