工业网络智能控制与维护实训平台，工业控制实训装置
时间：2025-12-06 18:00:13 点击次数：
中人教仪厂
工业互联网智能控制与维护实验平台
工业互联网智能控制与维护系统、工业互联网智能控制与维护实验平台可开设的实验项目有：plc技术的应用、组态技术的应用、电机驱动技术的应用、传感器技术应用、工业系统技术应用、总线通信技术应用、数字中台技术应用、协同制造技术应用、边缘计算技术应用、数字孪生技术应用、工业互联网技术应用、物联网技术应用、互联网安全技术应用、数值云平台技术的应用等。
一、 基础简介
工业互联网智能控制与维护实验平台,工业自动化互联网控制平台以网孔架为基础实验单元，拟真企业真实环境，可开展 PLC 系统基础 模型块连接实验。作业台应用 A，B 双面实验方法，其中 A 作业面为西门子 S7-200SMART PLC 实验区， 该实验区由电源单元、PLC 单元、PLC 学习掌控把握箱单元、基础实验单元、拓展实验区（伺服控制小车动作 实验单元、步进电机单元和变频器单元）构成。B 作业面为西门子 S7-1200PLC 实验区，主要分为电源单元、PLC 单元、基础实验单元构成。
工业自动化互联网控制平台含有了：西门子 S7-1200 系列 PLC 的实验；触摸屏的实验；触摸屏与 PLC 通讯的实验；该作业台可选用不一样的 PLC 学习掌控把握箱实行不一样的实验项目，如舞台灯光实验；十字 路口交通灯控制实验；四节传送带控制的实验；邮件分拣实验；四层电梯实验；步进电机实验；水塔水位实验； 自动配料实验；运料小车实验；伺服电机的控制实验；变频器的控制实验；小车动作 控制实验；编码器控制实验；PLC 与变频器 PROFINET 总线通信等； 以及继电器-交流ACAC接触器系统的 电机正反转，星-三角，两台电机的顺序控制等实验。气动系统控制实验等项目，实验内容从易到难，方便松高效的学习掌控把握 PLC 知识。

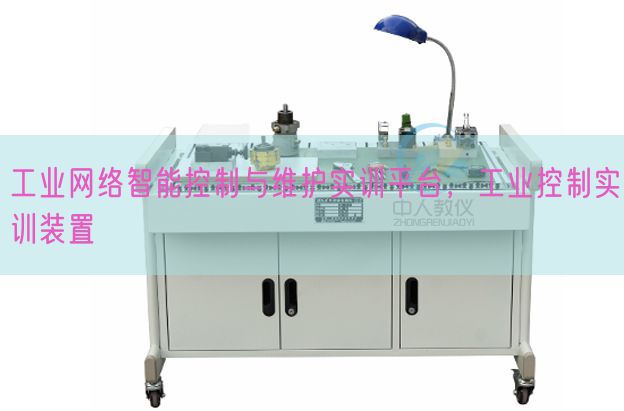

参考图
二、技术功能数值
1、写入电源：三相五线 AC 380V±10% 50HZ
2、写入功率（W）： ≤1kw
3、作业环境：
1） 温度（℃）： -10℃~+40℃
2） 相对湿度： ≤90%（+20℃)
3） 海拔高度： ≤4000m
4） 空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃
三、实验内容
西门子 S7-1200 PLC 的实验
西门子 S7-200 Smart PLC 的实验
触摸屏的实验
触摸屏与 PLC 通讯的实验
伺服电机的控制实验
变频器的控制实验
小车动作控制实验
编码器控制实验
PLC 与变频器 PROFINET 总线通信
继电器-交流ACAC接触器系统的电机正反转，星-三角启动，两台电机的顺序控制
四、功能特别点
1、作业台
作业台应用单作业面，可适用西门子 PLC 基础实验。两种接线方法，一种即插即用型端子插接方法接线，使用灵活，可增强对 PLC 接线的认识；另一种为直接接线方法，该方法更加接近实际，
能更好的提升接线的动手能力。
2、A 面实验区
实验单元构成：网孔板实验区主要采用电源单元、PLC 单元、PLC 学习掌控把握箱单元、基础实验单元、小
车动作单元、变频器单元等构成。
（1） 电源单元
构成：三相四线漏电保护开关、380V 指示仪表、开关电源、即插即用端子、双层端子、保险丝端子，导轨；
功能：提供交流ACAC 380V、220V、直线DC 24V 的电压（V）供电，适用整机的需求。
（2）PLC 单元
构成： 昆仑通态 TPC7032Kt 触摸屏，西门子 S7-200 SMART PLC，线槽
功能：本单元为整机逻辑控制单元，可完成触摸屏编程组态的实验、PLC 编程的实验、触摸屏与 PLC 之间的通讯实验、PLC 之间的通讯等内容。
（3）PLC 学习掌控把握箱单元
构成：接线端子、PLC 实验模型块；
功能：该单元为 PLC 学习掌控把握拟真区，可经过即插即用端子与 PLC 端实行连接，完成各类实验，方 便快捷。经过选用不一样的实验箱可适用电机控制、步进电机、铁塔之光、邮件分拣机、自控成型机、自动轧钢机等十多个实验。
（4）基础实验区单元
构成：继电器、交流ACAC接触器、热继电器、导轨、线槽、双层端子；
功能：该单元可以完成三相电机正反转控制实验，将实验模型块所实验的个别功能实行实体化，与实验模型块形成对比，更有利于学生的学习掌控把握。
（5）拓展实验区
构成：伺服系统、步进系统、变频系统、小车动作模型块、三相异步电机模型块；
功能：该单元对实验内容实行了更深层次的提升，以实物模型为实验对象，学生经过在这个区域的实验，使其理解及掌控把握工业上运用非常广泛的动作控制技术与变频控制技术。
3、B 面实验区
实验单元构成：网孔板实验区主要采用电源单元、PLC 单元、PLC 学习掌控把握箱单元、基础实验单元、小
车动作单元、变频器单元等构成。
（1） 电源单元
构成：三相四线漏电保护开关、380V 指示仪表、开关电源、即插即用端子、双层端子、保险丝端子，导轨；
功能：提供交流ACAC 380V、220V、直线DC 24V 的电压（V）供电，适用整机的需求。
（2）PLC 单元
构成：西门子 S7-1200 PLC，线槽
功能：本单元为整机逻辑控制单元，可完成触摸屏编程组态的实验、PLC 编程的实验、触摸屏
与 PLC 之间的通讯实验、PLC 之间的通讯等内容。
（3）基础实验单元
构成：继电器、交流ACAC接触器、热继电器、按钮指示灯、导轨、线槽、双层端子；
功能：该单元可以完成三相电机正反转控制实验，将实验模型块所实验的个别功能实行实体化
与实验模型块形成对比，更有利于学生的学习掌控把握。
五、工业互联网智能控制与维护系统配备表单（单台）
|
序号 |
名 称 |
型号与规格 |
数 量 |
|
1 |
电气控制作业台网孔 架 |
长×宽×高=800mm×800mm×1940mm |
1 台 |
|
2 |
开关电源 |
YL-003 24V 6A |
2 套 |
|
3 |
漏电开关 |
DZ47LE-32 C16 3P+N |
2 只 |
|
4 |
电压（V）指示仪表（380V） |
DW-81 |
2 只 |
|
5 |
三相异步电机 |
1214C DC/DC/DC+SM1223（8DI/8DO） +SM1232（2AO） |
2 只 |
|
6 |
触摸屏 |
TPC7032Kt |
1 只 |
|
7 |
S7-1200 |
|
1 套 |
|
8 |
S7-200 Smat |
CPU ST40+ EM DR16 8DI/8DO； |
1 只 |
|
9 |
旋转开关 L16A |
L16A |
4 只 |
|
10 |
急停开关 |
L16A |
4 只 |
|
11 |
按钮开关 L16A |
绿色（复位） |
4 只 |
|
12 |
按钮开关 L16A |
红色（复位） |
4 只 |
|
13 |
指示灯 AD16 |
AD16-16C 黄色 |
4 只 |
|
14 |
指示灯 AD16 |
AD16-16C 绿色 |
4 只 |
|
15 |
指示灯 AD16 |
AD16-16C 红色 |
4 只 |
|
16 |
交流ACAC接触器 |
CJX2-0910 220V 电压（V） |
6 只 |
|
17 |
中间继电器 |
继电器 AHN22324+继电器座 AHNA21 24V 电压（V） |
5 套 |
|
18 |
热继电器 |
JR36-20 4.5A-7.2A |
6 只 |
|
19 |
伺服系统 |
伺服电机（ECMA-C20604RS）
交流ACAC伺服驱动器（ASD-B2-0421-B） |
1 套 |
|
20 |
变频器系统 |
变频器 G120C 0.75kw（带 PROFINET 通讯） |
1 套 |
|
21 |
步进驱动器 |
3M458 |
1 只 |
|
22 |
步进电机 |
与 3S57Q-04079 一致，步距角 1.8 °C ± 5%相电流（A） (A) 3.0保持扭矩 (Nm) 0.9阻尼扭矩 (Nm) 0.04 |
1 只 |
|
23 |
|
相电阻(Ω) 0.65±10%
相电感 (mH) 2.5±20%
电机惯量(kg.cm2) 0.26
电机长度 L(mm) 54
引线数量 4 |
|
|
26 |
接近传感器 |
OBM-D07NK |
3 只 |
|
27 |
限位开关 |
VS10N051C2 |
2 只 |
|
28 |
小车动作机构 |
|
1 套 |
|
29 |
线槽 |
5035 |
10 米 |
|
30 |
导轨 |
宽 35mm 铝材 |
5 米 |
|
31 |
螺丝螺帽 |
|
若干 |
|
32 |
电线 |
应用护套构造手枪式连接线（有效防止触电 危险）；
实验连接线应用多股无氧铜线，手感柔软，外包绝 缘层，设定有柔软、耐压高、强度大、防硬化、 韧性好等优点；插头应用实芯铜质件外套铍轻铜弹片，接触 优良； |
若干 |
|
33 |
配套图纸文档实验指导书 |
实验指导书、设备使用手册、U 盘 |
1 套 |
|
34 |
PLC 编程线缆 |
与 PLC 配套 |
1 条 |
|
35 |
PLC 编程系统 |
与 PLC 配套 |
1 套 |
|
36 |
触摸屏与计算机数值数值通信 线 |
与触摸屏配套 |
1 条 |
|
37 |
触摸屏与 PLC 通信线 |
与触摸屏配套 |
1 条 |
|
38 |
工量具 |
配套工量具 |
1 套 |
|
|
线架 |
|
1 个 |
|
|
电脑推车 |
580*450*960mm |
1 台 |
|
|
实验模型块 |
可从以下模型块中选配 4 个：电机控制、步进电机、铁塔之光、邮件分拣 机、 自控成型机、 自动轧钢机、多种液体混 合、全自动洗衣机、电镀生产线控制、交通 灯自控与手控、水塔水位自动控制、 自动送 料装车系统、四层电梯控制 |
1 套 |
工量具配备（单台）
|
序号 |
名 称 |
型号与规格 |
数 量 |
|
1 |
工量具箱 |
|
1 |
|
2 |
万用表 |
OW18A |
1 |
|
3 |
内六角扳手（组套） |
BS-C7 |
1 |
|
4 |
斜口钳 |
6" |
1 |
|
5 |
尖嘴钳 |
6" |
1 |
|
6 |
剥线钳 |
鸿义 |
1 |
|
7 |
压线钳 |
HS-06WF |
1 |
常见问题：
1、如果我要购买工业网络智能控制与维护实训平台，工业控制实训装置，是否有安装、培训服务呢？
答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。
2、你们的工业网络智能控制与维护实训平台，工业控制实训装置是否能开增值税专用发票？
答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开工业网络智能控制与维护实训平台，工业控制实训装置的发票，您需要提供开票资料。
3、你们的工业网络智能控制与维护实训平台，工业控制实训装置都是自己生产的吗？都有什么产品资质？
答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
