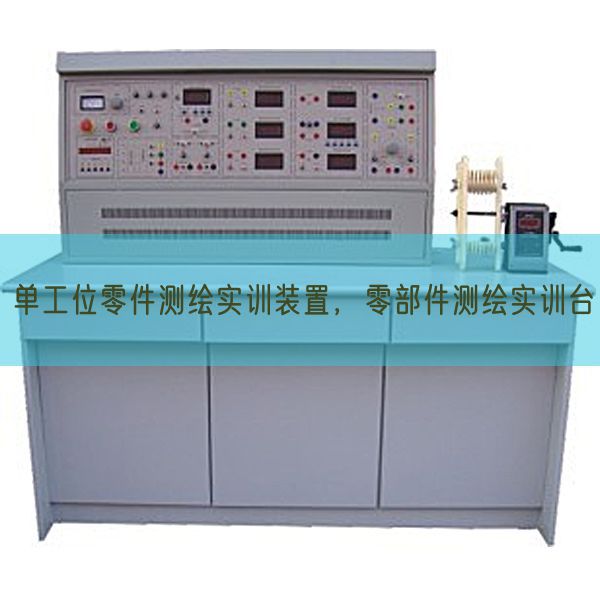

单工位零件测绘实训装置，零部件测绘实训台
时间：2025-12-09 18:00:24 点击次数：
中人教仪厂
一、测绘桌
规格：1400×700×800mm，尺寸偏差±10mm（桌体静电喷塑颜色：中蓝色）
整体应用整装钢木构造，桌面为整体平整设计，有几个部分构成，可倾角的绘图桌面，桌面右侧为大理石平台（300*400*25mm）；绘图桌面下为键盘抽，右支撑架脚板旁边为主机托板，具体如下：
1、桌面：桌面为纯实木桌面，喷漆处置整理整体高端大气。另外配备装备活动折叠手工绘图架，使用时可以放置桌面，不用时可以收纳在桌面下面的平台上。
2、桌脚架：均为钢构造，二边脚柱板和背板的边缘均有矩管40*80*1.0mm矩管框体结构，矩管外封有冲孔钢折板，其中左、右二侧脚片在矩管内、外均封有铁板；另外在左、右脚柱片板相应位置上装配备有各二个拉手，便利抬搬实验桌；
3、桌体上部：
为电脑、绘图和测绘作业台面，桌架上框用扁管横梁支撑台面受力，绘图板前方配备有受力横梁。
4、手工绘图板下方是键盘抽（抽屉面为铁板三折，二端边护手工序技艺），键盘长度是不低于60cm 便利键盘和鼠标的使用，应用三节耐重导轨。
5、电脑显露放置并装配备有电动升降功能，一键升起、一键落下、随意停止。
6、悬挂主机架：钢制构造（不低于17cm*36cm 如图），承重：50Kg。
7、落地配备4个脚垫，配ABS注塑脚套，落地配备有可调动脚座0-50mm。
8、要求整体结实平稳，工序技艺细腻平整没有毛刺，焊缝均为满焊；喷涂颜色为天蓝色。
二、配套测绘实验装置
铝制加工件;设备实行防氧化处置整理
测绘箱子尺寸不大于：365*265*100mm;
基础零件测绘装置1套
铝制加工件;
测绘箱子尺寸不小于：365*265*100mm;
含有:南机轴、轴套、法兰盘、盘盖、支撑架、连杆、阀体、箱体；
表面抛光做防氧化处置整理
配套标准图纸及高教社出版的《零部位件测绘实验手册》，由轴套类、盘盖类、叉架类、箱体类零件构成，对标零部位件测绘与计算机数值数值绘图人人大赛，配套实验教程。
平口钳&凸轮机构测绘装置1套
铝制加工件;
测绘箱子尺寸：365*265*100mm
平口钳含有:固定钳口、活动钳口、丝杠、压块、丝杠螺母
凸轮机构含有：顶杆、螺纹端盖、凸轮轴、箱体等。
千斤顶&偏心机构测绘装置1套
铝制加工件;
测绘箱子尺寸：365*265*100mm
偏心机构含有：底座、端盖、偏心轴、上盖、升降杆
千斤顶含有：顶碗、调节螺杆、底座、螺纹套、摇杆。
三、配套绘图工量具
学生桌配备（含有概括但不限于）：（1）45cm丁字尺
（2）45*60cm一号绘图板
（3）精密绘图仪表器具（5件一套）
（4）25cm弯弯曲线板
（5）30cm多用斜角三角板
（6）美工刀
（7）三棱比例尺
（8）多功能模板
（9）大圆弧模板
（10）不锈钢多用擦图片
（11）画圆模板
（12）绘图铅笔（5支一套）（13）81a绘图笔
（14）学生凳(四脚钢制木面学生凳)
四、配套工量具量具
1、划线平操作面板 300*400
2、塞尺
3、千分尺（0-75）
4、游标卡尺带深度测量
5、内径千分尺（5-75）
6、卷尺
7、百分表
8、磁力表座
9、v型铁
10、内六角扳手
11、活动扳手
12、内外卡钳
13、钳子
14、内外卡簧钳
15、螺丝刀
--R09 零部位件测绘实验平台
常见问题：
1、如果我要购买单工位零件测绘实训装置，零部件测绘实训台，是否有安装、培训服务呢？
答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。
2、你们的单工位零件测绘实训装置，零部件测绘实训台是否能开增值税专用发票？
答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开单工位零件测绘实训装置，零部件测绘实训台的发票，您需要提供开票资料。
3、你们的单工位零件测绘实训装置，零部件测绘实训台都是自己生产的吗？都有什么产品资质？
答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
