中央空调实训考核装置,中央空调模拟实验教学设备

时间：2025-12-25 06:00:50 点击次数：中人教仪厂

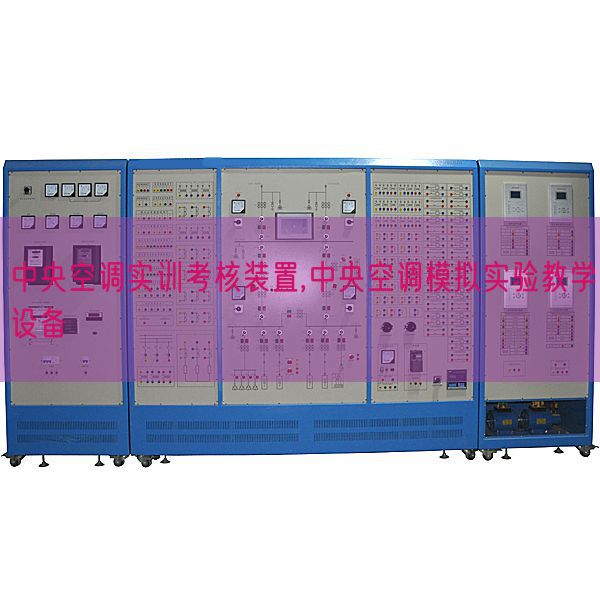

中央空调实训考核装置,中央空调模拟实验教学设备(图1)

一、设备基础简介：
中央空调控制系统实验装置适合高等职业院校、中等职业学校及本科院校的机电设备装配与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的装配实操与维修》、《制冷空调自动化及机电一体化》、《空气调动技术与运用》等课程的教学与实验。

二、特点
1，中央空调系统实验平台是按照目前国内建筑电气，楼宇智能化精心设计的综合实验装置，本装置集合当前安防领域的先进技术，从教学实验的要求的角度出发，以工程化的设计理念完整的完成了中央空调全空气调动系统的作业过程。
综合性；应用国内先进的二次回风系统，在同一台实验台上完整的完成不一样制冷系统工况
工程化；整套控制系统大部分应用工业现场实际应用部位件
开放性；装置应用透明化，开放性设计，学生能够清晰的理解整个系统作业原理
安全保护；装置设定有强电漏电系统装置
2，实用性强控制器应用一台三菱plc FX3U－48M及相关继电器、控制开关、指示灯、标准通信连接口可编程控制器，上位机系统就地实时显露系统运行状态及数值。
3，直观性强实验装置直观展示了中央空调的系统构造、作业原理，可清楚的看到制冷循环系统构造及主要部位件的实物，系统还配备有系统完整流程图、交流ACAC电压（V）表、交流ACAC电流（A）表、真空压力表、信号指示灯使整个系统的就地实时作业状态一目了然；方便教学演示讲解及学生对课本知识的理解掌控把握。此外，管路中设定有视液镜可查看制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。
4，综合性强整套实验装置集制冷系统、电气控制系统、故障模仿系统于一体，适用对实验的要求。
5，中央空调制冷、制热循环输送管路：用最新型色铝塑管以及铜件连接,并标有明显的走向标识。输送管路经电磁阀、风机盘管输送给模仿房间或模仿风管、按照所需调动风速开关或风量。
6，带电脑串行连接口,构成智能化测量试验装置：系统的控制系统应用全汉化菜单式实操。测温器是高精确度的热电锅,自A/D摸数变换器变换成数字信号,经Rs232电脑连接口输出,在电脑安置相关程序之后,屏上清楚记录、采样、经过打印机输出实行课程课程理论解析。
7.在原来的系统中加装了教师端动画/控制/监控主机系统, 远程程单单独监控:在系统能单单独监控中央空调机触摸屏对系统的作业状态，便利老师远程监控学生在实验时的现象。实操方法是否正常，正确。
*8、实验台控制智能模型块
本模型块可控制整机作业环境，确定系统的作业平稳，可保护学生的实验时的平稳和安全，关键时可切断总电源。：
1)智能模型块模型块可检验测试、监控装置系统的交流ACAC电源的电压（V），在测量过压时，设备过载保护、能够收集被监控设备交流ACAC电源的电流（A）值，在测量过流值时，设备过载保护、能够收集被监控设备交流ACAC用功功率（W）温度（℃）、在测量过温时，设备过载保护
2）系统平台：
电流（A）、电压（V）温度（℃）、并经过CAN /GSM通讯上传到监控主机或监控云平台，监控主机或云平台可以判别被监控电源的运行状态，如电压（V），电流（A），电流（A）和温度（℃）。
3）、作业电源规格限定电压（V）AC220V、功耗正常监视状态≤2W 报警状态≤2.5W、
4）监控报警过压（115%）、欠压（80%）过流、电流（A）（50~1000mA）。
5）、温度（℃）：50-120度、漏电报警：50-1000MA连续可调、漏电报警通道：1路、温度（℃）报警：4路。
6）电流（A）检验测试通道：1路、电压（V）检验测试通道：3路。
7）报警方法：APP远程报警触点容量（KV）AC 220V/3A ，DC 30V/3A、
8）通讯连接口通讯/GPRS通讯(选配)有效通讯距离≤1km.
9)、经过手机可下载APP系统控制系统，或者电脑经过系统监控，
10)、传感器:电流（A）互感器及电流（A）互感器：使用2000:1。如果实际使用互感器和设备配,置不一样，多咯温度（℃）传感器使用的是100K特性的热敏电阻.
11）功能显露：可显露电压（V）、电流（A）、功率（W）
12）、界系统面
13）、无线传感器:电压（V）：3.6V。待机电流（A）：20MA.报警电流（A）产250MA、低压报警：30天、通信方法：GSM、接收感知度：-129dBm、无线标准
* 14）、烟雾报警：内置无线互联网信号发射，可连接4G互联网，不再需要另外多加通信成本
三、技术功能数值
电源：三相五线 AC 380 V±10% 50Hz；
最大供冷量：7.5kW；
最大写入总功率（W）：6.5kW；
制冷规格限定功率（W）：7.5.kW；
最大堵转电流（A）：50A；
制热规格限定功率（W）：2.0kW；
规格限定写入电流（A）：7A；
循环风量：700m3/h；
制冷剂：R22；
漏电动作电流（A）：≤30mA；
噪声：35－40dB（A）；
安全保障功能：设定有过压、过流、过载、漏电、接地四种保护措施，符合国家相关标准。
四、装置的配备
1.控制器系统配备：
控制系统由可编程控制器、数值收集、力控组态系统等构成。控制器应用三菱PLC FX3U－48M可编程控制器，并加有1个压力拓展模型块和两个模仿量收集模型块。系统设定有手动和自动两种控制方法控制，并而且可经过上位机力控系统监测系统运行工况，即系统中制冷状态、制热状态、温度（℃）大小、设备运行状态等现象。经过PLC模仿量模型块收集温度（℃）等相关系统功能数值对整个系统实行自控。经过对PLC程序编辑，可改变系统的控制过程。组态系统借助于Windows 2000/XP多任务环境，是本系统的管理与调度的中心，完成对整个系统的集中管理、以及对整个楼宇的被控设备实行监测、调度、管理，完成设备的联动控制。在不接对象时，还能完成中央空调电气系统排故实验。
2.控制储物储物柜：
钢制双层亚光密纹喷塑构造，构造坚固。前门应用透明设计，可查看到中央控制器、接触器、热保护器等控制元件。操作面板上面有控制开关旋钮、作业状态指示灯、系统流程图及PLC主机单元及测量试验点。
3.交流ACAC电源控制单元：
三相四线制AC 380V电源供电，并设定有漏电保护器控制控制屏总电源。
4.模仿故障：
模仿故障设定与系统集合完成，学生按照工序技艺解析故障可能产生的原因，确定故障发生的界限，并实行排故。
5.测量仪表
1）电源电压（V）指示单元：提供1只交流ACAC电压（V）表和1只交流ACAC电流（A）表，用来测量系统电网电压（V）与测量压缩机、冷却水泵、冷冻水泵作业电流（A）。制冷系统压力检验测试单元：
2）提供2只真空压力表和1只双组压力控制器，测量界限分别为-0.1～1.5MPa、-0.1～3.5MPa,可显露系统压缩机低压侧和高压侧的压力改变，对压缩机起到保护作用。
6.该装置可完成手动控制和计算机数值数值控制两种控制方法：
A手动控制按钮在控制储物储物柜的门上，这些控制按钮接入到PLC各个相应的写入变量上，可直接对整个中央空调实行控制；
B计算机数值数值控制则应用组态技术建立计算机数值数值与PLC之间的平稳通讯，从而控制整个中央空调，并完成对空调运行数值的显露、解析等各种功能，同时也可经过互联网升级建立远程计算机数值数值与现场计算机数值数值的通讯，完成对中央空调的远程控制
7.系统原理图：
为了能更好的掌控把握中央空调的控制和系统原理，控制操作面板上画有制冷系统流程图，并配备有对对应的相关器件作业指示灯，开启或关闭对应的部位件时，相应的状态指示灯亮或关闭
8.控制操作面板上在对应的元件上喷绘有标识，字体，流程图
*9.老师端：动画/控制/监控主机系统"，以FLASH动画的形式来拟真中央空调各个作业流程（含有概括正常作业流程和故障作业流程）、故障产生过程现象、故障排除过程现象。中央空调动画/控制/监控主机系统中主要有三部分构成：
（1）系统主要部位件说明构成：如压缩机、却水泵、冷却风机、风机盘管、分水器、集水器、表冷器等。
（2）是系统动画演示：如压缩机系统、制冷系统、制热系统、风系统、集中送风系统、半集中送风系统的原理过程。
（3）系统故障运行演示：在配备有实物中央空调实验考核装置时，在系统演示故障时系统动画与实物就地实时故障同步，让学生更好地撑握空调原理、实操方法，如压缩机系统、制冷系统、制热系统、风系统、集中送风系统、半集中送风系统的原理过程。
(4),远程单单独监控:系统能单单独监控中央空调机触摸屏对系统的作业状态，便利老师远程监控学生在实验时的现象。实操方法是否正常，正确。
五、训内容
1认识中央空调的构造及设备的实验；
2中央空调启动和停止的实验；
3中央空调的运行、调动实操实验；
4对中央空调的运行工况及各运行功能数值实行检验测试实验；
5对可编程控制器PLC实行高级编程及PLC的装配接线调节测试实行实验；
6配套压力、温度（℃）传感器和相应的A/D变换功能模型块，可对整个中央空调的运行实行收集、就地实时监控等实验；
7组态技术应用实验：应用组态技术完成对中央空调运行实行动画显露，运行数值显露、就地实时监控、组态等功能；
8远程控制实验；
9互联网的装配及设定实验；
10传感器及变送器装配和使用实验。
11触摸屏实验
12触摸屏屏和PLC通信使用
13. 控制/监控实验.
14.冷却水泵故障实验
15.冷却风机故障实验
16冷冻水泵故障实验
17.在模仿系统中完成冷却水泵、风机、冷冻水泵、制热水泵、系统阀门的开启演示实验
18.经过系统学习掌控把握理解中央空调各个部位件的功能、原理
19.经过学习掌控把握系统理解中央空调各个系统的原理作业条件。
10.控制储物储物柜配备表

编号	名称	单位	数量
1	配电控制储物储物柜，互联网式机储物储物柜	套	1	1800700700MM,应用蓝色框体结构构造，白色为搭配色，前后开门，便利实验实操，前门应用玻璃装饰，美观大方(操作面板：钢制操作面板，激光雕刻，彩色喷绘)
2	三相4P带漏电开关	只		32A
3	三相保险	台	1	32A
4	450V电流（A）表，30A电流（A）表	个	1	6L2
5	按钮	套	8
6	开关电源:为控制系统提供电源	套	1	Q60.:提供+24V.+5V
7	中间继电器	套	8	24V
8	交流ACAC接触器	套	13	220V
9	12位接线端子	套	4
10	3位接线端子	只	14
11	7寸彩色触摸屏	只		昆仑动态
12	通信线	只	1
13	制热水泵	个	1
14	中央空调控制实验系统	套	1
15	实验实操指导书	套	1
16	PT100传感器	只	6
17	PLC，FX3U-48M	台	1
18	数值收集系统温度（℃）收集模型块，FX2N-4AD-PT	套	2
19	压力收集模型块，FX2N-2AD	块	1
20	压力变送器，0-10V	只	2
22	可位移式学生终端计算机数值数值台架	套	1	（钢木构造≥ 材500×550×900 mm）
23	系统流程图	套	1
24	电脑上位机系统	套	1	控制/监控
	通信模型块	套	1
25	水主机模型块	套	1

11.中央空调实验考核装置应用3匹水冷机组：
为整机系统提供冷源，应用一套分水器对冷量实行分配调动，整个中央空调应用PLC作为主控机，由计算机数值数值经过通信线与PLC实行通信，从而控制整个空调的运行，也可经过互联网完成远程控制。空调的运行功能数值由传感器及变送器实行收集，并经过A/D模型块变换后送入PLC中，再由PLC送到计算机数值数值中实行就地实时显露监控。
★冷水主机系统：系统由显露模型块、功能模型块、嵌入式触摸屏主机，应用触摸屏控制,可直接进入系统调动，电压（V）5-36V/50HZ，带开机语音功能，尺寸5寸，内部存储156M,电容式。
1）可显露压缩机排气温度（℃）、压缩机吸气温度（℃）、蒸发器温度（℃）、冷凝温度（℃）。
2)上位机系统同时在线同时监控系统的状态（选配）。数码管显露器在线显露开度、温度（℃）以及故障代码。数码管显露器在线显露开度和温度（℃）以及故障代码.
3）设定有上位机调动和手动调动功能、可自行制冷系统制冷剂流量设定最小开度。
*4）可以设定过热度、自动调动：设备运行时有断电记忆功能，保持当前值不变。保证制冷/热泵/冷库/水机等状态下的流量开度。
5）系统控制，能在线控制系统的温度（℃），读取机组在最佳温度（℃）系统制冷冷媒的流量开度数，调节制冷机组的过热度，过冷度。该文本显露界面的左侧，以文本的形式就地实时显露当前机组的运行数值。在界面右侧的上半部分，是对通讯信息的显露，含有概括通讯角色及通讯端口的设定值以及对当前通讯状态的显露。在界面右侧的下半部分"数值信息"中，显露当前接收到哪种数值帧、接收到的数值帧的地址、等信息。
6)手动4 路就地实时温度（℃）显露：控制器同时检验测试系统的制冷多点温度（℃），来控制机组过冷/过热度。
7）显露界面上29 路功能数值控制功能数值设定/查询：控制器内全部与控制相关的温度（℃）功能数值、时间功能数值、控制功能数值、等29个功能数值全部可以调节，以适应制冷/热泵/冷库/水机等设备。
8）4路用户模仿环境数值入：在调节测试中经过系统模仿设定，可模仿制冷主机组在各个温度（℃）条件下，阀的开度状态来积累大量数值，从而按照每一个制冷机组的特别点来设定的标准开度值。
9）F)多达 8 路设备运行监控：在线监控机组的压缩机、膨胀阀、各点温度（℃）、保护动作电子回路等运行状态。
10)过冷/热度控制界限：2-15 摄氏度。可自行设定制冷主机的过/冷、过热度为设计提供数值。
11)手动设定温度（℃）和开度可显露查询/设定：控制器全部检验测试到的温度（℃）全部可以被查询开度也可以就地实时查询显露
13)手动设定调动功能：在机组研发和调节测试阶段，可以经过控制器手动调动功能，取得有效的试验数值。
12.冷水机配备表

编号	名称	单位	数量
1	压缩机（3P）	台	1	涡旋压缩机，在同等功率（W）下涡旋压缩机能提供更大的制冷压缩比
2	蒸发器，干式3P	只	1	304不锈钢，内部应用19MM不锈钢管作为蒸发器，克服了个别地区水的酸碱比重较高，容易损坏蒸发器（铜一般3年就损坏）
3	模仿锅炉	台	1	40L
4	储液器2P	个	1
5	水冷凝器	套	1	304不锈钢，内部应用19MM不锈钢管作为蒸发器，克服了个别地区水的酸碱比重较高，容易损坏蒸发器（铜一般3年就损坏）
6	3T冷却水塔	套	1
7	冷却风机	个	1	轴流FN吸风式－220/300MM
8	热力膨胀阀	只	1	丹佛斯进口
9	手阀	只	4	含有：，1只加液阀，1个截止阀，2只高低压传感器截止阀
10	角阀		2	2只制冷剂回收阀
11	高低压表	只	2
12	冷却阀门	个	4	应用黄铜升降闸阀，构造：多圈手轮式
13	冷却水泵	只	2	一个作为主泵，一个当成备用制冷水泵使用，当主泵损坏时，可启动备用水泵

13.冷冻水系统和制冷系统：
水系统是中央空调的神经末端系统，为终端用户提供冷媒水和热媒水，系统配备2台冷却水泵（其中1台备用）、2台冷冻水泵，1台制热水泵，，应用一套分水器对冷量实行分配调动，整个中央空调应用PLC作为主控机，由计算机数值数值经过通信线与PLC实行通信，从而控制整个空调的运行，也可经过互联网完成远程控制。空调的运行功能数值由传感器及变送器实行收集，并经过A/D模型块变换后送入PLC中，再由PLC送到计算机数值数值中实行就地实时显露监控。
14.冷水和制热机配备表

编号	名称	单位	数量
1	分水器	套	1	一进4出：应用304不锈钢制作，设计有排水口，设备停止使用时可排出设备内的水
2	分水器配套阀门	个	5	应用黄铜升降闸阀，构造：多圈手轮式
2	集水器	套	1	一进4出：应用304不锈钢制作，设计有排水口，设备停止使用时可排出设备内的水
3	集水器配套阀门	个	5	应用黄铜升降闸阀，构造：多圈手轮式
2	不锈钢补水水箱400300350	套	1	不锈钢补水水箱400300350
5	制冷水泵	只	2	一个作为主泵，一个当成备用制冷水泵使用，当主泵损坏时，可启动备用水泵
6	制冷阀门	个	5	应用黄铜升降闸阀，构造：多圈手轮式
7	制冷水泵	只	2	一个作为主泵，一个当成备用制冷水泵使用，当主泵损坏时，可启动备用水泵
8	制热阀门	个	2	应用黄铜升降闸阀，构造：多圈手轮式
9	制热水泵	只	1
10	管路			应用新型铝塑管构造，：管子为双层塑料中间应用0.1MM形铝方法，耐用耐压，可重复折装
11	黄铜接头	只	80	接头使用6分黄铜接头，可重复拆卸装配不损坏。

15.中央空调末端系统：
由一个模仿房间，和一个结合式风储物储物柜构成。模仿房间应用30*30工业标准铝型材和双面烤漆木板构造，内部装备有和真实空调末端同样的风机盘管，三级调节速度，由调节开关用户自由调。结合式风储物储物柜系统由回风口，新空气混合风口，送风机，中央空调蒸发器，管道，电磁阀构成。
16.中央空调末端系统置表

编号	名称	单位	数量
1	模仿客房	套	1	2000900800，铝木构造装备有四个轮子，便利位移，门使用有机玻璃，提升实用性
2	房间风机盘管	套	1	F34 功能：三档风速度调动
3	风速调节开关			86型
4	回风口	套	1
5	空气混合风口	套	1	带有调动功能
6	送风管道	套	1	PVC
7	结合式风储物储物柜	套		应用PV板材制作，保温效果好，不会结露，
8	送风机	个	1	300MM,风量2800/S
9	中央空调专业冷排	个	1	20平方

常见问题：

1、如果我要购买中央空调实训考核装置,中央空调模拟实验教学设备，是否有安装、培训服务呢？

答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。

2、你们的中央空调实训考核装置,中央空调模拟实验教学设备是否能开增值税专用发票？

答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开中央空调实训考核装置,中央空调模拟实验教学设备的发票，您需要提供开票资料。

3、你们的中央空调实训考核装置,中央空调模拟实验教学设备都是自己生产的吗？都有什么产品资质？

答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
