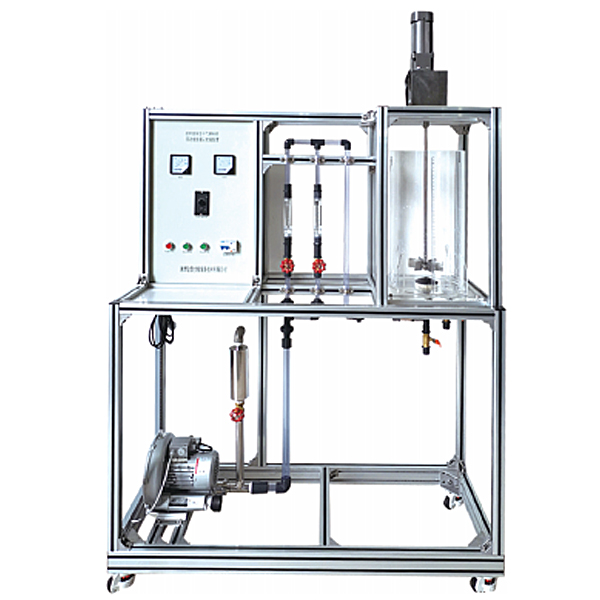

液-液相搅拌功率测试实验装置
时间：2024-01-14 15:51:53 点击次数：
中人教仪厂 液-液相搅拌功率测试实验装置,透明液压教学实验台
装置功能
1、掌握搅拌功率曲线的测定方法。
2、了解影响搅拌功率的因素及其关联方法。
3、用羧甲基纤维素纳（CMC）水溶液，测定液—液相搅拌功率曲线。
4、用 CMC 水溶液和空气，测定气—液相搅拌功率曲线。
设计参数
空气流量： 0~160 L/h。
搅拌电压：0—200V、转速: 100--500 r/min。
操作压力：常压操作。温度：常温。
公用设施
水：无。
电：电压AC220V，功率1.5KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
气：空气来自压缩机（自带气源）。
实验物料：羧甲基纤维素纳（CMC），外配设备：黏度仪（用户自配）。
主要设备
1、有机玻璃搅拌釜：内径φ285mm，釜内装有四块挡板，搅拌桨采用六叶直叶式涡轮桨，桨下设有圆形气体分布器。
2、搅拌电机：功率: 200W， 转速:0-500 r/min。
3、电压表：AI501 宇电数字显示仪。
4、电流表：AI501 宇电数字显示仪。
5、数字温度计：AI501宇电数字温度显示仪。
6、数字转速表： 0-2000r/min，带调速器。
7、气体流量检测：转子流量计，流量范围 60～600L/h。
8、无油静音空气压缩机：压力控制自启动，功率1.1KW，排气量140L/min，带不锈钢气体分布器。
9、电器：接触器、开关、漏电保护空气开关。
10、管路：透明材质，壁厚≥2.5mm。
液-液相搅拌功率测试实验装置,透明液压教学实验台
满足高等院校、中等专业学校及职业技工学校的学生进行液压传动教程的实验教学要求；达到培养学生动手、设计及综合运用能力，提高和加强了学生的创新设计能力的目的。
一、主要技术参数
①实验工作台
实验工作台由铁制主体与铝合金型面板(T型钩槽)等构成。
工作台尺寸：长×宽×高=1500mm×850mm×1800mm (其包装后约270kg)
设备整体运行过程中，噪音不高于60分贝（1.5米远）。
②液压泵站
泵站额定工作压力：2.5Mpa。（工作压力0.5-1MPa）
⑴. 电机—泵装置（1台）
齿轮泵-电机1台：采用内轴一体式安装，结构紧凑，噪音低
齿轮泵：单向，输出排量6L/min
电机：三相交流电压，功率0.37kw，转速1450r/min；
⑵. 油箱：公称容积30L；附有液位、油温指示计，吸油、回油过滤装置，安全阀等
⑶.流量计：精度0.01L/min，含显示仪表。压力表：0-2.5MPa。
③常用液压元件
1.各种液压阀，液压缸采用透明工艺加工而成，承受的最高压力2.0MPa。。配置详见配置清单。
2.每个液压元件均配有过渡底板，可方便、随意地将液压元件安放在铝合型面板上。
3.油路搭接采用自封式快换接头，而且采用透明软管，可清晰直观看见油路的流动，不漏油。
④虚拟仿真实训软件
液压气压传动设计与控制虚拟仿真软件
本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，界面设有首页、帮助、全屏、元件认知、回路搭建、关键元件测试、典型系统测试界面。
常见问题：
1、如果我要购买液-液相搅拌功率测试实验装置,透明液压教学实验台，是否有安装、培训服务呢？
答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。
2、你们的液-液相搅拌功率测试实验装置,透明液压教学实验台是否能开增值税专用发票？
答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开液-液相搅拌功率测试实验装置,透明液压教学实验台的发票，您需要提供开票资料。
3、你们的液-液相搅拌功率测试实验装置,透明液压教学实验台都是自己生产的吗？都有什么产品资质？
答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
