便携式气动控制实训台

时间:2024-01-13 13:44:39 点击次数: 中人教仪厂
便携式气动控制实训台,电气控制综合实验装置

一、设备概述

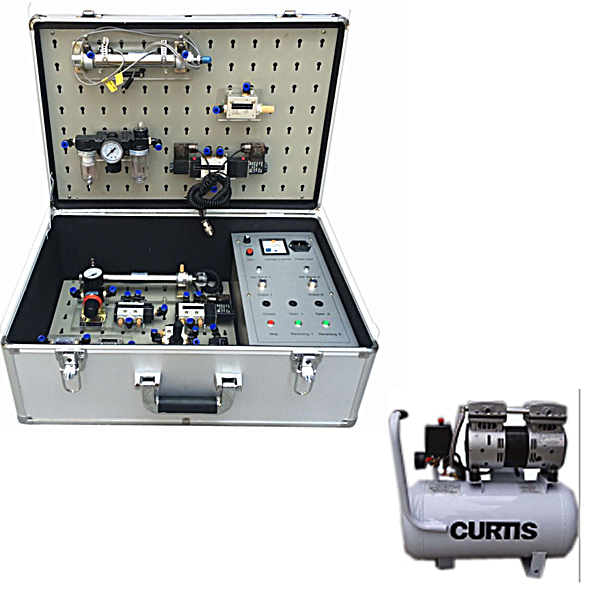

      本实训箱主要由铝合金机箱、各种小型标准工业气动元件、电气控制部分、等组成,结构紧凑、轻便实用。学生可自主搭接气动回路和电气控制回路。能开设气动元件和电气元件的识别、压力控制回路、方向控制回路、速度控制回路、顺序动作回路等实训项目。可带进教室作演示实验,适合职业院校液压与气动传动技术等课程的实训教学需要.
微型空气压缩机(客户自备),
供电电压: AC 220 V±5%,50Hz;
控制电压:DC24V;
工作环境温度:-5℃~40℃;
安全保护措施:安全性符合相关的国标标准;
外形尺寸(长×宽×高):550mm×370mm×230mm;
二、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、单缸连续往复动作回路
10、卸荷回路

便携式气动控制实训台,电气控制综合实验装置


便携式气动控制实训台,电气控制综合实验装置


一、 概述

本装置可完成“电工技术”、“工厂电气控制”、“机床线路控制”、“可编程控

制技术”等多门课程的实训。装置资源开放,可充分培养学生的实际动手能力,适合当今教育教学中的实训训练。本装置采用用标准配电柜为主体柜、双面结构,包含如下资源:电源控制、三相交流电源,直流电源,励磁电源、电枢电源、测量仪表、可编程控制器(三菱系列)、模拟量模块、编码器、彩色触摸屏、变频器(三菱系列)、控制软件、交流接触器、按钮、指示灯、时间继电器、行程开关、中间继电器、三相异步电机、直流电机,机床智能考核等。适用于大学、专科院校及各类职业教育培训机构的实训教学、考核鉴定。

二、 特点

1.本装置采用标准配电柜为主体柜,充分利用该柜双面空间位置,其中装有可方便拆卸的电源控制、交直流电源、测量仪表、低压电气器件,另一面装有plc模拟量模块、变频器、直流调速模块、机床智能考核,该配电柜占地面积小,外形美观;

2.电气控制线路元器件都装在电气柜内部,配有布线槽、接线端子;通过端子学生可自行接线、布线,构建控制系统,实训特点明显,同时具有一定的扩展性;

3.技能实训用的控制线路和配套的电机经特殊设计,可模拟实际机床的电气线路,也可满足机床的电气故障分析及排故的训练要求;

4.可以实现铣床、镗床等不同实训挂板的无线智能考核功能。

5.提供过压、过流、漏电保护电路,当如控制柜出现电源异常使系统电压或电流超过保护电路的极限值时,系统立即切断电源,对人身安全起到一定的保护作用;

6.维修电工电子电机与职业资格培训考评仿真软件

本软件为apk的格式,可在PC端使用,也可在移动端使用,本软件即可手动设置故障也能自动设置故障,本软件通过电路图中绿色的框选择手动设置故障点(***多可以设置39个故障点),也可以通过系统自动进行随机1个故障点设置,随机两个故障点设置,随机三个故障点设置,随机四个故障点设置,随机五个故障点设置,本软件内有工具箱,元件库,放大镜,电路图等功能,可通过工具箱可选择万用表进行检测,通过元件库选择合适的元件,通过放大镜可以清楚的了解各个元器件及电路。本软件通过电动机星三角启动控制电路故障的设置,并经过种种排查,让学生了解电动机星三角启动控制电路的工作原理及电路结构。


常见问题:

1、如果我要购买便携式气动控制实训台,电气控制综合实验装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的便携式气动控制实训台,电气控制综合实验装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开便携式气动控制实训台,电气控制综合实验装置的发票,您需要提供开票资料。

3、你们的便携式气动控制实训台,电气控制综合实验装置都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
