液压传动实验装置

液压传动实验装置,机电液气一体化实验装置

设备基础简介

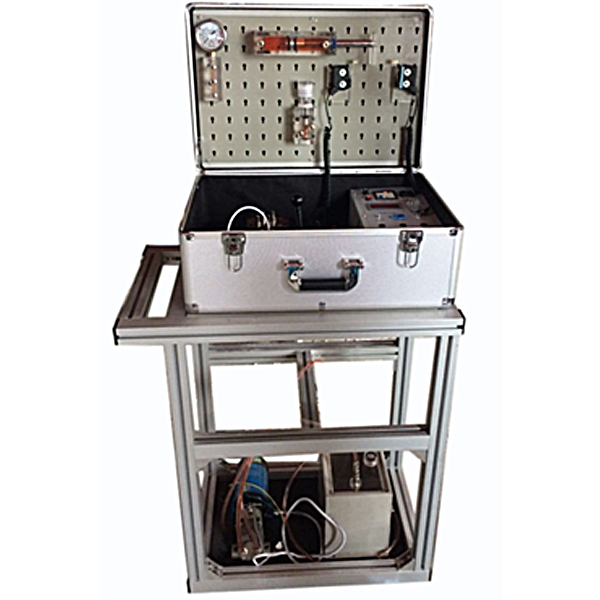

便携式透明液压传动实验箱可实行液压传动演示、液压传动基础线路（压力、流量 、方向控制线路）。适合职业院校相关专业液压传动、液压与气压传动等课程的实验教学。
系统特别点
1、液压元件以透明有机玻璃外壳为主，作业介质为白色液压油，系统作业时可清晰查看到液压元件阀芯的作业过程，直观性强。
2、液压元件管路以透明软管连接，构造紧凑、连接可靠、不漏油。
3、箱子集元件元件、液压泵站、调动速度电机及电气控制部分为一体箱，教师可便利的将设备带入课堂实行现场演示教学和实物讲解
技术功能
1、写入电源：一相三线220V，50Hz
2、装置容量（KV）（KV）（KV）：<0.3KVA
3、定量齿轮泵：规格限定压力1.6MPa,规格限定流量：4L/min
4、直线DC调动速度电机：规格限定电压（V）（V）（V）：AC220V，规格限定功率（W）（W）（W）：180W，规格限定转动速度：1400r/min
5、外开尺寸：550mm*370mm*230mm
实验项目
1、用O型换向阀的换向线路。
2、进油节流调动速度线路。
3、回油节流调动速度线路。
4、行程开关换向线路。
5、用减压阀的减压线路。
6、压力调定线路。




液压传动实验装置,机电液气一体化实验装置

实验装置完成的作业任务

机电液气实验台为铝制型材构造，在上面可装配上料单元、间歇式传送及夹紧单元、冲压单元、钻孔单元和分拣单元，并配备装备装备有主机、变频器、触摸屏、、三相异步交流ACACAC电机、交流ACACAC减慢速度电机、直线DC电机、液压机系统、钻机及其液压进给系统、气压传动系统等，含有概括一个经经经典型的机电气液综合应用系统。可以实行经经经典型机电气液一体化系统的装配、液压气动管路装配、电气控制线路布线、触摸屏与plc编程及调动测量试验、整机调动测量试验及运行等技能实验，从而使学生掌控把握机电气液的相关知识和技能。

功能数值及功能

1.作业电源：三相五线～380V±10%
2.外观尺寸：1400mm*960mm*750mm
3.微型液压动力源：规格限定功率（W）（W）（W） 735W；规格限定排量 1.6mL/r；规格限定压力 6MPa
4.静音空气压缩机：作业电源AC220V±10% 50Hz，写入功率（W）（W）（W）0.68kW，公称容积24L，规格限定流量：116L/min，规格限定输出气压1MPa

按照项目教学，主要完成的作业任务如下：

任务一：设备装配与调动
(1)上料、传送、夹紧、分拣等自动化机构的装配与调动；
(2)plc、变频器、漏电断路器、开关电源等电气部位件的定位装配及调动；
(3)气动部位件的装配与调动；
(4)液压部位件的装配与调动。
任务二：液压传动系统识图与管路装配
液压机、钻机进给系统、液压泵站等液压传动系统的识图与液压管路装配。
任务三：气动系统识图与管路装配
调压、换向、调动速度、顺序动作控制等气动系统的识图与气管装配。
任务四：电气控制线路原理图设计与布线
含有：按照作业流程和控制要求，设计自动控制系统的电气原理图，按原理图布置、连接控制系统电子线路。
任务五：程序语言编写与调动测量试验
各电气控制线路PLC程序及触摸屏界面的编写与调动测量试验。
任务六：机电气液一体化设备的整机调动测量试验与运行
