电路分析与电力电子实训台

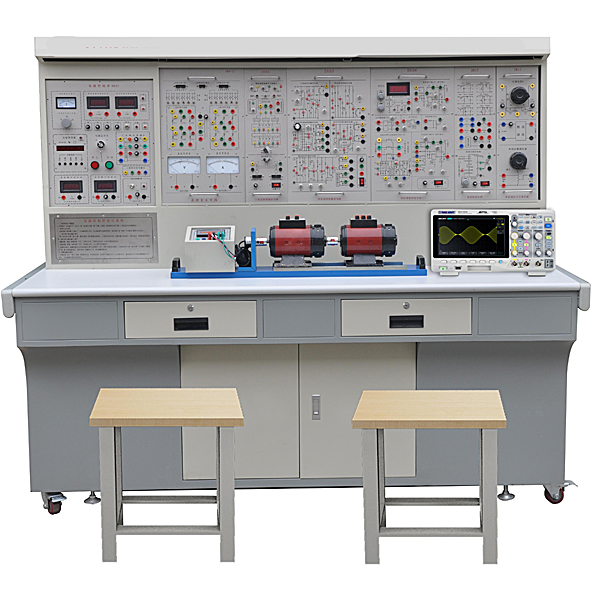

“ZRDDL-2型电路分析与电力电子技术实验装置”  是本公司在--国内电工电子实验设备基础上采用成熟的技术推出的综合性实验装置，综合了目前我国大学本科、专科、中专及职校“电路分析”、“电工基础”、“电工学”、“电力电子技术”等课程实验大纲的要求而研制，特别适用于高等院校现有实验设备的更新换代，及中专、职校等新建或扩建实验室，迅速开设实验课提供了理想的实验设备。

二、特点

1、综合性强：综合了目前国内各类学校电工电子类基础课程的全部实训内容。

2、适应性强：实训的深度和广度可根据需要作灵活调整，装置采用挂箱式结构，更换便捷，添加部件即可扩展功能或开发新的实训项目。

3、测量仪表精度高，采用数字化、智能化模式，符合现代测量发展方向。

4、安全性能高：实训屏上380V交流输出处设有一套过流保护装置，相间、线间直接短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备安全。

5、装置结构合理，性能优越，配套完整，外观豪华大气。

6、根据电压不同，实训连接线及插座采用不同的结构，使用安全、可靠。

三、技术性能：

1、工作电源：三相四线（或三相五线）～380V±5%  50Hz

2、温度：-10℃～40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、重量：200Kg

5、外形尺寸：1700mm×700mm×1600mm

电路分析与电力电子实训台,雷诺系数测定实训装置

一、设备功能
1、能定性并且直观地观察到层流、过渡流、湍流等各种流型。测定出临界雷诺数。
2、清晰地观察到流体在圆管内流动过程的速度分布。
3、可测取临界Re数。
二、设备特点：
1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3、本实验装置主体部分采用透明优质有机玻璃制作，实验现象清晰，方便学生观察。
4、本实验装置可观察流体在圆直管内作层流、过渡及湍流流动现象，具有良好的实验效果。
5、装置设计可360度观察，实现全方位教学与实验。
三、设备使用环境及参数：
雷诺数：500～5000。
液体流量：0～160 l/h。
有效直管段：800mm
温度：常温
水：需自来水提供实验用水，实验过程中消耗自来水。
电：无
药品：水溶性红墨水。
实验物料：自来水。
