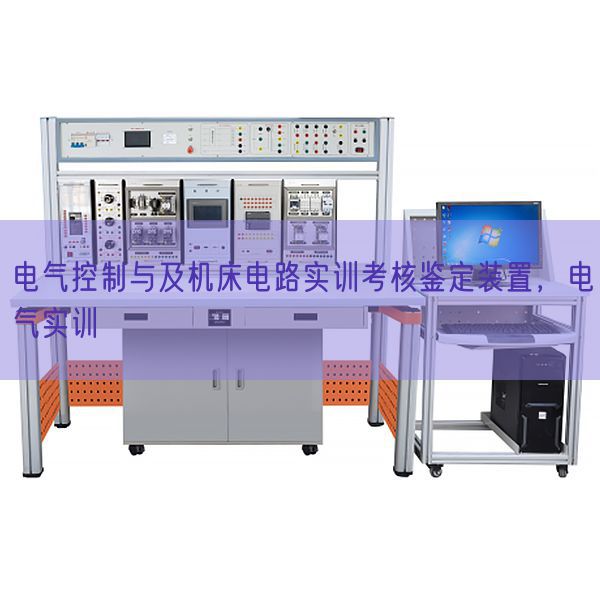

电气控制与及机床电路实训考核鉴定装置，电气实训
时间：2026-01-06 06:00:54 点击次数：
中人教仪厂
一、基础简介
电气控制与及机床电子回路实验考核鉴定装置主要采用实验屏、网孔板、实验元件、实验桌构成。构造合理、外观新颖，元件在网孔板上合理装配、线路的合理布置，全部由学生自行完成，接近工业现场，有效培养学生实际实操技能。所配备的元件能完成"工厂电气控制"、"电机拖动"、"控制线路与技能实训"、"常用机床控制线路"等课程的实验与考核，多加元件能拓展"电工技能实验"、"电工仪表与测量"等课程的实验，其适合大中专院校、职校、技校实验室的新建、扩建或实验室的更新换代，也可作为电工考核的考核设备。
二、特别点
1、电气控制线路元件装在网孔板上，实操便利、机动灵活、易拓展功能或研发新的实验项目。
2、实操台只需三相四线的交流ACAC电源即可投入使用，占地面积小，实验器件材料集中在储物储物储物柜内，易管理、规划化程度高。
3、安全性高，实验屏上除了装配电压（V）型、电流（A）型漏电保护装置外，380V交流ACAC电压（V）输出处还设定有单片机全程监控的一套过流保护装置，相间、线间直接短路或过载，电流（A）超过设定值，系统即警报并切断总电源，保证设备安全。
4、实验屏上装配实验管理器，可设定实验或考核时间，记录实验、考核误实操次数，使学训考核有一个统一的标准。
三、技术功能
1、写入电源：三相四线～380V±10% 50Hz
2、温度（℃）：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量（KV）：＜1.5KVA
4、外观尺寸：1500mm×750mm×1350mm
四、装置的配备装备及功能
（一）实验屏
实验屏为钢制双层亚光密纹喷塑构造，铝制操作面板
1、主控功能板
（1）三相四线电源写入，经过漏电保护器接通总开关,由接触器经过启动、停止按钮实行实操。
（2）设定有450V指针式交流ACAC电压（V）表三只，指示电源写入的三相电源电压（V），并有三只指示灯指示实验台与外部电源的通断。
（3）三相四线电源输出，设定有单片机机全程监控相间、线间过载或短路自动切断总电源。
（4）定时器兼报警记录仪（服务管理器），平时作为时钟使用，设定有设定实验时间、定时报警、切断电源等功能；此外还能自动记录由于接线或实操错误所造成的警报总次数,为学生实验技能的考核提供一个统一的标准。
2、辅助器件装配屏
（1）红、黄、绿信号灯各5只
（2）大功率（W）降压电阻75Ω/75W 3只，能耗限限制动作作电阻10Ω/25W 1只
（3）控制按钮6只
（4）整流二极管IN5408 4只
（5）一相开关1只
（二）网孔板1块：元件在其上合理布置，正确走线完成实验考核项目。
★（三）、智能考核系统
应用 MCU 技术 RAM 处置整理芯片的数字化包括电子回路板与配套无线故障设定控制系统，系统平稳、不易感染病毒。
控制模型块(PC 控制终端或手持位移控制终端)和驱动模型块(智能故障设定驱动盒)分离，避免复杂连线干扰控制器，系统更加可靠。
驱动模型块内置智能故障设定控制系统，配备有专用新型无线数值传输模型块(可插拔型)和RS232 串行通讯连接口，可无线组网通讯和 RS232 有线通讯。
手持位移控制终端应用 7 寸高清晰彩色液晶触控屏，中文菜单式触控实操界面，人机对话友好。手持位移控制终端可控制随意一台带驱动模型块的实验设备。
手持位移控制终端不联网时可作单机实操，当带驱动模型块的实验设备无线组网时，手持 位移控制终端可无线进网作为联网终端，可作学生机登录实验与考核的实操终端，也可作教师机登录出题设故的实操终端。
可经过 PC机或平操作面板电脑 控制终端实行实验考核，也可经过手持位移控制终端实行实验考核，教师与学生界面分开，教师经过密码进入教师界面出题，学生在普通界面答题。(注：教师与学生设故与排故界面原理图与设备操作面板原理图完全一致)
可自由设定随意一处有关的各种常见故障，故障类型含有概括：线路断路、对地短路、接触不良，偶发等故障现象。每套驱动模型块可以设定 8 路大电流（A） 5A 的开路故障、16 路小电流（A） 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故障设定。可按照需求拓展设定 64 路大电流（A） 5A 的开路故障、128 路小电流（A） 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设定。可按照用户使用要求调节故障设定点的数量和故障设定类型。
全部配备装备驱动模型块的实验设备，均可经过内置的专用新型无线数值传输模型块无线组网， 完成远程集中管理。
用户可选用经过无线或 RS-232 串行口通讯与其它实验设备配套的无线故障设定控制系统构成一个互联网，经过主控计算机数值数值控制每一台实验设备的故障设定、故障排除、功能数值设定、 远程起动、信息反馈、考核评定分数等功能。
（四）基础器件材料配备装备表单
|
序号 |
设备名称 |
数量 |
单位 |
|
1 |
交流ACAC接触器 |
6 |
只 |
|
2 |
热继电器 |
3 |
只 |
|
3 |
电子式时间继电器 |
2 |
只 |
|
4 |
3P直插式熔断器 |
1 |
只 |
|
5 |
2P直插式熔断器 |
1 |
只 |
|
6 |
低压断路器 |
1 |
只 |
|
7 |
电磁阀 |
1 |
只 |
|
8 |
十字开关 |
1 |
只 |
|
9 |
行程开关 |
4 |
只 |
|
10 |
控制按钮 |
6 |
只 |
|
11 |
变换开关 |
1 |
只 |
|
12 |
50W控制变压器 |
1 |
只 |
|
13 |
灯头座 |
1 |
只 |
|
14 |
电容 |
2 |
只 |
|
15 |
导轨 |
30 |
厘米 |
|
16 |
接线端子 |
20 |
孔 |
|
17 |
实验连接线 |
50 |
米 |
|
18 |
走线槽 |
2 |
米 |
|
19 |
工量具1套万用表1只
螺丝刀1把
尖嘴钳1把
剥线钳1把
电工刀1把
电笔1支
卷尺1只
钢锯1把 |
|
20 |
三相鼠笼式异步电机(Y) |
1 |
台 |
|
21 |
三相鼠笼式异步电机(△) |
1 |
台 |
|
22 |
双速异步电机 |
1 |
台 |
|
|
三相鼠笼式异步电机(Y/△) |
1 |
台 |
（五）实验桌
实验桌为钢制双层亚光密纹喷塑，桌面为防火烧、防水浸、耐磨损高密度板，构造坚固，造型美观大方。实验桌下方设定有元件储物储物储物柜，可以放置实验箱式挂式模块件，还设定有四个带刹车的轮子，方便位移和固定。
五、基础实验考核项目（多加元件即可多加实验项目）
1.三相异步电机直接启动控制
2.三相异步电机接触器点动控制线路
3.三相异步电机接触器自锁控制线路
4.Y/△启动自动控制线路
5.用倒顺开关三相异步电机正反转控制
6.接触器联锁的正反转控制线路
7.按钮联锁的三相异步电机接触器正反转控制线路
8.双速电机的变换运行控制线路
9.双重联锁的三相异步电机正反转控制线路
10.电动葫芦电气控制线路
11.C6140普通车床电气控制线路
12.C650-2普通车床电气控制线路
13.M7120平面磨床电气控制线路
14.M7130K平面磨床电气控制线路
15.M1432A万能外圆磨床电气控制线路
16.X62W型万能铣床电气控制线路
17.Y3150型滚齿机控制电子回路
18.Z3040摇臂钻床电气控制线路
19.Z35摇臂钻床电气控制线路
20.T68卧式镗床电气控制线路
六 、配套教学资源（全室共1套）
（一）在线教育课程开放平台（配1个登录帐号）:
1）本系统是互通教学多元化管理平台，将用户传统的各个平台系统实施整合，集中互通管理，解决多平台、多账号难以管理、数值库分散无法集中统计等问题。系统含有了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟拟真教学管理平台，真正意义的一站互通数值集中统计！
2）课程资源：多个微课视频实拍收集教学视频素材，后期影视包装，片头10秒左右，片尾5秒左右，视频尺寸不低于1920*1080，视频格式MP4、FLV等；多个虚拟拟真内容应用unity引擎研发，在pc端win系统上运行（win7、win8、win10，注不含有win xp）系统。
3）为了教学的统一性要求在线教育平台与实验装置是同一个生产商！
4）部分微课内容举例：
|
学习掌控把握项目 |
学习掌控把握任务 |
参考课时 |
项目一、三相异步电机启动线路制作、调节测试与故障排除
|
任务一：识别低压电器及异步电机 |
2 |
|
任务二：点动与自锁正转控制线路的实施 |
12 |
|
任务三：联锁正反转控制线路的实施与检验测试 |
12 |
|
任务四：Y-△降压启动控制线路解析与接线 |
6 |
|
任务五：三相异步电机顺序控制线路装配与测量试验 |
6 |
|
项目二 三相异步电机行程控制线路的设计及实施 |
任务一：电动葫芦控制线路设计及实施 |
6 |
|
任务二：作业台自动往返线路设计及实施 |
4 |
|
项目三 三相异步电机限限制动作作控制线路解析设计及实施 |
任务一：三相异步电机反接限限制动作作控制线路装配与测量试验 |
4 |
|
任务二：三相异步电机能耗限限制动作作控制线路装配与测量试验 |
4 |
项目四 卷帘门控制电子回路的装配、调节测试及故障排除
|
任务一：卷帘门控制电子回路的装配、调节测试及故障排除 |
10 |
|
任务二：卷帘门plc控制电子回路设计 |
4 |
|
任务三：卷帘门PLC控制控制程序设计与调节测试 |
6 |
项目五 传送带送料装置控制线路的装配、调节测试及故障排除
|
任务一：传送带送料装置控制电子回路装配、调节测试及故障排除 |
10 |
|
任务二：用PLC技术完成传送带送料装置控制 |
4 |
|
任务三：编写调节测试PLC程序及系统总调节测试 |
6 |
（二）拟真系统
1、机床电气线路拟真教学系统
一、系统要求：
系统以实际工程项目为主线，以施工任务为引领，突出技能实训；强调职场场景，全部实训在三维（3D）场景下实行；重视教学设计，不一样的知识单元含有诸如器件材料、接线、拟真实操等技能实训教学模型块。系统应用三维（3D）可视化控制与数值库技术而制作，设定有很强的技术性、职业性、情景性、过程性与互动性。系统设定有实操提醒，可供学习掌控把握者自行拟真实训。
本系统画面美观、导航清楚、实操简便、实验单元设定合理、拟真效果突出，设定有很强的情境性、过程性、交互性和智能性，是集助教、助学的一款不可多得的拟真系统。
二、技术功能数值：
含有五大实验项目：CA6140车床、Z37钻床、M7130磨床、X62W铣床。
（一）CA6140车床
1、实验内容：车床认识、电子回路原理、车床壁龛主电线路连接、车床壁龛控制电子回路连接、车床壁龛外部接线、教学资源。
2、车床认识含有概括两部分：车床认识和车床作业
车床认识：展示车床主要构成部分。含有概括主轴箱、挂轮架、进给箱、刀架、转盘、纵板箱、纵溜板、横溜板、尾架、丝杠、光杠、实操手柄。
车床作业：经过点击拟真车床按钮来实操车床运行，理解CA6140车床运作原理流程。
3、电子回路原理：电子回路图含有概括电源保护、电源开关、主轴电机、短路保护、冷却泵电机、刀架快速位移电机、控制电源变压及保护、断电保护、主轴电机控制、刀架快速位移、冷却泵控制、信号灯、照明灯。经过点击动态电子回路图理解电子回路运行过程中的原理。电子回路图通电运行的部分实行高亮显露。
4、车床壁龛主电线路连接
实验内容：接线盒内拟真各种接线器件，可以自由接线。点击实操提醒后，应连线的器件接线点高亮闪烁显露。同时配备装备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
5、车床壁龛控制电子回路连接
实验内容：接线盒内拟真各种接线器件，可以自由接线。点击实操提醒后，应连线的器件接线点高亮闪烁显露。同时配备装备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
6、车床壁龛外部接线
实验内容：接线盒内拟真各种接线器件，可以自由接线。点击实操提醒后，应连线的器件接线点高亮闪烁显露。同时配备装备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
教学资源：CA6140型车床电气控制线路的装配与调节测试的文字教学资源。
（二）Z37钻床
1、实验内容：钻床认识、电子回路原理、钻床壁龛主电线路连接、钻床壁龛控制电子回路连接、钻床壁龛外部接线、教学资源。
2、钻床认识含有概括两部分：钻床认识和钻床作业
钻床认识：展示钻床主要构成部分。含有概括立内柱、外立柱、底座、摇臂升降丝杠、摇臂、主轴、主轴箱、作业台。
钻床作业：经过点击拟真车钻按钮来实操钻床运行，理解Z37钻床运作原理流程。
3、电子回路原理：电子回路图含有概括电源开关、冷却泵电机、主轴电机、摇臂升降电机、立柱松紧电机、抵押照明、零压保护、主轴电机控制、摇臂升降控制、立柱松紧控制。经过点击动态电子回路图理解电子回路运行过程中的原理。电子回路图通电运行的部分实行高亮显露。
4、钻床壁龛主电线路连接
实验内容：接线盒内拟真各种接线器件，可以自由接线。点击实操提醒后，应连线的器件接线点高亮闪烁显露。同时配备装备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
5、钻床壁龛控制电子回路连接
实验内容：接线盒内拟真各种接线器件，可以自由接线。点击实操提醒后，应连线的器件接线点高亮闪烁显露。同时配备装备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
6、钻床壁龛外部接线
实验内容：接线盒内拟真各种接线器件，可以自由接线。同时配备装备原理图，参照原理图实行连线。
教学资源：Z37型车床电气控制线路的装配与调节测试的文字教学资源。
（三）M7130磨床
1、实验内容：磨床认识、电子回路原理、磨床壁龛主电线路连接、磨床壁龛控制电子回路连接、磨床壁龛外部接线、教学资源。
2、磨床认识含有概括两部分：磨床认识和磨床作业
磨床认识：展示磨床主要构成部分。含有概括立柱、照明灯及开关、作业台、滑座、砂轮架、电磁吸盘。
磨床作业：经过点击拟真磨床按钮来实操钻床运行，理解M7310磨床运作原理流程。
3、电子回路原理：电子回路图含有概括电源开关及保护、砂轮电机、冷却泵电机、液压泵电机、控制电子回路保护、砂轮控制、液压泵控制、整流变压器、整流器、电磁吸盘、照明。经过点击动态电子回路图理解电子回路运行过程中的原理。电子回路图通电运行的部分实行高亮显露。
4、磨床壁龛主电线路连接
实验内容：接线盒内拟真各种接线器件，可以自由接线。点击实操提醒后，应连线的器件接线点高亮闪烁显露。同时配备装备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
5、磨床壁龛控制电子回路连接
实验内容：接线盒内拟真各种接线器件，可以自由接线。点击实操提醒后，应连线的器件接线点高亮闪烁显露。同时配备装备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
6、磨床壁龛外部接线
实验内容：接线盒内拟真各种接线器件，可以自由接线。同时配备装备原理图，参照原理图实行连线。接线完成图呈现器件连接完成后效果图。
教学资源：M7130型磨床电气控制线路的装配与调节测试的文字教学资源。
（四）X62W铣床
1、实验内容：铣床认识、电子回路原理、铣床壁龛主电线路连接、铣床壁龛控制电子回路连接、铣床壁龛外部接线、教学资源。
2、铣床认识含有概括两部分：铣床认识和铣床作业
铣床认识：展示铣床主要构成部分，含有概括悬梁、床身、轴速旋钮、刀杆、刀杆挂脚、主轴、作业台、回转盘、横溜板、升降台、底座。
铣床作业：经过点击拟真铣床按钮来实操铣床运行，理解X62W铣床运作原理流程。
3、电子回路原理：电子回路图含有概括电源开关及保护、主轴电机、冷却泵电机、进给电机、整流变压器、整流器、主轴限限制动作作、作业台快速位移、控制照明变压器、照明、主轴控制、快速进给控制、作业台进给控制。经过点击动态电子回路图理解电子回路运行过程中的原理。电子回路图通电运行的部分实行高亮显露。
4、铣床左壁龛主电线路连接
实验内容：接线盒内拟真各种接线器件，可以自由接线。点击实操提醒后，应连线的器件接线点高亮闪烁显露。同时配备装备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
5、铣床左壁龛控制电子回路连接
实验内容：接线盒内拟真各种接线器件，可以自由接线。点击实操提醒后，应连线的器件接线点高亮闪烁显露。同时配备装备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
6、铣床右壁龛控制电子回路连接
实验内容：接线盒内拟真各种接线器件，可以自由接线。点击实操提醒后，应连线的器件接线点高亮闪烁显露。同时配备装备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
7、铣床右壁龛主电线路连接
实验内容：接线盒内拟真各种接线器件，可以自由接线。点击实操提醒后，应连线的器件接线点高亮闪烁显露。同时配备装备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
8、铣床壁龛外部接线
实验内容：接线盒内拟真各种接线器件，可以自由接线。同时配备装备原理图，参照原理图实行连线。接线完成图呈现器件连接完成后效果图。
教学资源：X62W型磨床电气控制线路的装配与调节测试的文字教学资源。
