公差配合与精度检测组合实训装置，公差配合实验台

时间：2026-01-11 02:00:44 点击次数：中人教仪厂

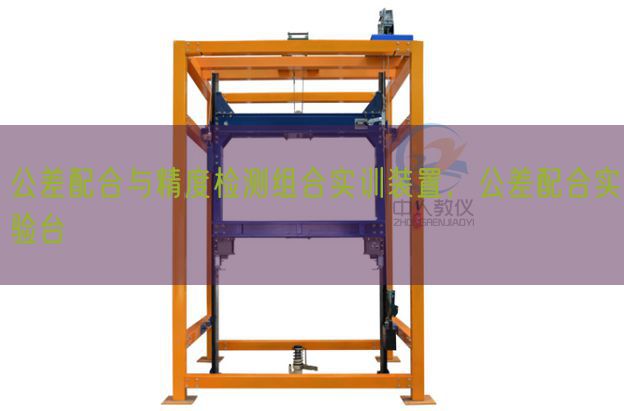

公差配合与精度检测组合实训装置，公差配合实验台(图1)

公差协作是指零件在制造过程中，为了保证零件的互换性和装配精确度，对零件的尺寸所规定的允许变动界限。公差是零件尺寸所允许的误差界限，即最大极限尺寸与最小极限尺寸之差，也就是上偏差与下偏差之差，总是取正值。公称尺寸相同的零件装配到一起，并适用一定的使用条件，称为协作，协作部分的尺寸称为协作尺寸。
--DCS08 公差协作与精确度检验测试结合实验装置

实验装置外观图（仅供参考具体以实物为准） 一、设备基础简介
公差协作与精确度检验测试结合实验装置是我公司教学与科研人员按照《公差协作与技术测量》课程的教学要求，以及现代企业对精确度检验测试工程技术人员的实际要求，精心设计的一套实际零件精确度检验测试结合实验设备。
1、公差协作与精确度检验测试结合实验装置应用台式构造设计，主要采用实验台、精密铸铁平操作面板、检验测试方箱、径向/端面跳动测量仪、齿轮径向跳动测量仪、工量具、被测零件构成。
2、公差协作与精确度检验测试结合实验装置在功能设计上由《公差协作尺寸的测量与检验》、《形位误差的测量与检验》及《表面粗糙度对比检验》三大部分构成，其目的是深入学生对误差及公差基础概念的理解，掌控把握误差测量方法的技能。
3、公差协作与精确度检验测试结合实验装置可作为本科高等工科院校和高职高专院校机械类各专业教学、实验用器件材料，也可作为企事业单位有关工程技术人员培训用。
二、设备特别点
1、项目实际化：以真实零件为检验测试对象，以实际量具为检验测试手段；
2、功能系统化：误差测量、合格零件判别、误差解析三位一体实训模式；
3、学生大众化：小型结合台式实训装置，两三人一组，让尽可能多的学生获取充分的实训机会；
4、教学标准化：配套的标准图纸、指导书，教和学全部十分便利、教学效果显著；
5、管理便利化：检验测试零件、测量工量具、标准图纸及指导书均放在结合台实训中，管理十分便利。
三、实验项目
（一）公差协作尺寸的测量与检验

实验一：基础尺寸的测量与检验
序号	实验项目	序号	实验项目
实验1-1	长度尺寸的测量与检验	实验1-3	内圆尺寸的测量与检验
实验1-2	外圆尺寸的测量与检验	实验1-4	孔深及键槽深尺寸的测量与检验
实验二：齿轮尺寸的测量与检验
实验2-1	齿轮齿（弦）厚误差的测量与检验	实验2-2	齿轮公法线长度误差的测量与检验
实验三：普通螺纹尺寸的测量与检验
实验3-1	用螺纹样板测量螺距	实验3-3	用螺纹环规检验外螺纹
实验3-2	外螺纹中径尺寸的测量与检验	实验3-4	螺纹塞规检验内螺纹
实验四：协作尺寸的测量与检验
实验4-1	轴与孔协作尺寸的测量与检验	实验4-3	普通平键协作尺寸的测量与检验
实验4-2	滚动轴承协作尺寸的测量与检验	实验4-4	花键协作尺寸的测量与检验

（二）形位误差的测量与检验

实验一：形状误差的测量与检验
序号	实验项目	序号	实验项目
实验1-1	直线度误差的测量与检验	实验1-3	圆度与圆柱度误差的测量与检验
实验1-2	圆度误差的测量与检验	实验1-4	平面度误差的测量与检验
实验二：方向误差的测量与检验
实验2-1	垂直度的测量与检验	实验2-2	平行度误差的测量与检验
实验三：位置误差的测量与检验
实验3-1	同轴度误差的测量与检验	实验3-3	径向全跳动误差的测量与检验
实验3-2	径向圆跳动误差的测量与检验	实验3-4	端面圆（或全）跳动误差的测量与检验
实验四：齿轮形位误差的测量与检验
实验4-1	齿圈径向跳动误差的测量与检验	实验4-2	齿轮齿向误差的测量与检验

（三）形位误差的测量与检验

序号	实验项目	序号	实验项目
实验1-1	外圆车表面粗糙度对比检验	实验1-3	刨削表面粗糙度对比检验
实验1-2	端铣表面粗糙度对比检验	实验1-4	平面磨表面粗糙度对比检验

四、技术功能数值

总体功能数值基础简介
项目	参数	项目	参数
外观尺寸	1500600820 mm	重量（kg）	125kg
类型	台式（检验测试装置、检验测试零件、标准图纸及指导书）	教学图纸文档实验指导书	实验图纸、指导书配套教学资料及实训指导书
配套测量仪表器具
项目	参数	项目	参数
游标卡尺	0-150mm/0.02mm	公法线千分尺	0-25mm/0.01mm
齿厚卡尺	m1-26/0.02mm	螺纹环规(通、止)	M10-6g
外径千分尺	0-25mm/0.01mm	螺纹塞规(通、止)	M10-6H
内径百分表	10-18mm/0.01mm	60°公制螺纹样板	螺距：0.5-7
螺纹千分尺	0-25mm/0.01mm	55°英制螺纹样板	螺距： 4-48/每英寸螺纹牙数
杠杆百分表	0-0.8mm/0.01mm	百分表	0-5mm/0.01mm
百分表	0-3mm/0.01mm	齿轮模数测头	测头直径Sφ4.5
校对量块	35x15x9mm
精密铸铁平操作面板	500x500mm/2级	方箱	100x100x100mm/2级
径向/端面跳动测量仪	390x150x210mm	齿轮径向跳动测量仪	524x150x210mm
对比块样块：车	Ra0.8/1.6/3.2/6.3	对比块样块：刨	Ra0.8/1.6/3.2/6.3
对比块样块：铣	Ra0.8/1.6/3.2/6.3	对比块样块：磨	Ra0.8/1.6/3.2/6.3
公差协作实验用配套零件
项目	参数	项目	参数
测量轴（阶梯型）	φ20x100	测量内花键	φ25x15
测量螺纹轴	M10x75	测量平键(A型)	5x16
测量深沟球轴承	GB/T276 61901 P0级	测量轴套	外径40，内径24x15x18
测量外花键	φ25x22	测量齿轮	m=3 Z=20 齿宽15
形位误差实验用配套零件
项目	参数	项目	参数
测量轴-1	φ30x60	测量轴-4	φ60x95
测量轴-2	φ50x40	测量尺	120x25x5
测量轴-3	φ50x60	齿轮轴	φ42.5x78
配套辅助工量具
项目	参数	项目	参数
十字螺丝刀	φ3x50	内六角扳手	S3x130
内六角扳手	S2.5x120	内六角扳手	S5x160
