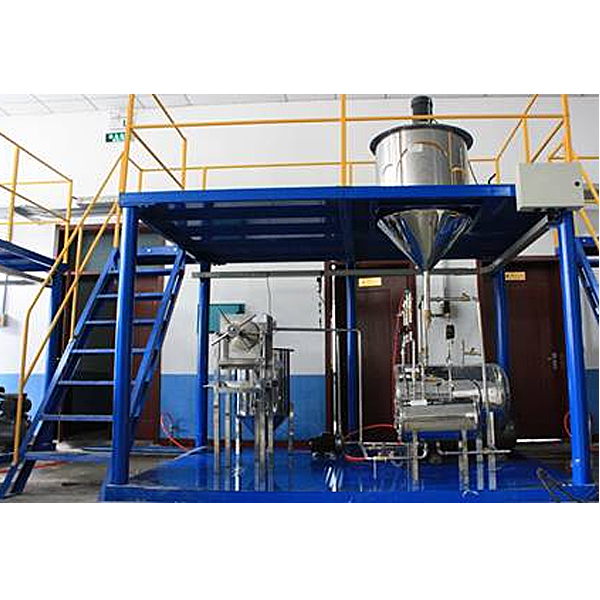

恒压过滤单元实训装置
时间：2024-01-02 15:45:40 点击次数：
中人教仪厂 恒压过滤单元实验装置,智能液压传动综合实验装置
一、过滤单元实操实操实验装置系统的含有概括及特别点
1、设备框体构造：长*宽*高：约3700*1500*3000，上层及下层平台主骨架用8#槽钢，辅助骨架用4#角钢，4个装配支柱用Φ89*3钢管。平台板用δ3扁豆型花纹板。楼梯放在框体构造左侧，楼梯骨架用4#角钢，楼梯板用δ3扁豆型花纹板。护栏竖式装配柱用30×30×δ1.5方钢管，横向管用Φ25*δ1.5钢管。
2、系统由过滤单元实操实操实验装置对象含有概括，全部不锈钢设备均实行不锈钢精细抛光处置整理，体现整个装置的工序技艺完美性。
3、就地智能仪表电器控制台：约1650X700X1400钢质喷塑琴式构造就地仪表电器实操台(含带RS485通讯连连连接口就地控制智能仪表、嵌入式微机位及开关位)。内装配漏电保护空气开关、电流（A）（A）（A）型漏电保护器充分考虑人身安全保护；同时每一组强电输出全部有旋钮开关控制，保证设备安全，实操控制便捷；装备有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝制线槽等。装置可由现场工控实操台经过带RS485通讯总线的智能仪表＋工控组态系统的方法就地实行单独测控，完成各实验项目。
4、装置可体现工厂情景化，尽量贴近工厂实际，突出重点；可实行装置开车准备、开车、正常实操、停车、设备维护等方面的技能实操实验、工序技艺指标控制实操技能实验，同时可适用化工工序技艺专业高级工、技师、高级技师培训大纲的教学及培训要求。
二、过滤单元实操实操实验装置功能
|
项目 |
基础课程课程课程理论及专业课程的实验教学 |
|
功能 |
1.学习掌控把握掌控把握掌控把握板框压滤机的实操（装合、过滤、洗涤、卸渣、整理）；
2.掌控把握恒压过滤常数的测量方法；
3.理解过滤设备进出口压差对过滤效果的影响；
4.理解固体颗粒性质（可压缩性、粒度）对过滤效果的影响；
5.理解过滤介质对过滤效果的影响。
6.现场实操报表的制作、记录， |
|
项目 |
实操培训内容 |
|
开车准备 |
1.工序技艺流程图的认识阅读与表述；
2.熟悉现场装置及主要设备、仪表、阀门的位号、功能、作业原理和使用方法；
3.按照要求制定实操方案；
4.查验流程中各设备、管线、阀门是否处于正常开车状态；
5.引入公用工程（水、电、气）并保证正常；
6.装置上电，查验各仪表状态是否正常；动设备试车。
7.原料的准备。 |
恒压过滤单元实验装置,智能液压传动综合实验装置
ZRYY-03Y型智能型液压综合实验台装置设定有研发测量试验解析系统，智能化数值收集液压实验台 智能型液压综合实验装置经过对流量、压力、功率（W）（W）（W）、转动速度、位移、时间、温度（℃）（℃）（℃）、计算机数值数值数值人机画面-- 计算机数值数值数值智能数值收集、解析、处置整理、--自动生产报表、弯弯弯曲线等一系列智能化动作后,完成各类常规的液压线路、马达、各类阀泵的动静态测量试验等实验。经过智能化数值收集液压实验台 智能型液压综合实验装置实验，对液压系统的功能测量试验、智能控制、远程控制及液压系统和计算机数值数值数值的通讯技术得以掌控把握和提升。
一、技术功能数值：
1）写入电源电压（V）（V）（V）：三线五线AC380V±10% 50HZ；
2）模型块和元件直线DC电压（V）（V）（V）：DC24V，4.5A，带自动短路保护功能；
3）控制电压（V）（V）（V）：安全控制电压（V）（V）（V）——DC24V；
4）使用环境：温度（℃）（℃）（℃）-10℃~+40℃相对湿度＜85%（25℃）海拔＜4000m（防尘防潮）；
5）设备尺寸：长×宽×高=2450mm*700mm*1850mm；
6）总功率（W）（W）（W）：<=5KW；
7）规格限定压力：<=7Mpa；
8）净重：约为295kg；
9）液压泵组部位件：（双泵组）
系统规格限定作业压力：6Mpa。（最大可至7Mpa）
（1）电机—泵装置（2台）
A、定量叶片泵：公称排6.3ML/r，容积效率 80%；
定量叶片泵驱动电机：三相交流ACACAC电压（V）（V）（V），功率（W）（W）（W）1.5 KW，转动速度1450r/min；
配先导式溢流阀。
B、变量叶片泵：低压变量叶片泵，公称排量6.67ML/r，压力调动界限 4～7Mpa；
变量叶片泵电机：三相交流ACACAC电压（V）（V）（V），功率（W）（W）（W）1.5KW，转动速度 1450r/min；
