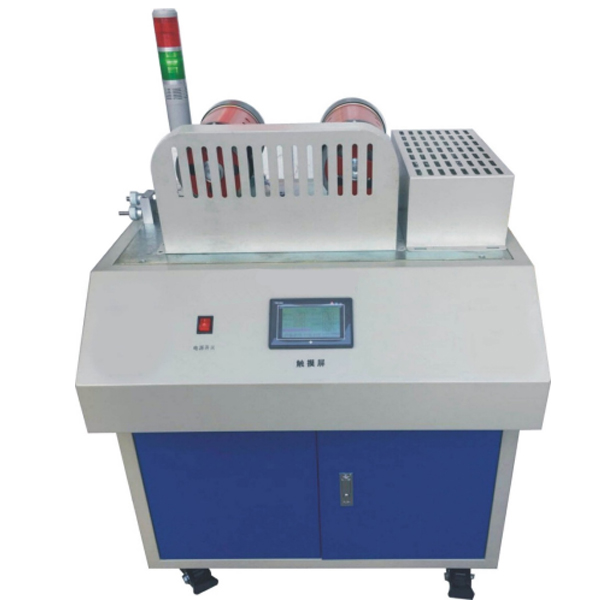

带传动效率测试实验台

时间:2023-11-18 12:41:34 点击次数: 中人教仪厂
带传动效率测试实验台,电机软启动线路实训装置

一、实验内容:

1、带、链传动效率的测定,通过计算机测试分析软件测试并自动绘制滑差曲线和效率曲线;

2、通过触摸屏显示面板显示面板读数进行平皮带传动效率的测定,人工绘制滑差曲线和效率曲线。

二、性能特点:

1、利用拉压传感器独特的张紧力测试装置,来测试皮带的张紧力,能实现皮带传动受力分析实验;

2、带传动的张紧力通过旋钮调节,张紧力的大小通过传感器获得,并在触摸屏显示面板上显示;

3、采用传感器和A/D采集并转换成主动带轮和从动带轮的驱动力矩和阻力矩数据,采用角位移传感器和A/D板采集并转换成主、从动带轮的转数。**输入计算机进行处理作出滑动曲线和效率曲线;

4、带传动实验台与触摸屏显示面板为集成一体(显示面板非独立装置),触摸屏显示面板上有显示转矩、转速、张紧力、加载、主电机输入电压电流,从电机输入电压电流等项目;并且通过触摸屏的上加速和减速按扭可以控制电机转速的变化。

5、可通过计算机测试分析软件进行皮带传动的运动模拟,可观察弹性滑动及打滑现象;

6、计算机测试分析软件功能强大,可自动或人机结合进行测试分析、理论仿真、保存数据和提交实验报告。

7、带传动实验台配备有上位机及上位机测控软件。、

1)上位机测控软件,能获取带传动实验数据并进行数据处理。

2)上位机配置(用户自备):CPU为双核,主频≧3.3GHZ,内存≧8G,硬盘空间≧500G。

8、虚拟仿真教学系统

机械实训安全教育虚拟仿真软件:本软件基于unity3d开发,软件采用三维漫游的形式,可通过键盘控制移动,鼠标控制镜头方向,设有机械安全距离实验,机械安全保护装置实验、机械安全防护设计基础考核,实验进行时,三维漫游画面采用箭头与脚印图案提示移动至实验位置,机械对象周围圆圈显示了工作半径,实验过程伴有三维机器人的对话框提醒。


带传动效率测试实验台,电机软启动线路实训装置

带传动效率测试实验台,电机软启动线路实训装置


一、概 述

1. 电机软启动器(软起动器)是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置。该产品能有效地限制交流异步电动机起动时的起动电流,可广泛应用于风机、水泵、输送类及压缩机等负载,是传统的星/三角转换、自耦降压、磁控降压等降压设备的理想换代产品。

2. “电机软启动控制实训柜”是为满足社会各行业对电机起动设备的安装、调试、维修方面的电工电气技术人员的需求,结合各职业院校电气类相关专业开设的《电工技术》、《工厂电气控制》、《电机拖动及控制》等课程的技能训练而研制的,是各职教中心、培训机构、职业鉴定站(所)等相关单位的培训和考核设备,也是各职业院校电气类相关专业的实训设备。

二、特 点

1. 采用标准配电柜为主体柜,控制柜空间利用合理、占地面积小,外形美观。

2. 控制柜的器件选型、安装、接线等严格按照“电气设备安全设计导则”、“低压系统内设备的绝缘配合”、“电工成套装置中的导线颜色”、“电机线端标志与旋转方向”等国家相关标准的规定进行设计。

3. 所用器件均采用国内外知名品牌,产品质量有保证。

4. 采用德力西软启动器,以及2.2KW电动机为控制对象,模拟电动机起动,贴近工业现场。

5. 提供各种保护功能,实训安全可靠。

三、技术性能

1. 输入电压:三相四线(或三相五线)~380V±10%  50Hz

2. 工作环境:温度-5℃~+40℃  相对湿度<85%(25℃) 海拔<2000m

3. 装置容量:<7.5kVA

四、系统配备

本实训柜主要由柜体、电气室、德力西软启动器、三相异步电动机等组成。

1. 柜体

柜体为双层亚光密纹喷塑结构,双面柜门设计,冷轧钢板,结实牢固、美观大方。内部留有一次进出线端子排、出线孔以及接地标志。控制柜还设有四个万向轮和四个固定调节机构。


常见问题:

1、如果我要购买带传动效率测试实验台,电机软启动线路实训装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的带传动效率测试实验台,电机软启动线路实训装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开带传动效率测试实验台,电机软启动线路实训装置的发票,您需要提供开票资料。

3、你们的带传动效率测试实验台,电机软启动线路实训装置都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
