运动控制实训装置，运动控制技术实训设备
时间：2026-01-19 02:00:55 点击次数：
中人教仪厂
SG-12 动作控制实验装置

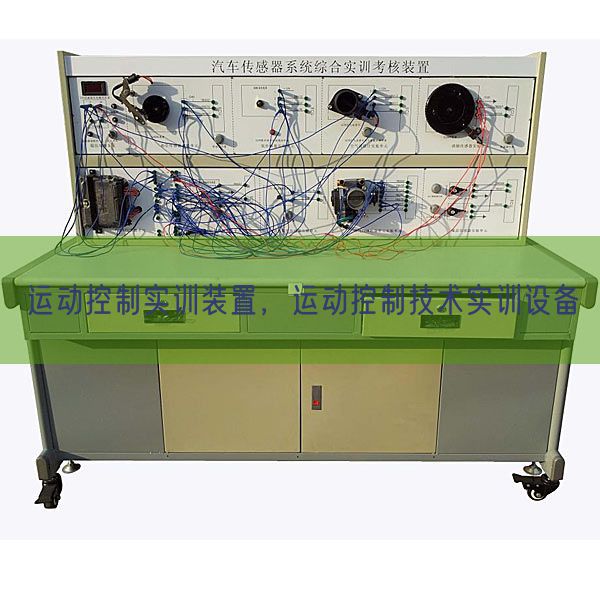

设备参考图片
一、 设备基础简介
动作控制实验装置是按照人力资源和社会保障部制定的"可编程序控制系统设计师"培训及国家职业标准考核大纲内容，适当多加新技术，按照职业教育培训、职业技能鉴定和实验教学要求而研制的。适合职业院校、职业培训学校、职教中心、鉴定站/所对可编程序控制系统设计师的四、三、二级开展培训及技能鉴定。
二、 研发背景
1. 动作控制实验装置是按照人力资源和社会保障部制定的"可编程序控制系统设计师"培训及国家职业标准考核大纲内容，适当多加新技术，按照职业教育培训、职业技能鉴定和实验教学要求而研制的。
2. 工业迅速发展处置整理器要求不断提升，教学需要与时俱进设备要不断升级，而教学还需要从基础学起，同时适用需要实验室建造设计重复会导致浪费资金和实验室空间。
3. 一个设备需要多种加工工序技艺，导致工业现场设备错纵复杂，一个主机不能完成全部作业，需要多个站点实行相互协作完成。
4. 不一样层次的考核需要不一样设备，不能有机的实行集合，有些实验完成后无法实行考量查验学生的接受程度。
三、 设备特色
1. 实验建造设计理念为一次性建造设计，本设备应用通用型宽展口，全部主机的I/O口全部可经过拓展口引出，可以用来插接式实训，也可实行线接式实操实训；还设定有两块可拆卸的网孔板可对不一样层次的学生实行考核。
2. 应用模型块结合式构造，含开关量、模仿量、变频调节速度、触摸屏、通信模型块等，配套MCGS工控组态监控系统，完成拟真化、信息化实验教学。
3. 项目实验模型块：运用目前经典型的可编程控制器及总线技术完成对工业生产中经典型案例的模仿对象、实物模型中的逻辑、模仿、过程、动作等的控制。
4. 拟真实验教学：经过虚拟环境就地实时显露plc运行状态，模仿工业现场控制，可以实行编程实训、程序语言编写测量试验等功能。
四、 技术功能
1. 写入电源：三相四线（或三相五线）AC380V±10% 50Hz
2. 装置容量（KV）：＜0.5kVA
3. 重 量：100kg
4. 外观尺寸：800mm×700mm×1780mm
5. 安全保护：设定有漏电压（V）、漏电流（A）保护装置，安全符合国家标准。
五、 基础配备及功能
动作控制实验装置由实验平台、电源模型块、PLC模仿控制模型块、S7-200SAMRT单元、变频调节速度单元、触摸屏单元、以太网交换机、二维控制单元、电工基础实验单元、交流AC电机、型材电脑桌及实验实验连接线等构成。相关电气部位件连接口应用多功能端子引出，设定有插孔式实验检验和接线式工程实训两种方法，可由学生自主搭建相关电气控制线路。
1. 实验平台
动作控制实验装置应用立式网孔板构造，由工业铝型材搭建而成，左侧网孔板为固定式构造；右侧为两块可拆卸的网孔板，下部设定有带刹车万能转向轮，便利位移布置，造型美观大方。
2. 电源模型块
提供三相380V交流AC电源，同时可得到一相220V交流AC电源。交流AC电源输出处设定有智能设备管控及安全保护系统，当相间、线间过电流（A）及直接短路均能自动保护。并提供直线DC24V/5A电源。
3. S7-200SMART单元
主机CPU ST30,作业电源24VDC，作业存储器64KB,包括数字量I/O（18路数字量写入/12路数字量输出）、包括3路高速脉冲输出，4路高速计数；支持RS-485和以太网通信。配备一个模仿量模型块EM AM03,2路写入一路输出。
4. 触摸屏单元
触摸屏单元应用昆仑通态TPC7062TI 7寸彩色触摸屏，用来PLC主机以太网通讯，控制和显露各单元的运行状态。
5. 变频调节速度单元
变频调节速度单元应用西门子V20变频器，功率（W）0.37KW ，电压（V）220V，多功能端子，电气连接口应用多功能端子引出，设定有插孔式实验检验和接线式工程实训两种方法，可由学生自主搭建相关电气控制线路。
6. 小车动作控制单元
主要采用动作小车（直线DC电机驱动）、同步带轮传动机构、直线DC电机、光电传感器、电感式传感器、电容式传感器、行程开关等构成，经过传感检验测试、PLC编程，完成传动控制、键值优化对比行走控制、定向控制、定位控制、报警运行控制、点动控制等，能完成小车的精确定位。该系统外观精美，体积紧凑，重量（kg）轻。
7. 二维控制单元
二维控制单元主要采用伺服驱动和步进驱动构成。
伺服驱动用来控制Y轴丝杆，应用40交流AC伺服驱动及电机，作业电压（V）AC220V，输出功率（W）200W。应用数字信号处置整理器（DSP）作为控制核心，智能功率（W）模型块（IPM）内部包括了驱动电子回路,同时设定有过电压（V）、过电流（A）、过热、欠压等故障检验测试保护电子回路，设定有较强的温度（℃）、湿度、振动等环境适应能力和很强的抗干扰的能力；支持位置、速度和力矩三种方法对伺服马达实行控制。
步进驱动用来控制X轴丝杆，应用交流AC伺服驱动，作业电压（V）DC24V，输出功率（W）35W；内部包括控制电子回路和功率（W）电子回路，设定有自检线圈和短路保护等功能。
（4）多功能端子，电气连接口应用多功能端子引出，设定有插孔式实验检验和接线式工程实训两种方法，可由学生自主搭建相关电气控制线路。
8.电工基础实验单元
|
序号 |
名称 |
型号及规格 |
数量 |
|
|
1 |
低压断路器 |
DZ108-20 10A |
1个 |
|
|
2 |
螺旋式保险丝 |
RL1-15/3A |
3个 |
|
|
3 |
直插式保险丝 |
RT14-20/2A |
2个 |
|
|
4 |
交流AC接触器 |
CJX2-0910，AC220V |
3个 |
|
|
5 |
辅助触头 |
F4-22 |
2个 |
|
|
6 |
热继电器 |
JRS1D-25/Z(0.63-1A) |
1个 |
|
|
7 |
热继电器座 |
JRS1-25 |
1个 |
|
|
8 |
通电延时时间继电器 |
JSZ6-4/220V(0~60S) |
1个 |
|
|
9 |
时时间继电器座 |
JSZ6-4 |
1个 |
|
|
10 |
中间继电器 |
ARM2F-L/DC24V带灯 |
3个 |
|
|
11 |
继电器底座 |
DYF-08A |
3个 |
|
|
12 |
接线端子排 |
JF5-2.5/5 |
5个 |
|
|
13 |
行程开关 |
LX19-001 |
2个 |
|
|
14 |
G端子导轨 |
|
2根 |
|
|
15 |
按钮开关盒 |
配装黄、绿、红三个按钮开关 |
1套 |
|
|
16 |
按钮开关盒 |
配装绿、红两个按钮开关 |
1套 |
|
|
17 |
实验连接线 |
红色/黑色各1卷 |
2卷 |
|
|
18 |
线槽 |
25*25 |
5米 |
|
|
19 |
配套教学资源 |
5套以下无此项配备 |
共1套 |
|
9.三相交流AC电机
交流AC规格限定电压（V）380V/△接法，转动速度1400转/min，功率（W）40W，频率50HZ，绝缘等级E级。
10.型材电脑桌
电脑桌应用铝型材和钣金构造，用来放置计算机数值。台面为防火烧、防水浸、耐磨损高密度板；立柱及横梁为30×30工业铝制型材，键盘位为抽屉式构造并用300mm导轨固定；电脑桌下部装备有带刹车万能转向轮。尺寸约为560mm×600mm×1020mm。
11.实验连接线
每套配备有高可靠护套构造手枪插连接线，无氧铜抽丝而成，插头应用实芯铜质件外套铍轻铜弹片，强弱电实验连接线的插头插头座尺寸分开，不可混插，安全可靠。
六、实验项目
PLC实物控制应用实验
1. 步进电机定位控制
2. 步进电机的速度控制
3. 步进电机的正反转控制
4. 伺服电机定位控制
5. 伺服电机的速度控制
6. 伺服电机的正反转控制
7. 伺服电机和步进电机的综合控制
经典型电机控制实操实验
8. 三相鼠笼式异步电机点动和自锁PLC控制
9. 三相鼠笼式异步电机联动正反转PLC控制
10. 三相鼠笼式异步电机带延时正反转PLC控制
11. 三相鼠笼式异步电机Y/△变换起动PLC控制
PLC、变频器、触摸屏综合应用技能实验
12. 变频器功能功能数值设定与实操
13. 外部端子点动控制
14. 变频器控制电机正反转
15. 多段速度选用变频调节速度
16. 变频器无级调节速度
17. 外部模仿量方法的变频调节速度控制
18. 基于PLC的变频器外部端子的电机正反转控制
19. 基于PLC模仿量方法变频开环调节速度控制
20. 基于PLC通信方法的变频开环调节速度
21. 基于触摸屏控制方法的基础指令编程练习
22. 基于触摸屏控制方法的数码显露控制
