PLC电气控制综合实训台，电气自动控制电路实训装置

时间：2025-07-17 23:40:58 点击次数：中人教仪厂

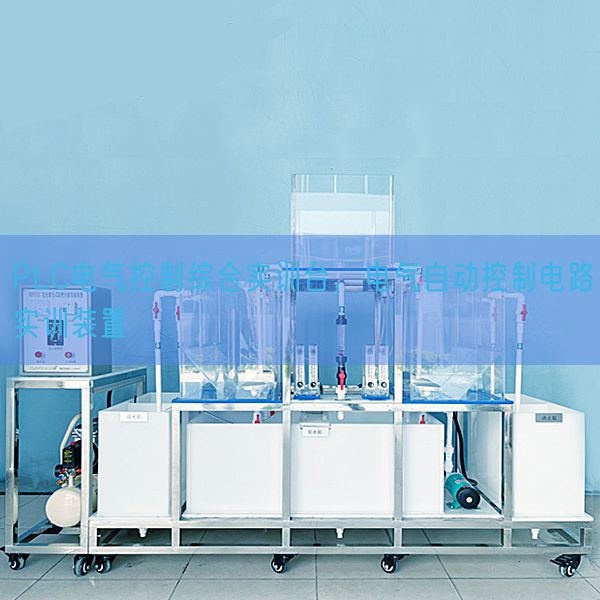

PLC电气控制综合实训台，电气自动控制电路实训装置(图1)

SG-13 plc 电气控制综合实验台 一、设备基础简介
PLC电气控制综合实验台集合当前我国工业电气自动化应用技术及器件技术的发展，充分考虑实用性、先进性。装置应用模型块式构造，实验箱式挂式模块件含有PLC主机挂结合套件、变频器结合套件、触摸屏结合套件、伺服控制结合套件、实物控制模型、模仿负载箱式挂式模块件及丰富的检验演示装置。实验内容含有概括PLC的基础实验、PLC综合实验，变频器的认识、实操、功能数值设定及通讯实验，触摸屏的认识、实操、应用实验，伺服控制实验、互联网连接口拓展、数值收集、数值显露、键盘控制、定时器、连接口实验等，实验项目丰富、综合性强、紧跟工业自动化发展潮流。
一、设备特别点
1、模型块式构造，箱式挂式模块件更换便利，方便组织各种实验项目及拓展新的实验功能。
2、适合就业前及岗前综合技能实训，适合高级工技能培训考核。
3、能实行小型工程项目设计、设备选型、装配调节测试、实操模仿。
4、只需三相四线交流AC电源即可投入使用，实验资源丰富、综合性强，有效节约实验用房。
5、安全性高，除配备装备电压（V）型和电流（A）型漏电保护器外，装置设定有单片机全程监控的过载或短路软截止保护功能，保证设备和人身安全。（参考图，按实际配备为准） 三、设备特别点
1. 实验建造设计理念为一次性建造设计，本设备应用通用型宽展口，全部主机的I/O口全部可经过光电隔离转接模型块引出（保护主机元件），可以用来插接式实训，也可实行线接式实操实训。
2. 在主机选型三菱3U系列PLC，全面覆盖了三菱常用PLC类型，主机可以经过并口连接到实验区实行实验，由简到繁的学习掌控把握理念让学生容易接受，学习掌控把握起来更加得心应手。
3. 应用模型块结合式构造，含开关量、模仿量、变频调节速度、触摸屏等，配套MCGS工控组态监控系统，完成拟真化、信息化实验教学。
4. 项目实验模型块：运用目前经典型的可编程控制器及总线技术完成对工业生产中经典型案例的模仿对象、实物模型中的逻辑、模仿、过程、动作等的控制。
5.理解PLC的数字量写入输出模型块、模仿量写入输出模型块的使用方法；
6.掌控把握PLC的基础编程方法以及熟练使用基础的编程语言；
7.掌控把握触摸屏的组态编程方法；
8.掌控把握PLC与触摸屏的通讯；
9.熟练使用PLC及各种电气备品备件构成PLC控制系统；
10.熟练使用PLC及模仿实物控制对象构成各种复杂的控制系统；

序号	配备名称	规格功能数值
1	设备台体	配备： 1.设备主体框体结构应用优质128mm×34mm±1mm工业铝型材搭建而成，设备布件区域应用由1.5mm厚优质铁板经数控机械精加工制作的标准网孔板，表面经酸洗磷化后，高温静电喷塑处置整理； 2.设备下部带轮，便利设备的位移和放置。 3. 尺寸：≥W1400D700H1800mm
	电源箱（可脱离实验台单独使用）	配备： 4.交流AC输出：三相五线交流AC380V±10％一相三线交流AC220±10％使用自动空气开关通断电源，设定有短路保护系统、漏电保护系统、接地保护、急停保护。 5.直线DC稳压电源：DC24V/2A以上，调动精确度1%，设定有短路软限流和短路自恢复功能。 6.电源智能保护器设定有、漏电、过流、短路、浪涌保护功能
	控制模型块Ⅰ	配备： 1、PLC：应用三菱系列主机，FX3U-48MT/ES：基础单元,内置24入/24出(晶体管漏型),AC电源100-240V，1. 内置多达64K大容量（KV）的RAM存储器2.内置业界最高水平的高速处置整理0.065μS/基础指令3.内置单独3轴100kHz定位功能(晶体管输出型) 2、变频器：应用三菱FR-CS82S变频器，写入电压（V）：200~240V一相交流AC，适用电机容量（KV）：0.4kW 规格限定容量（KV）：1.0kVA . 规格限定电流（A）：2.5(2.1) . 过负载电流（A）规格限定：150% 60、200% 0.5s(反时限特性) . 规格限定电压（V）：三相200~240V 3、步进电机系统：可以完成内部定位块功能，同时设定有脉冲位置控制，速度控制，力矩控制模式。 4、触摸屏：应用昆仑通态tpc 7012ei触摸屏，按键式/触摸式实操，7"TFT显露屏，65536 颜色，串行连接口。 5、步进驱动器模型块：两相步进电机驱动器，可正定电流（A）界限1.0—4.2A，供电电压（V）DC18-48V，细分1-128，脉冲控制型。
	控制模型块Ⅱ（可脱离实验台单独使用）	配备： 1、应用钢制实验模型块为主机，配备金属铝操作面板，含有多组中间继电器、指示灯、按钮等模型块。 2、控制电子回路使用弹簧式端子
	电气控制实验单元	电气控制实验单元主要采用交流AC接触器、中间继电器、时间继电器、按钮等构成，用来电机正反转、星三角变换、启停自锁等实验。
	模仿实验模型块	塑制箱式挂式模块件盒体，注塑成型，操作面板应用PCB板。 PLC001交通信号灯PLC自动控制 PLC002搅拌器的PLC自动控制 PLC003LED数码管显露PLC自动控制 PLC004四层电梯的PLC自动控制 PLC005加工中心刀具库选用控制 PLC006艺术彩灯造型的PLC控制 PLC007电机的自动控制 PLC008步进电机的PLC控制 PLC009模仿电视发射塔 PLC010自动送料装车系统
	电脑桌	配备： 22、功能：工业铝型材框体结构构造，单工位，设定有电脑主机位及键盘支撑架，用来放置编程电脑。 23、尺寸：不小于L600mm×W700mm×H780mm 24、桌身：桌体底装备有带刹车万能转向轮，便利位移和固定。
	系统及说明书	配备 25、实验项目的相关编程系统及参考程序 26、实验指导手册
	实验项目	配备：实验一异步电机点动控制电子回路实验二异步电机单向点动、起动控制电子回路实验三异步电机自锁控制电子回路实验四设定有过载保护自锁控制电子回路实验五异步电机联锁正反转控制电子回路实验五双重联锁正反转控制电子回路实验六异步电机星、三角控制电子回路实验七接触器控制星、三角控制电子回路实验八 PLC控制电机启停实验九 PLC控制电机正反转实验十六触摸屏的使用 (一) 触摸屏的工程创建、编辑与下载 (二) 触摸屏的离线模仿与应用 (三) 触摸屏动画元件应用 (四) 触摸屏的数值、文本写入显露元件应用26 实验十七步进电机的使用 (一) 步进电机驱动器的接线 (二) 步进电机驱动器功能数值的设定 (三) 步进电机的调节测试 (四) 步进电机驱动器与PLC的脉冲定位控制实验十八变频器的使用 (一) 变频器的操作面板功能数值设定 (二) 外部端子点动控制 (三) 变频器控制电机正反转 (四) 多段速度选用变频调节速度 (五) 实验十四 PLC控制变频器外部端子的电机正反转 (六) 基于PLC数字量控制方法的多段速 (七) 变频器的博图功能数值设定 (八) 变频器的PN通讯实验十九步进电机控制实验二十模仿实验内容（1）与、或、非逻辑功能实验（2）定时器、计数器功能实验（3）跳转、分支功能实验（4）移位寄存器实验（5）数值处置整理功能实验（6）微分、位实操实验（7）交通信号灯控制PLC自动控制（8）自控轧钢机PLC自动控制（9）多种液体自动混合PLC自动控制（20）自动送料装车系统PLC自动控制（21）电梯控制PLC自动控制（22）机械手控制PLC自动控制（23）五相步进电机模仿控制PLC自动控制（24）加工中心刀具库选用控制PLC自动控制（25）LED数码管实验（26）天塔之光PLC自动控制（27）多加基础实验内容（28）三相鼠笼式异步电机Y/△变换起动PLC控制
	工量具及仪表	配备： 28、配套设备（1）大两用螺丝刀 6寸 1把（2）小两用螺丝刀1把（3）内六角中长杆，9件套装 1套（4）剥线钳钳 6寸 1把（5）尖嘴钳 6寸 1把（6）工量具箱 10寸 1个（7）万用表 UT39A+ 1把（8）压线钳 1把
