计算机组装维修实训台

时间:2023-10-24 13:46:57 点击次数: 中人教仪厂
计算机组装维修实训台,电磁集成灶维修实训台

一、整体功能要求

1.实训工作台

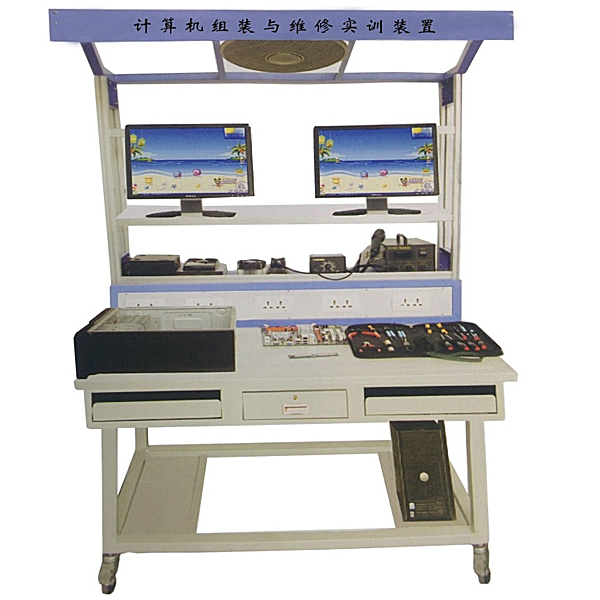

工作台要求采用双工位结构设计,采用工业铝合金型材框架,共两层,其中**层可放置维修工具、套件、仪器仪表;第二层可放显示器,顶部设有30W日光灯一盏和风扇一台。实训台设有一个抽屉、两个键盘托架、两个主机柜,下方设有四个刹车的万向轮。

电源控制屏为铁质双层亚光密纹喷塑结构,铝面板。主要提供16路交流电源插座接口、漏电保护器、供电指示,可为各种仪器和设备提供工作电源。

2.输入电源:单相三线~220V±10%  50Hz;整机容量:<800VA;外形尺寸1600mm×800mm×2000mm;安全保护:动作电流≤30mA、动作时间≤0.1s

虚拟多用表参数:

交流电压量程档位分:10、50、250、1000

直流电压档位分:0.25、1、2.5、10、50、250、1000

欧姆档分:x1,x10,,100,,1000,,1K,x10K,x100K

电流表档位:50μa、0.5、5、50、500

BATT:1.2-3.6V,RL=12Ω

BUZZ:R×3

红外发射检测功能:垂直角度±15°距离1-30cm

三极管测量孔

3.工具套件

提供数字式万用表、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、小镊子、毛刷、吸锡网线、多功能钳、工具包、恒温电烙铁、热风台等常用工具。

4.电脑故障诊断器:具有主机故障诊断(PCI接口)、VGA信号发生、键盘检测、音频信号发生、电脑网线接口检测、直流电源适配器检测、电脑主机漏点检测等功能。

5.PCI-E主板检测卡:自动识别接口类型。支持总线多:PCI、PCI_E、miniPCI_E、LPC。

★6.虚拟频谱仪、逻辑分析仪、示波器、三用表仿真软件(提供版权证书并演示):

本软件为apk的格式,可在PC端使用,也可在移动端使用,本软件的功能有:电阻的测量、交流电压的测量(测量变压器,若变压器测量烧坏多用表时,冒黑烟提示并可以重置多用表)、晶体管的极性判断、直流电压测量(通电流表档时灯光亮)、直流电流的测量、以及电容好坏的判断。本软件可任意拖动红色与黑色笔头,2个笔头拖拽至被测物体上定位时显示红圈,如未定位准确无红圈显示,并在进行错误操作的时(如所选量程错误、所测数据错误等等),仪表指针将无反应、提示错误重新测量等,本多用表可选择交流电压档,直流电压档,电阻档,电流档,电阻调0,并且可放大显示数据,可清楚观看所测数据大小。学生可以通过本软件学习多用表的正确使用方法。基于unity3d设计,用户自行根据电脑配置选择不同的交互界面大小,可选六级画质等级。可选圆柱齿轮轴系部件4种、锥齿轮轴系部件4种、蜗杆轴系部件6种进行安装、拆卸、装配、零部件测量(分为轴测量与底座测量)、考核等。零件拆装的步骤过程中有智能提醒,由学生手动选择对应的零件并移动至轴系结构上,选择顺序正确零件才能安装上去,软件内的模型均采用3D模型,由3Dmax制作而成,并经过渲染和润色,使模型看起来与真实部件一般无二,设有非标零件库(8种零件)、标准零件库(12种零件)、测量工具库(钢直尺、游标卡尺)供拆装选择。软件内配有实验的目的、步骤、要求等集成的电子实验考核题及指导书。使用考核功能时,出题供学生回答,当学生答完题目时给出考核分数,共12题,每道题目设为8分(其中一题为多选题,占12分),只有选择了答案才能进行下一题。软件需能进行全方位旋转、放大、缩小观看其细节。软件须为整体同一平台,不得以单独的资源展现。


计算机组装维修实训台,电磁集成灶维修实训台

计算机组装维修实训台,电磁集成灶维修实训台


一、系统特点

1.配套性  本实训装置采用电气控制与实物分离设计,能清晰展示电气部分与执行机构的关系,电气控制采用微处理器集成电路,对象为机械实体结构,并能够方便准确测试到相关的电压、电流等参数,各实训部件之间连接专用导线配套齐全,配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学。

2.实用性  本装置具有实训考核功能,根据技能鉴定要求,教师可以很方便的设置隐蔽故障,学生能够更多的接触到典型的电磁炉故障,进行排故训练,提高学生的排故能力,完成学生对认知、安装、调试、维修等多种技能的实训;并能进行考核及记录误排次数,对学生进行更公正的评定。

3.综合性  实训内容丰富,工作原理清晰明确,使学生能够尽可能多的接触和掌握电磁炉的工作方式,提升学生的综合能力和维修技能。

二、技术性能

1.输入电源:单相三线~220V±10%  50Hz

2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m

3.整机容量:<3kVA

4.安全保护:动作电流≤30mA、动作时间≤0.1s

三、系统组成

本装置由电磁炉实物、电气控制板、实训考核系统和实训柜组成。

1.电磁炉实物:采用流行的BOKING新一代超微晶面板设计;

2.电气控制面板:电磁炉的电气控制系统,包括振荡电路、IGBT激励电路、 PWM脉宽调控电路、同步电路、VAC检测电路、电流检测电路、VCE检测电路、浪涌电压监测电路、过零检测 、锅底温度监测电路、IGBT温度监测电路;

3.实训考核系统:故障设计机构采用隐蔽式设计,学生可根据故障现象通过排故单元排除故障,考核时间及过程可实现完全记录和监控;

4.实训柜:整体采用立体柜式结构,并设有四个带刹车万向轮,便于移动和固定。柜体为防水、防火、耐磨铝合金材料,结构坚固。同时可以把实物和控制板结合起来,便于学生操作。

5.制冷制热家电维修技能教学软件:本系统为apk的格式,可在PC端使用,也可在移动端使用,本系统即可手动设置故障也能自动设置故障,本系统通过电路图中绿色的框选择手动设置故障点(***多可以设置39个故障点),也可以通过系统自动进行随机1个故障点设置,随机两个故障点设置,随机三个故障点设置,随机四个故障点设置,随机五个故障点设置,本系统内有工具箱,元件库,放大镜,电路图等功能,可通过工具箱可选择万用表进行检测,通过元件库选择合适的元件,通过放大镜可以清楚的了解各个元器件及电路。本系统通过电动机星三角启动控制电路故障的设置,并经过种种排查,让学生了解电动机星三角启动控制电路的工作原理及电路结构。

四、实训项目

1.电磁炉常用元器件、传感器及控制芯片的认识和检测

2.电磁炉结构的认识及拆装

3.振荡电路常见故障的检测与故障排除


常见问题:

1、如果我要购买计算机组装维修实训台,电磁集成灶维修实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的计算机组装维修实训台,电磁集成灶维修实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开计算机组装维修实训台,电磁集成灶维修实训台的发票,您需要提供开票资料。

3、你们的计算机组装维修实训台,电磁集成灶维修实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
