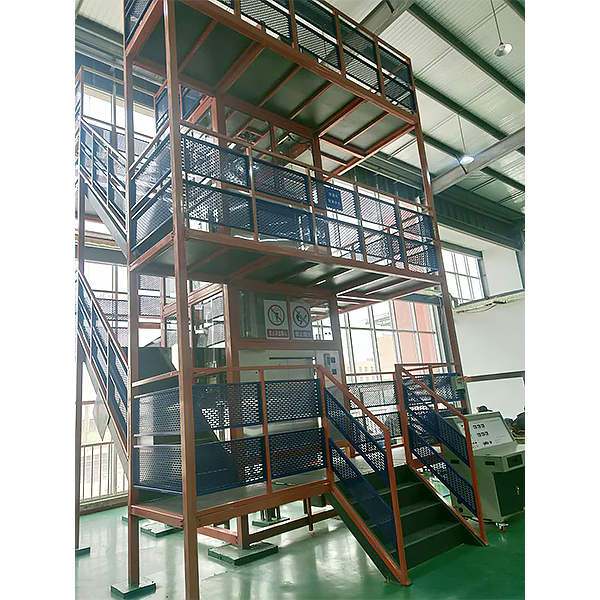

中人ZRDT-WB电梯安装、维修与保养实训考核装置

更新时间:2024-01-03 09:10:21

用户关注度:

简要描述:

电梯安装、维修与保养实训考核装置,电梯安装维保实训平台主要由导轨、导靴、导轨支架等组成;导靴安装在轿厢和对重架上,与导轨配合,强制轿厢和对重运动于导轨上;导轨架主要起支撑导轨的作用。

详细介绍


1. 工作电源:三相五线制,AC380V/220V±7.5%,工频50Hz;
2. 设备尺寸:4500×4500×8000mm(长×宽×高);
3. 电梯井道尺寸:1800×1900mm(宽×深);
4. 轿厢净尺寸:1100×1100×1480mm(宽×深×高);
3. 净开门尺寸:650×1200mm(宽×高);
4. 提升高度:2700mm;
5. 额定速度:0.3m/s;
6. 中分开门型式;
7. 集选变频控制方式;
8. 安全保护措施:接地保护、过流、过载、漏电保护及防摔、防撞保护功能,符合国家电梯相关的标准。
9. **功率消耗≤5.5KW。
消防功能 :火警自动返基站;
平层精度 :±3MM;
外呼设计 :楼层:优质发纹不锈钢面板,轻触式按钮,层站红色点阵数字显示;
控制系统 :plc微机控制;
拖动系统 :交流变频调压调速(VVVF);
曵引机类型 :永磁同步;
门机类型 :变频门机;
门保护系统 :全光触角保护系统;
轿厢通风 :横流式风机;
安全保护措施 :接地保护、过流、过载、漏电保护及防摔、防撞保护功能,符合国家相关的标准。
1、系统概述:电梯层门的开与关,是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后,门锁的机械锁钩啮合,此时电梯才能启动运行。为了尽可能反应出设备的的真实性,钢结构支架的模拟井道,真实的电梯机构及部件,模拟出电梯真实的工作环境。
曳引系统 主要由曳引机、曳引钢丝绳、导向轮、反绳轮等组成;曳引机由永磁同步电动机、制动器等组成,为电梯的运行提供动力。曳引钢丝绳连接轿厢和对重,驱动轿厢升降。曳引机:位于柜架顶部,是电梯的动力装置。安装在两条承重梁上,他主要由以下部分组成:电动机为鼠笼式三相感应电动机,采用就频变压(VVVF)驱动方式,电梯起动时,变频器使定子电流频率从极低频率开始,按控制要求上升到额定频率,减速时,使转速相应从额定频率开始平滑地下降到零,实现电梯平层,保证了电梯运行平稳,真实模拟电梯良好的合适感。
2、导向系统:主要由导轨、导靴、导轨支架等组成;导靴安装在轿厢和对重架上,与导轨配合,强制轿厢和对重运动于导轨上;导轨架主要起支撑导轨的作用。
3、轿厢系统:由轿厢架与轿厢体(轿壁、轿顶、轿底及操纵箱等)构成,轿厢由曳引钢丝绳悬挂,通过曳引机另一端连接对重,在导轨上运行,轿厢装备自动化,门上装有连锁开关,当门关闭后电梯才能运行,门上还有安全触板,当关门过程中碰到障碍物时,轿门马上开启。
4、安全及门锁回路:由继电器回路组成,急停,门锁开关的通断决定安全及门锁回路的正常与否,以使PLC断送电梯是否处于安全状态。系统由轿厢门、层门、开门机、门锁装置等组成。
5、超速安全保护系统:当电梯发生意外事故时,轿厢超速或高速下滑(如钢丝绳折断,轿顶滑轮脱离,曳引机失灵,电机下降转速过高等原因)。这时,限速器就会紧急制动,通过安全钢索及连杆机构,带动安全钳动作,使轿厢卡在导轨上而不会下落。
6、重量平衡系统:由对重和对重块装置等组成。
7、轿厢、对重用弹簧缓冲系统:缓冲器是电梯极限位置的安全装置,当电梯因故障,造成轿厢或对重蹲底或冲顶时(极限开关保护失效),轿厢或对重撞击弹簧缓冲器,由缓冲器吸收电梯的能量,从而使轿厢或对重安全减速直至停止。
8、电力拖动系统:由供电系统、曳引电动机、速度反馈装置、调速装置等组成;主要提供动力,实现电梯调速控制。
9、电气控制系统:由操纵装置、位置显示装置、控制柜、平层装置、选层器等组成。操纵箱:设在柜架正面左侧,模拟乘客在轿厢内选层的信号输入设备,包括大屏幕高清液晶显示器,能显示轿厢所在楼层的位置;"1"、"2"、"3"楼选层按钮;开关门铵钮:方向指示灯,用于电梯运行方向指示;电源锁,控制开关电梯电源,即首层外呼盒。
11、可编程序控制器:控制电梯的运行状态,根据呼叫信号,对电梯的位置进行逻辑判断,然后给出运行指令,使电梯实现应答呼梯信号、自动关门等功能。
12、安全保护系统:主要由限速器、安全钳、缓冲器、端站保护装置等组成。保证电梯安全使用,防止一切事故发生。
13、终端保护开关:感应器提供电梯运行终端信号,电梯超过它时,安全回路及电源被切断,保证电梯不超出终端。
14、职业技能综合集成训练虚拟仿真系统
软件内模型可进行360°旋转、放大、缩小、平移,设有通用互动按钮:返回、首页、帮助。所有虚拟仿真任务过程有提示,在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体(旋转模型时XYZ空间坐标图标自动跟随旋转。)
A、平面立体:实验步骤分为实验任务(文字提示任务)—搭建模型(拖拽工具库中的模型到三投影面体系中,并自动显现投影,选择错误时有提示)—改变姿态(通过点击上下左右箭头改变)—选择投影(进入答题界面,在6项中选择此时完成的三维投影图)
B、截切立体:实验步骤分为实验任务(文字提示任务)—搭建模型(拖拽工具库中的模型到三投影面体系中,并自动显现投影)—标注投影情况(为三维投影图标定,在14处空白栏中选择相应的标注符号)
C、相贯立体:实验步骤分为实验任务(文字提示任务)—挖孔(选择任意挖孔模型,此时将可在XYZ空间坐标中选择任意面,模型同时切换,并出现一个坐标滑块,根据滑块位移大小,模型出现对应程度的剖切面)—孔径变化(选择1-4孔径)—后方通孔—选择投影(进入答题界面,在8项中选择此时完成的三维投影图)
2、组合体
A、组合体拼装:实验步骤分为实验任务(文字提示任务)—选择组合体模型(可选8种模型)—拼装组合体(根据选择的模型挑选工具库模型并拖拽组合)—剖切组合体(可在XYZ空间坐标中选择任意面,模型同时切换,并出现一个坐标滑块,根据滑块位移大小,模型出现对应程度的剖切面)—选择侧面投影(进入答题界面,根据已知正面、水平投影图,在3项中选择正确的侧面投影图)
B、组合体读图:实验步骤分为实验任务(文字提示任务)—选择组合体剖视图(可选8种图)—构建组合体模型(根据选择的模型挑选工具库模型并拖拽组合)—剖切组合体(可在XYZ空间坐标中选择任意面,模型同时切换,并出现一个坐标滑块,根据滑块位移大小,模型出现对应程度的剖切面)—选择左视图(进入答题界面,根据已知主视图、俯视图,在3项中选择正确的左视图)
3、装配体
A、机械传动机构:8种机构(蜗轮蜗杆、齿轮齿条、螺旋传动、平面外啮合齿轮、平面内啮合齿轮、空间直齿圆锥齿轮、带传动、链传动)任选,选好后工具栏中出现模型,自由拖拽将模型组合,组合完毕后可操作模型,每种机构都带有简介、视频演示、图样画法。答题界面共有6题,每题4个选项。
B、齿轮油泵:根据提示选择工具库模型逐步搭建模型,可选择简介、图样画法、动画原理(模型内部运动原理可视)进行学习。答题界面共有2题,每题4个选项。
C、机械机构搭建:2种机构(2自由度机械手臂、3自由度机械手臂),根据提示选择工具库模型逐步搭建模型,组合完毕后可操作模型,每种机构都带有简介、视频演示。答题界面(须2种模型都搭建完毕才能进入)共有2题,每题4个选项。
15、需能完成的实训内容:
1).曳引电动机变频驱动控制电路检测调节及故障查找实训;
2).曳引机制动器机械调节及故障查找实训;
3).轿厢门电动机变频器驱动控制电路检测调节及故障查找实训;
4).限速器动作调节实训;
5).限速器动作控制电路检测即故障查找实训;
6).安全钳调节检测调节实训;
7).安全钳传动机构调节检测调节实训;
8).轿厢门传动机构调节、维护、故障查找及排除实训;
9).轿厢门控制电路故障查找及排除实训;
10).厅门传动机构调节、维护、故障查找及排除实训;
11).厅门控制电路故障查找及排除实训;
12).轿厢导轨检测、调节实训;
13).对重导轨检测、调节实训;
14).导靴与导轨的检测、调节实训;
15).平层装置调节及控制电路故障查找及排除实训;
16).楼层轿厢召唤箱调节及控制电路故障查找及排除实训;
17).轿内按钮操纵箱控制电路故障查找及排除实训;
18).指层灯箱控制电路故障查找及排除实训;
19).轿顶检修箱控制电路故障查找及排除实训;
20).上端极限位置保护装置控制电路故障查找及排除实训;
21).下端极限位置保护装置控制电路故障查找及排除实训;
22).照明控制电路故障查找及排除实训;
23).通讯电路故障查找及排除实训;
24).微机控制电路故障查找及排除实训;
25).电源电路故障查找及排除实训;
18、需能排除的故障:
故障1:GU(324-310)上强迫减速感应器损坏,电梯不能正常上行,但可以下行。
故障2:GD(325-310)下强迫减速感应器损坏,电梯不能正常下行,但可以上行。
故障3:SW(264-310)上限位感应器损坏,电梯不能正常上行,但可以下行。
故障4:XW(265-310)下限位感应器损坏,电梯不能正常下行,但可以上行。
2、触点、开关、按钮故障:
故障5:KAB(268-310)触板开关失灵,安全触板无效
故障6~7:AK(268-310);AG(269-310)开关门按钮失灵,不能开关门。
故障8~12:1AS(1A-310);2AS(2A-310);3AS(3A-310);4AS(4A-310);5AS(5A-310)内选按钮失灵,所选楼层按钮信号不能登记。
故障13~16:1SA(1S-310);2SA(2S-310);3SA(3S-310);4SA(4S-310)所选楼层按钮信号不能登记,上呼梯按钮失灵。
故障17~20:2XA(2X-310);3XA(3X-310);4XA(4X-310);5XA(5X-310)下呼梯按钮失灵,所选楼层按钮信号不能登记。
故障21~22:PKM(237-301);PGM(243-301)开关门到位,开关损坏不能闭合,引起开门或关门继电器不能吸合。
故障23~27: TS1 (1T1、2T1); TS2 (1T2、2T2); TS3 (1T3、2T3); TS4 (1T4、2T4); TS5 (1T5、2T5)厅门联锁开关回路故障,电梯不能运行。
故障28:SQF(PGM)(111、301)关门到位故障,电梯不能运行。
故障29~31:SJN(301、131);SAQ(129、127);SDS(125、123)安全回路、电气回路故障,电梯不能进行操作。
故障32~33:KDX(115~113);JR(113~101)相序、热继电器故障,电梯不能进行操作。
故障34:DYJ(261-310)安全回路继电器触点接触不良,电梯不能进行任何操作。
故障35:MSJ(262-310)门联锁回路继电器触点接触不良,电梯不能运行但可开关门。
故障36~37:KMJ(582-301);KMJ(304-482)开门回路开门继电器触点接触不良,导致门电机没电,不能开门。
故障38~39:GMJ(482-301);GMJ(304-682)关门回路关门继电器触点不良,导致门电机没电不能关门。
故障40~41:KMJ(241-244);GMJ(235-239)开关门继电器回路的开关门继电器常闭触点接触不良,导致开门继电器或关门继电器不能吸合。
3、PLC输出继电器故障:
故障42~46:Y10(1R-304);Y11(2R-304);Y12(3R-304);Y13(4R-304);Y14(5R-304)内选按钮灯输出按钮灯不亮。
故障47~48:Y6(11,J6);Y7(11,J7) PLC输出故障,引起变频器误动作或不能运作。
A:各故障点设置于开关外部。
B:各故障点均引至故障端子排。
C:各故障开关均串联接入。

六、设备配置
序号 名称 主要技术指标 数量 单位 备注
1 井道及观测平台 5000×4500×8000
(长×宽×高)mm
1
2 曳引机   1 永磁同步电机
3 轿厢导轨   1
4 对重导轨   1
5 轿厢架   1
6 轿厢   1
7 限速器-涨紧装置   1
8 限速器传动钢丝绳   1
9 曳引钢丝绳   1
10 安全钳   1
11 安全钳传动机构   1
12 楼层招呼箱   2
13 指层灯箱   2
14 轿内操作箱   1
15 上端极限位保护装置   1
16 下段极限位保护装置   1
17 平层控制装置   2
18 主控制柜   1
19 轿顶维修箱   1
20 电梯照明装置   1
21 实训指导书 电梯安装、维修与保养实训考核装置实训指导书 1
22 实训工具   1 详见附件一

附件一:

序号 名称 型号/规格 数量 单位 备注
1 安全帽   2
2 安全带 双背式安全带 2
3 隔离带 警戒线护栏 2
4 安全警示牌 维修支架牌 1
5 危险支架牌 1
6 挂牌 维修挂牌 1
7 水平尺 600mm 1
8 线坠 带磁性 1
9 钢板尺 300mm 1
10 锤子 3磅 1
11 活动扳手 250×30 1
12 300×36 1
13 一字螺丝刀 3` 1
14 3×75 1
15 十字螺丝刀 3` 1
16 3×75 1
17 万用表 华谊MY60 1
18 电笔 得力8001 1
19 锉刀 扁锉8寸 1
20 扁锉6寸 1
21 卷尺 3m 1
22 记号笔   1
23 绝缘胶布   1
24 尖嘴钳 6寸 1
25 斜口钳 6寸 1
26 内六角扳手 10件套 1
27 开口扳手 8-10 1
28 10-12 1
29 13-16 1
30 14-17 1
31 18-21 1
32 19-22 1
33 24-27 1
34 梅花扳手 8-10 1
35 13-16 1
36 14-17 1
37 18-21 1
38 19-22 1
39 24-27 1
40 校导尺 JS-302 1
41 钳形电流表 MS2026 1
42 顶门器   1
43 塞尺   1
44 工具箱   2
45 三角钥匙   1
46 挂锁   1
47 锁梯钥匙   1
