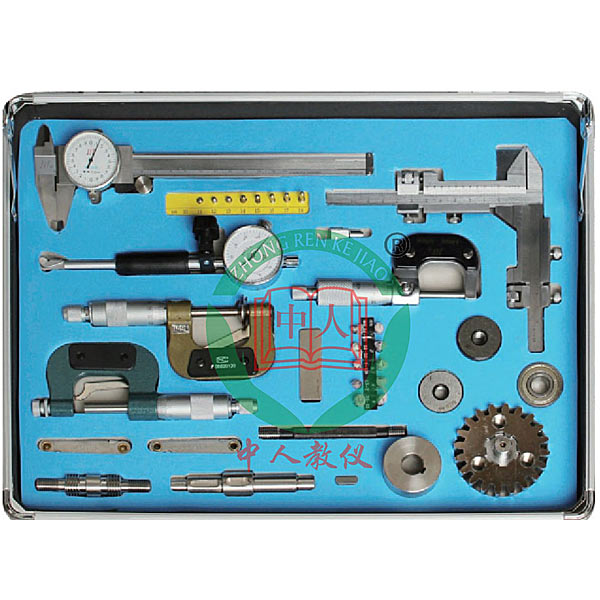

零件尺寸误差测量实训装置

零件尺寸误差测量实验装置,直线动作plc控制实验台

公差协作与技术测量是机械类专业非常重要的一门技术基础课、技能课和应用课。是机械零件设计图样上的一项重要技术要求，更是机械设备的静态和动态几何精确度的重要含有概括部分。--科学技术的发展和生产水平的提升，对机械设备的几何精确度也提出了越来越高的要求，几何精确度已经形成了一门单独的技术学科，并而而而且受到学术界和工程技术界有识之士的高度重视。
本系列装置以设计工程师对精确度设计的实际要求为标准，集合实际教学情况和教学对象条件为前提，精心研制了一套课程课程课程理论与实际相集合的教学设备。适用来全日制普通高中、职工中学、职业中学、高职及本科院校机电类专业的零件设计与检验测量试验、检验教学。
实验项目
实验一：零件基础尺寸检验测量试验
1.游标卡尺检验测量试验零件长度尺寸;
2.外径千分尺检验测量试验零件外園尺寸;
3.内径百分百检验测量试验零件内孔尺寸;
实验二：零件协作尺寸检验测量试验
1.轴与孔协作尺寸检验测量试验; (一)
2.轴与孔协作尺寸检验测量试验; (二)
实验三：滚动轴承尺寸检验测量试验
1.深沟球轴承基础尺寸检验测量试验;
2.轴承与轴颈协作尺寸检验测量试验;
3.轴承与孔协作尺寸检验测量试验;
实验四：平键及花键尺寸检验测量试验
1.平键基础尺寸检验测量试验;
2.平键协作尺寸检验测量试验;
3.花键基础尺寸检验测量试验;
4.花键协作尺寸检验测量试验;
实验五：普通螺纹尺寸检验测量试验.1.普通螺纹基础检验测量试验;
2.外螺纹中径尺寸检验测量试验;
3.用螺纹环规和塞规检验内、外螺纹;



零件尺寸误差测量实验装置,直线动作PLC控制实验台

注：单独配备装备装备plc、变频器，也可协作PLC变频调动速度实验装置使用

基础简介

是一套工业自动化生产线小车动作控制过程的缩微模型，应用步进电机滚珠丝杠传动系统，完成传动和定位要求。造型精美、体积紧凑、重量（kg）（kg）（kg）轻、坚固耐用，应用步进电机控制高重量（kg）（kg）驱动方案，有力保证系统平稳、精密和快捷响应能力。行程界限400MM，装备有金属感应（NPN）、霍尔（NPN）、光电传感器（NPN）反馈控制，能适用大中专院校可编程控制器技术的教学、课程设计和毕业设计。

技术功能数值

电源：一相AC220V、50Hz
功率（W）（W）（W）：<200W
尺寸：不小于600*400*220mm

设备构造：

步进电机控制实验模型台架为金属构造，实验考核装置模型块的I/O 端子、各常用模型块与的连接端子，均与安全插头座连接，使用带安全插头的实验连接线实行电子线路连接；各指令开关、光电开关、传感器和指示元件的电子线路，则经过端子排实行连接。插拔线连接电子线路与端子连接电子线路相集合，既保证学生基础技能的实验、形成和巩固，又保证电子线路连接的快速、安全和可靠。

实验项目：

1．机电设备的装配与调动测量试验
（1）传动装置同轴度的调动
（2）滚珠丝杠的装配与调动
（3）搬运设备装配与调动测量试验
2．电气控制电子线路的装配与PLC编程
（1）电机正反转控制电子线路的连接与程序语言编写
（2）电机控制电子线路的连接与程序语言编写
3．自动控制系统的装配与调动测量试验
（1）传感器的装配与调动测量试验
（2）的自动控制
（3）机电一体化的自动控制
4．可用来考核或竞技比赛，可考察的职业能力
（1）机械构件的装配与调动能力
（2）机电设备的装配与调动测量试验能力
（3）电子线路装配能力
（4）电动系统的装配与调动测量试验能力
