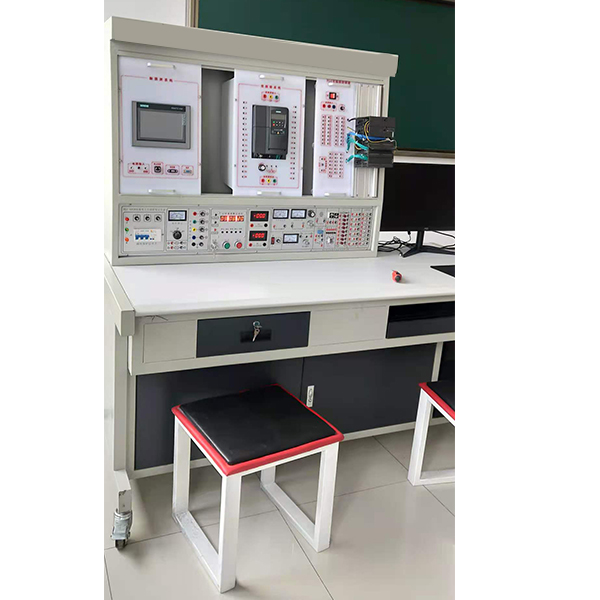

西门子1500PLC实训装置

可编程控制器实验装置集可编程逻辑控制器、编程系统、模仿控制实验箱式挂式模型块件、实物等于一体，可直观地实行plc的基础指令实验，多个应用广泛的PLC实际应用模仿实验和实物控制实验，同时也为了高层次的设计研发实验提供良好的条件。能完成多个电气控制实验。

本实验装置适合高职院校、职业学校的机电设备装配与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》等的实验教学。也适合技工学校、职业培训学校、职教中心、鉴定站的PLC实操、技能鉴定考核。

二、特别点：

1、装置应用集合套件式构造，更换实验模型块便捷，如需要拓展功能或研发新实验，只需添加实验模型块箱式挂式模型块件即可，永不淘汰。

2、应用西门子可编程序控制器，应用模型块化设计，可按照不一样的需要含有概括不一样的控制系统。

3、PLC主机的互联网教学实验：配备装备装备有RS485互联网通信（也可选用CC-Link通信，价格另议），教师端电脑（主站）分别跟PLC主机（从站）实行直接通信实验（即实行1：N通信），任一台PLC主机（主站）跟PLC主机（从站）实行直接通信实验（即实行N：N通信）。

三、技术功能

1、交流ACACAC电源：三相五线 AC 380 V±10% 50Hz；

2、温度（℃）（℃）（℃）：-10～50℃；环境湿度：≤90％无水珠凝结；

3、整机功耗：≤1.0 kVA；

4、安全保障功能：实验台桌面应用高绝缘、高强度、耐高温的材料。设定有接地保护、漏电保护功能，安全性符合相关的国标标准。应用高绝缘的安全型插头座及带绝缘护套的高强度安全型实验实验连接线

5、外观尺寸：1600mm×730mm×1700mm

6、虚拟多用表功能数值：

交流ACACAC电压（V）（V）（V）测量界限档位分：10、50、250、1000

直线DC电压（V）（V）（V）档位分：0.25、1、2.5、10、50、250、1000

欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K

电流（A）（A）（A）表档位：50μa、0.5、5、50、500

西门子1500PLC实验装置,齿轮综合测量试验实验装置

齿轮传动强度设计是《机械设计》课程中重要的章节之一，国内外一直全部没有针对齿轮传动弯曲强度和接触强度实行综合测量试验解析的实验装置，齿轮传动强度综合设计实验台的研发填补了这一空白，为机械类学生深刻理解齿轮传动强度设计原理提供了不可或缺的实验设备。
实验项目内容:
1、实验台机械传动链与部位件构造的作业原理的理解、观摩与解析，拆卸装配实验。
2、实验台电气信号控制与传输链的理解、观摩及作业原理的解析。
3、实操实验:
(1)直齿和斜齿圆柱齿轮传动的齿根弯曲强度和齿面接触强度设计计算；
(2)直齿圆柱齿轮和斜齿圆柱齿轮在相同中心距情况下的应力测量试验与比较解析；
(3)相同转动速度下不一样荷载量与等荷载量情况下的应力测量试验与比较解析；
(4)不一样转动速度相等荷载量时应力测量试验与比较解析；
(5)齿轮传动链测绘及受力解析。
主要技术特别点:
1.应用接触面无损伤的等效测量试验法解决测量齿面接触应力的难题，用应变测量试验法测量试验齿根弯曲应力填补了国内外空白。
2.轮齿的弯曲应变和接触应变的信号应用无衰减旋转器，使应变信号的收集真实、平稳、可靠。
3.该实验台配备装备装备装备专用综合解析系统,学生可在系统的指导下自主实行齿轮传动强度综合设计，并按照设计功能数值组装齿轮传动。专 用系统可自动实行数值处置整理和存档,测测测绘制作作作实验弯弯弯曲线并设定有打印功能。
