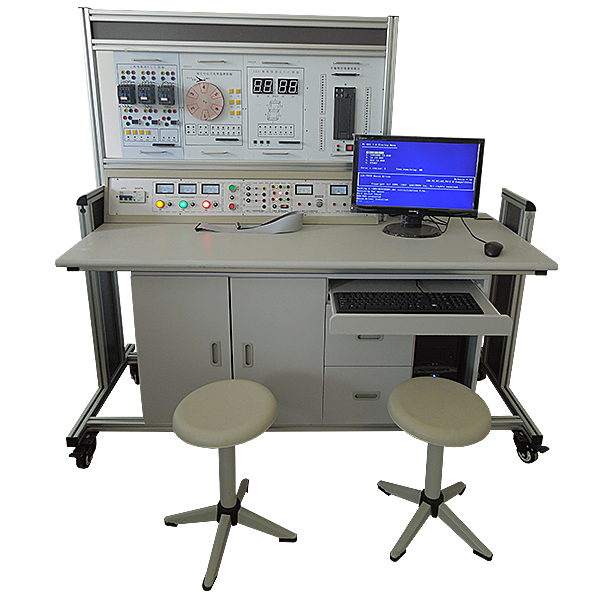

可编程控制技术实训装置

plc可编程控制器是以微理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断的发展。根据这一发展形势，国各大中专院枝、各类职业技术学校都将plc教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修课。PLC编程实验系统是根据这一教学要求开发的新一代PLC教学产品，自产品推出以来，得到了各大院枝教学老师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和换作方法，加快学习PLC的编程方法，都具有极大的帮助，是PLC教学的理想工具。

二、功能特点

1、电源模块：220V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有保险丝保护，控制屏的供电由漏电保护开关和启停开关控制；单相220V电源一组，由启停开关控制输出，并设有保险丝保护。

2、直流电压：24V、+5V输出，0～±10V可调输出；直流电流：4～50mA可调输出；

3、实训桌：实训桌为铝木结构，桌面为防火、防水、耐磨高密度板；柜体设有抽屉，用于放置工具及资料，电脑桌联体设计。

三、技术参数

1、输入电源：市电～220V±10%，工频50Hz；

2、环境温度：-5℃～+40℃，相对湿度＜85%（25℃）；

3、装置容量：＜1.5KVA；

4、外形尺寸：1600mm×730mm×1700mm

5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

四、配置清单：

1、实训桌

2、实训台

3、PLC主机模块：三菱FX2N-48MR（输入24点，输出24点）。

4、模块挂箱：

可编程控制技术实训装置,透明液压推土机实训台

一、概述
液压叉车是一种高起升装卸和短距离运输两用车，由于不产生火花和电磁场。特别适用于汽车装卸及车间、仓库、码头、车站、货场等地的易燃、易爆和禁火物品的装卸运输。该产品具有升降平衡、转动灵活、操作方便等特点。操作方便等特点。叉车是工业搬运车辆，是指对成件托盘货物进行装卸、堆垛和短距离运输作业的各种轮式搬运车辆。
二、设备构成
1、液压实验台（叉车液压实训台）主要由实训桌、控制屏、液压元件和电器控制器件、可编程控制器（plc）等组件组成。
2、液压实训装置是将液压叉车的结构原理能够搬到课堂上学习的一种现代化教学产品，叉车机身采用进口透明有机玻璃制作，耐腐蚀，抗磨性能好，长久不变色，透明直观，演示效果逼真。
2、柜体采用1MM厚的SPCC冷扎板制作，坚固美观，表面采用中温磷化防锈漆，静电喷涂。
3、柜体装有四个万向轮，方便设备的搬运与拆卸。
4、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
5、电气主控单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制，同时以液压回路为控制对象，加强对PLC控制可编程序控制器的学习及应用。
6、实验控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
